في أنظمة نقل السوائل الهيدروليكية الصناعية، تحدد موثوقية إغلاق وصلات الأنابيب بشكل مباشر الاستقرار التشغيلي وعمر الخدمة وتكلفة الصيانة الإجمالية للمعدات بأكملها. باعتبارها واحدة من تقنيات توصيل الأنابيب الأكثر استخدامًا في المجال الصناعي، تحل تركيبات الأنابيب الحلقية (المعروفة أيضًا باسم تركيبات الأنابيب المضغوطة) تدريجيًا محل التركيبات الملحومة والمتوهجة التقليدية بفضل مزاياها الأساسية المتمثلة في التركيب بدون لحام، والتجميع المريح، ومقاومة الضغط العالي ومقاومة الاهتزاز، وأصبحت حل توصيل الأنابيب القياسي لقطاعات التصنيع المتطورة مثل آلات البناء ومعدات طاقة الرياح والطاقة الجديدة والصناعات الثقيلة لبناء السفن.

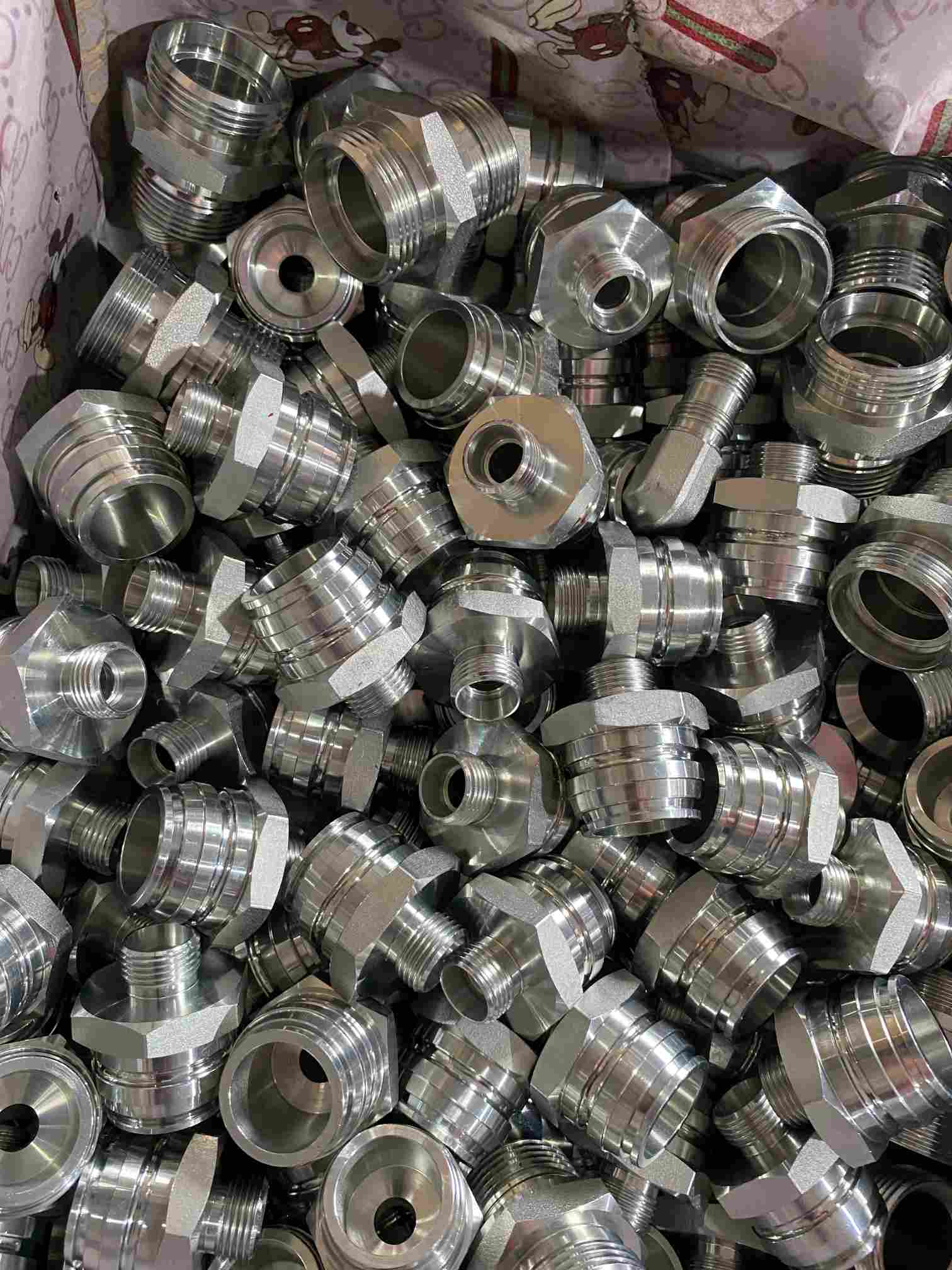

تتكون تجهيزات الأنابيب الطويقية المصنعة وفقًا لمعايير ISO 8434-1 / DIN 2353 من ثلاثة مكونات أساسية: جسم التركيب، والطويق، وصمولة الضغط.
تعتمد آلية الختم الخاصة بها على مبدأ الختم الصلب من المعدن إلى المعدن للمقعد المخروطي 24 درجة: عندما يتم تشديد صامولة الضغط، فإنها تدفع الطويق للتقدم بشكل محوري على طول سطح المخروط الداخلي 24 درجة داخل جسم التركيب. تحت قوة البثق الشعاعي للسطح المخروطي، تقطع حافة القطع الأمامية للطويق بالتساوي في الجدار الخارجي للأنبوب الفولاذي، وتشكل خط ختم حلقي مستمر. في نفس الوقت، الجزء الأوسط من الطويق يخضع لتشوه مرن ويمسك الجدار الخارجي للأنبوب الفولاذي بقوة، مما يحقق كلاً من الموضع المحوري للأنبوب والختم الثابت الموثوق به.
إن هيكل الختم الصلب المصنوع بالكامل من المعدن لا يتطلب حلقات ختم مطاطية إضافية، وهو أقل تأثراً بدرجة الحرارة المتوسطة والبيئات المسببة للتآكل. وهو متوافق مع معظم الزيوت الهيدروليكية والمستحلبات وبعض تطبيقات السوائل المسببة للتآكل. من بينها، سلسلة الخدمة الشاقة يمكن أن تصل إلى الحد الأقصى لضغط العمل المقدر بـ 800 بار.
بالمقارنة مع طرق توصيل الأنابيب التقليدية، تتمتع تجهيزات الأنابيب الحلقية بمزايا تقنية متميزة وهي حل التوصيل المفضل للأنظمة الهيدروليكية الصناعية:
ليست هناك حاجة إلى أي أعمال لحام ساخن، ويتم التخلص من عمليات التخليل والتخميل اللاحقة. وهذا يزيل بشكل أساسي خطر الحريق الناتج عن اللحام وتلوث الجزء الداخلي للأنابيب بخبث اللحام، مما يجعله مناسبًا بشكل خاص للبيئات المقاومة للانفجار وأماكن العمل ذات متطلبات النظافة العالية. لا يمكن إكمال التثبيت إلا باستخدام الأدوات المطابقة ومعدات التجميع المسبق، مما يبسط سير العمل بشكل كبير ويحسن كفاءة البناء الإجمالية بأكثر من 60%.
يضمن ملاءمة المقعد المخروطي القياسي وهيكل العض المتطور أن اتساق الختم لنقطة الاتصال أعلى بكثير من اللحام اليدوي. يمكن أن تتحمل الوصلة الحلقية المثبتة بشكل صحيح الاهتزازات عالية التردد ونبضات الضغط وتغيرات درجة الحرارة، مما يقلل بشكل فعال من معدل فشل التسرب في الأنظمة الهيدروليكية ويطيل دورة الصيانة الروتينية للمعدات.
تدعم تركيبات الطويق التفكيك وإعادة التجميع المتكرر. لن يؤدي التفكيك القياسي إلى إتلاف جسم التركيب أو الأنبوب الفولاذي نفسه. أثناء تعديل الأنابيب وصيانة المعدات، يمكن إكمال التفكيك وإعادة التجميع بسرعة، مما يقلل بشكل كبير من وقت الصيانة وتكاليف فقدان المواد.
إنه متوافق مع الأنابيب الفولاذية من مواد مختلفة مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ والنحاس، ويغطي أقطار الأنابيب من φ6mm إلى φ42mm وحتى الأحجام الأكبر. وفي الوقت نفسه، تم استخلاص المئات من المواصفات مثل أدوات التوصيل المستقيمة، والأكواع، والمحملات، ومخفضات السرعة، ومحولات الحافة لتلبية احتياجات التصميم التخطيطي لأنظمة الأنابيب المعقدة بشكل كامل.
· سلسلة مستقيمة: بما في ذلك الوصلات المستقيمة والوصلات الذكورية المستقيمة والوصلات المستقيمة الحاجزة، المستخدمة للتوصيل المستقيم للأنابيب ذات القطر نفسه.
· سلسلة الكوع: تشمل أكواع 90 درجة وأكواع 45 درجة، تستخدم في توجيه الأنابيب.
· سلسلة المحملة / الصليب: يستخدم في العقد الفرعية للأنابيب لتحقيق توزيع السوائل بمدخل واحد ومنافذ متعددة.
· سلسلة محول: الطويق للخيط، الطويق إلى شفة، الطويق لمحولات خرطوم، تستخدم لتوصيل الأنابيب من أنواع الاتصال المختلفة.
· سلسلة المكونات: يستخدم لختم ومنع نهاية الأنابيب.
· الخدمة الخفيفة (سلسلة LL): مناسب للأنظمة الهيدروليكية وأنظمة التشحيم ذات الضغط المتوسط والمنخفض، حيث يتراوح ضغط العمل من 100 إلى 315 بار.
· الثقيلة (سلسلة S): مناسب لظروف العمل ذات الضغط العالي والثقيلة، مع حد أقصى لضغط العمل يصل إلى 800 بار.
· الصلب الكربوني: مناسب للظروف الهيدروليكية التقليدية، مع فعالية عالية من حيث التكلفة وسطح مجلفن لمنع الصدأ.
· الفولاذ المقاوم للصدأ (304/316): مناسب لظروف العمل الخاصة مثل البيئات المسببة للتآكل والصناعات الغذائية والصيدلانية والهندسة البحرية.
في الوقت الحاضر، تم استخدام تجهيزات الأنابيب الطويقية على نطاق واسع في مختلف مجالات التصنيع المتطورة. تشمل التطبيقات النموذجية أنظمة الطاقة الهيدروليكية لآلات البناء، والمحطات الهيدروليكية للميل والفرامل لمعدات طاقة الرياح، وأنابيب الإدارة الحرارية لمركبات الطاقة الجديدة، والأنظمة الهيدروليكية البحرية، والمحطات الهيدروليكية للأدوات الآلية، وخطوط أنابيب البتروكيماويات.
يعتمد تأثير الختم النهائي لتركيبات الطويق على حوالي 70% على توحيد عملية التثبيت. فيما يلي الروابط الرئيسية لضمان جودة التثبيت:
يجب أن يكون الوجه النهائي المقطوع للأنبوب الفولاذي متعامدًا مع محور الأنبوب، مع انحراف زاوية لا يزيد عن 0.5 درجة. يجب إزالة النتوءات الموجودة على الجانبين الداخلي والخارجي للوجه النهائي بالكامل لمنع دخول برادة الحديد إلى النظام الهيدروليكي وتلويث وسط العمل. يجب أن يكون الجدار الخارجي للأنبوب الفولاذي خاليًا من الخدوش والتآكل وعيوب التشوه.
يجعل التجميع اليدوي المسبق من الصعب ضمان اتساق عمق اختراق الحافة. بالنسبة لسيناريوهات التثبيت على دفعات، يوصى بشدة باستخدام آلة التجميع المسبق للطويق الاحترافية لإكمال عملية التجميع المسبق: من خلال التحكم الدقيق في شوط التجميع المسبق والضغط المطبق، تقطع الطويق بالتساوي في جدار الأنبوب، مما يضمن جودة التجميع المسبق الموحدة لكل تركيب. بعد التجميع المسبق، تحقق مما إذا كان الطويق منحرفًا وما إذا كانت حافة القطع قد أكملت العض بالكامل.
أثناء التجميع النهائي، قم بربط الصامولة بشكل صارم وفقًا لقيمة عزم الدوران القياسية لتجنب فشل الختم الناتج عن التشديد الزائد، أو التشوه المفرط والتشقق في الطويق الناتج عن التشديد الزائد. تتوافق التركيبات ذات الأقطار والمواد المختلفة مع عزم الدوران القياسي المختلف، ويجب تنفيذ العمليات بالرجوع إلى جدول المعلمات للمواصفات المقابلة.
بعد تركيب نظام الأنابيب بالكامل، يجب إجراء اختبار تثبيت الضغط خطوة بخطوة. يجب زيادة الضغط خطوة بخطوة إلى 1.5 مرة من ضغط العمل المقدر، ويكون مؤهلاً إذا لم يكن هناك تسرب أو ارتخاء بعد الضغط لمدة 5 دقائق.
مع استمرار تطوير المعدات المتطورة نحو الضغط العالي والتصغير وعمر الخدمة الطويل، تخضع تكنولوجيا تركيب الأنابيب الطويق أيضًا إلى ترقية متكررة مستمرة. فمن ناحية، يتم باستمرار تقديم هياكل جديدة مثل التركيبات ذات الطويق المزدوج عالية الدقة والحلقات الخاصة لأنابيب الجدران الرفيعة للغاية لتحسين موثوقية الختم بشكل أكبر. من ناحية أخرى، تستمر نسبة تطبيق الفولاذ المقاوم للصدأ والحلقات المصنوعة من السبائك الخاصة في الزيادة، مما يتكيف مع ظروف العمل الأكثر قسوة.
بالنسبة لاختيار المستخدمين النهائيين واستخدامهم، تم تقديم اقتراحين أساسيين:
· عند اختيار المنتجات، قم بإعطاء الأولوية للمنتجات العادية التي تتوافق مع معايير ISO 8434-1، وتأكد من صلابة المعالجة الحرارية للطويق ودقة التصنيع لحافة القطع، وتجنب فشل تسرب النظام الناجم عن التركيبات الرديئة منخفضة التكلفة.· بالنسبة لسيناريوهات التثبيت على دفعات، تأكد من تجهيزك بآلات التجميع المسبق للطويق الاحترافية لاستبدال العمليات اليدوية بعمليات موحدة، مما يضمن بشكل أساسي جودة التثبيت ويمكن أن يقلل بشكل كبير من تكاليف التشغيل والصيانة الإجمالية على المدى الطويل.
