في الأنظمة الهيدروليكية، لا يمثل التسرب مشكلة على الإطلاق في الأنبوب الفولاذي نفسه - بل هو مشكلة في نقطة الاتصال. لعقود من الزمن، كانت التركيبات من نوع القضم بزاوية 24 درجة والمصممة وفقًا للمعيار ISO 8434 / DIN 2353 هي المعيار الافتراضي في الصناعة.
باعتبارها عضوًا رئيسيًا في عائلة تركيبات EO من XYOON، تحافظ تقنية EO-2 المانعة للتسرب على كل ما جعل التركيبات التقليدية من نوع العض شائعة - توصيل حلقة القطع والتجميع البسيط بشكل استثنائي - مع توفير إحكام أكثر موثوقية وتحمل أفضل لظروف التشغيل القاسية. توضح هذه المقالة الاختلافات الحقيقية بين الاثنين على المستوى الهيكلي، كمرجع للمشترين وفرق صيانة المعدات وورش معالجة الأنابيب.
التركيبات التقليدية من نوع العض (وتسمى أيضًا تركيبات حلقة القطع) تغلق المعدن بالمعدن: أثناء التجميع، تعض حافة القطع الصلبة لحلقة القطع في الجدار الخارجي للأنبوب الفولاذي، وتشكل حلقة مانعة للتسرب أثناء تثبيت الأنبوب بقوة ضد السحب للخارج. التصميم مضغوط - بدون لحام أو خيوط أو حلقات على شكل حرف O - ولا يتطلب التثبيت أكثر من مفتاحي ربط. وهذا هو بالضبط السبب في أنها أصبحت معدات قياسية في الأدوات الآلية، وآلات القولبة بالحقن، وضواغط الهواء، والمعدات الهيدروليكية المتنقلة.
لكن التصميم من المعدن إلى المعدن يضع عبء الختم بالكامل على "جودة اللدغة". في الإنتاج اليومي، تتكرر أربعة أنماط من الفشل:
· الإفراط في التضييق.مع عدم وجود توقف محوري، فإن عزم الدوران المفرط يؤدي إلى تشوه أو حتى تشقق حلقة القطع، وتبدأ الوصلات في تسرب الزيت.
· أجسام ما قبل التجميع البالية. بمجرد أن يتآكل جسم ما قبل التجميع أو يتشوه، فإنه يتسبب في خردة التجميع على مستوى الدفعة، وغالبًا ما يظهر العيب فقط بعد دخول المعدات إلى الخدمة.
· التفتيش حسب الخبرة.يتم الحكم على ما إذا كانت حلقة القطع عميقة بما فيه الكفاية من خلال العين والملمس، مما يجعل التوحيد القياسي عبر التحولات المختلفة والمشغلين أمرًا صعبًا للغاية.
· ارتفاع تكلفة الإصلاح.مخروط التركيب وحلقة القطع على اتصال مباشر بالمعادن، مما يؤدي إلى التآكل والتشوه والتلف الناتج عن الإجهاد؛ بمجرد تلف الأنبوب، عادةً ما يجب استبداله مع التركيب.
يكمن التقدم المهم الآخر لتركيبات EO-2 في التحسينات الملحوظة التي توفرها للتجميع المبسط، وسهولة الفحص والتحكم، وانخفاض تكلفة الصيانة - وهو ما جعله منتجًا شائعًا من الجيل الجديد.
على عكس حلقات القطع التقليدية، يوفر XYOON EO-2 من الناحية الهيكلية سدادة مطاطية مقاومة للزيت مُفلكنة على حلقة التوقف المعدنية، مثبتة بين جسم التركيب والجدار الخارجي للأنبوب، مما يغلق مسار التسرب الوحيد الموجود في التركيبات من المعدن إلى المعدن. إنه يحقق الختم ثنائي الاتجاه: فهو يحتوي على السائل المضغوط داخل الأنبوب، كما أنه يمنع الهواء من الدخول إلى النظام عندما يفقد الخط الضغط. والأهم من ذلك، أن تأثير الختم الخاص به يزيد بما يتناسب مع ضغط السائل، لذلك حتى في ظل ظروف الضغط العالي فإنه يوفر ختمًا ممتازًا؛ وفي الوقت نفسه، يعمل الختم في منطقة ضغط ثابتة ولا يتعرض للتآكل الديناميكي، مما يمنحه عمر خدمة طويل جدًا.
على عكس حلقات القطع التقليدية، يوفر XYOON EO-2 من الناحية الهيكلية حلقة توقف معدنية لتحديد الموضع المحوري أثناء شد التجميع، وبالتالي تجنب الإفراط في الشد الذي يحدث بسهولة مع التركيبات من نوع العض، وتعطيل حلقة القطع والتسبب في التسرب. يشعر المجمعون بتوقف نهائي محدد بدلاً من تخمين عزم الدوران عن طريق الشعور، مما يحسن بشكل كبير من موثوقية التجميع.
لا تزال تجهيزات XYOON EO-2 متوافقة مع معايير ISO 8434 / DIN 2353 وهي قابلة للتبديل بشكل كامل مع التركيبات التقليدية من نوع العض، مما يعزز قدرتها على التكيف بشكل كبير. تظل تخطيطات الأنابيب الحالية ومخزونات قطع الغيار وعادات التجميع دون تغيير، ويمكن للمحطات تبديل التركيب عن طريق التركيب دون إعادة تصميم الآلة بأكملها.
لضمان غرس الحافة المتطورة بعمق كافٍ في الأنبوب الفولاذي، تتطلب التركيبات التقليدية من نوع العض عادة تجميعًا مسبقًا بجسم تجميع مسبق، ويجب فحص هذا الجسم بشكل متكرر؛ بمجرد استخدام واحدة مهترئة أو مشوهة، يتم إلغاء الدفعات بأكملها. يوفر XYOON EO-2 هيكلًا مدمجًا للتجميع المسبق - يعمل المخروط الداخلي لحلقة التوقف كجسم للتجميع المسبق لحلقة القطع. تعمل حلقة التوقف، ذات الدقة والصلابة المثالية للأبعاد، بمثابة توقف التجميع وكأداة الإعداد المسبق لحلقة القطع، مما يجعل التجميع أسهل مع ضمان النتيجة المناسبة.

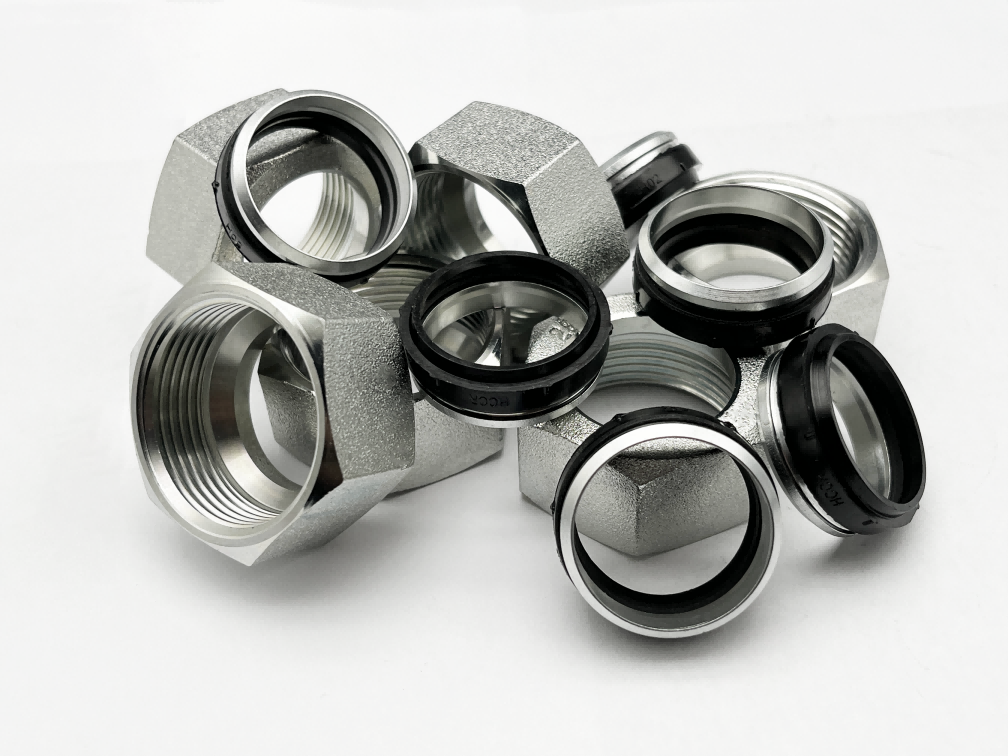

على عكس حلقات القطع التقليدية، يقوم XYOON EO-2 بربط الختم المطاطي وحلقة الإيقاف وحلقة القطع بالخيط الداخلي للصمولة عبر المطاط الموجود على الحلقة الخارجية لحلقة الإيقاف، مما يشكل وحدة واحدة تسمى الصامولة الوظيفية. وهذا يمنع مكونات التركيب من التشتت أثناء التجميع ويحسن كفاءة التجميع بشكل كبير.
يوفر XYOON EO-2 معيارًا بسيطًا وموثوقًا لفحص التجميع المسبق لحلقة القطع: قبل التجميع المسبق، توجد فجوة بين حلقة القطع وحلقة التوقف، وبمجرد أن يتم عض حلقة القطع في الأنبوب أثناء التجميع المسبق، تختفي هذه الفجوة. ما إذا كانت هذه الفجوة موجودة أم غائبة هو على وجه التحديد معيار الحكم على صحة التجميع المسبق - وهو حكم بصري بالأبيض والأسود يمكن لأي شخص على الخط أن يؤديه، مما يجعله بسيطًا وموثوقًا للغاية.
لا يتخلى EO-2 عن اتصال حلقة القطع؛ فهو يصلح أضعف حلقاته. من خلال إضافة ختم مطاطي، ووضع التجميع المحوري، وجسم التجميع المسبق المدمج ومؤشر فحص التجميع الموضوعي، يوفر تركيب XYOON EO-2 إحكامًا أكثر موثوقية، وتحملًا أفضل للظروف القاسية، وتجميعًا أسهل وتكلفة صيانة أقل، كل ذلك مع البقاء قابلاً للتبديل بالكامل مع حلقات القطع التقليدية.
