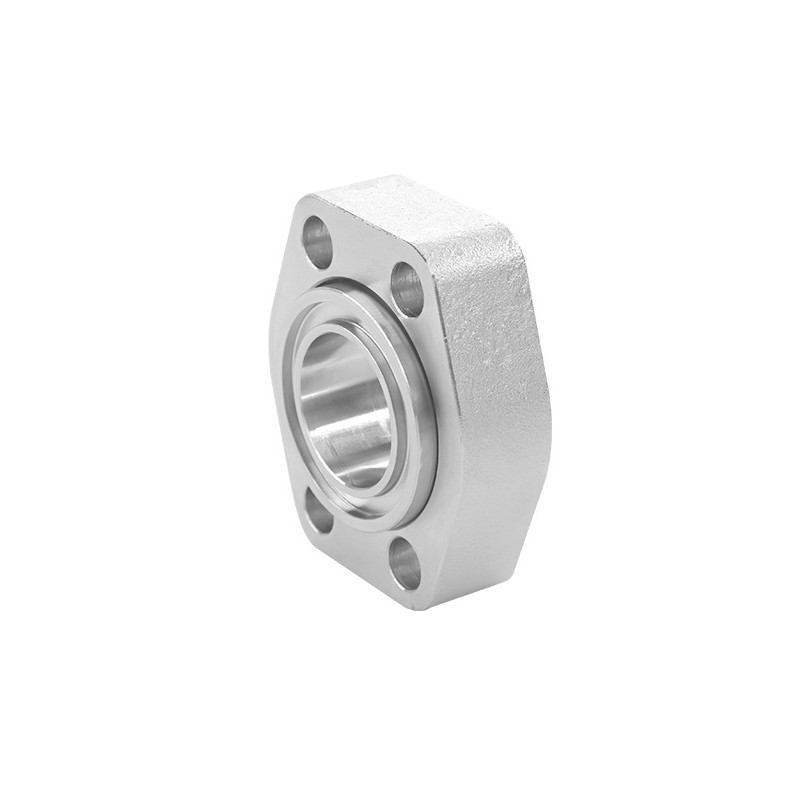

XYOON F37 Flange هو نظام اتصال شفة غير ملحوم يشتمل بشكل أساسي على تقنيتي الاتصال التاليتين:

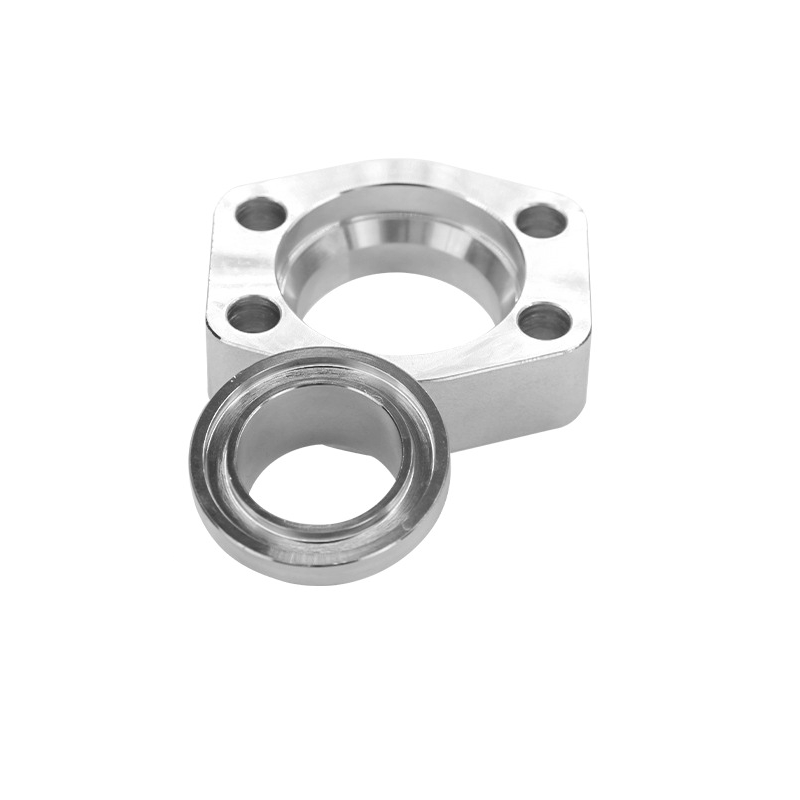

في هذا النوع من التوصيل، يتم تشكيل الأنابيب الفولاذية المنزوعة الأزيز على البارد إلى توهج بزاوية 37 درجة باستخدام تقنية التوهج XYOON. يتم تثبيت حلقة O بين كل أنبوب فولاذي وإدراج الحافة لتوفير الختم المرن؛ يتم تركيب حلقة إغلاق F37 مخصصة (يمكن أيضًا استخدام حشية مركبة أو حلقة O) بين مدخلي الشفة. بمجرد شد الحافة، يتم تشكيل هيكل مانع للتسرب مرن مقاوم للضغط العالي عند وصلة الأنبوب. يمكن استخدام نوع الاتصال هذا للمفاصل المؤخرة من أنبوب إلى أنبوب أو التوصيلات من أنبوب إلى منفذ.
مبدأ العمل:
- يتم استخدام تكنولوجيا تشكيل الأنابيب الفولاذية المدارية لتصنيع شكل جرس متوهج بزاوية 37 درجة في نهاية الأنبوب.
- تحقق الحافة الاتصال والختم عن طريق ضغط سطح المخروط المتوهج.
الميزات التقنية:
القطر الخارجي للأنبوب الفولاذي المطبق: 16 ~ 165 مم (1/2 بوصة ~ 6 بوصة شفة)
أقصى سمك لجدار الأنبوب الفولاذي: 9 ملم
الحد الأقصى لضغط العمل: 420 بار
خالية تمامًا من اللحام، ومشكل على البارد، وتجنب عيوب اللحام والتشوه الحراري
في هذا النوع من التوصيل، يتم استخدام حلقة الاحتفاظ - وهي حلقة مجزأة من الفولاذ المقاوم للصدأ ومغطاة بنابض - كعنصر القفل. يتم تركيب حلقة التثبيت في أخدود آلي على الأنبوب الفولاذي أو المحول. عندما يتم شد الحافة، يقوم وجه الحافة بضغط حلقة التثبيت، مما يشكل اتصال قفل آمن. يمكن تطبيق نوع الاتصال هذا على سيناريوهات XYOON F37 المختلفة، بما في ذلك وصلات الحاجز، والمحولات ذات الخيوط الذكورية، والمحولات ذات الخيوط الأنثوية، والمحولات الملحومة، ووصلات الكوع.
يتم تحقيق تثبيت الحافة عبر حلقة الاحتفاظ المضغوطة بالشفة.
يتم تحقيق الختم المانع للتسرب باستخدام حامل مانع للتسرب عالي الأداء.
ليس هناك حاجة إلى إحراق الأنبوب.
الحالات التي لا يمكن فيها تجميع الأنابيب الفولاذية المشتعلة مسبقًا
ظروف عمل مع قدرات تصنيعية محدودة
نسخة الضغط العالي تغطي أحجام الأنابيب من 1 ¼ "إلى 10"
يتوفر أيضًا إصدار الضغط المنخفض (50-70 بار).
