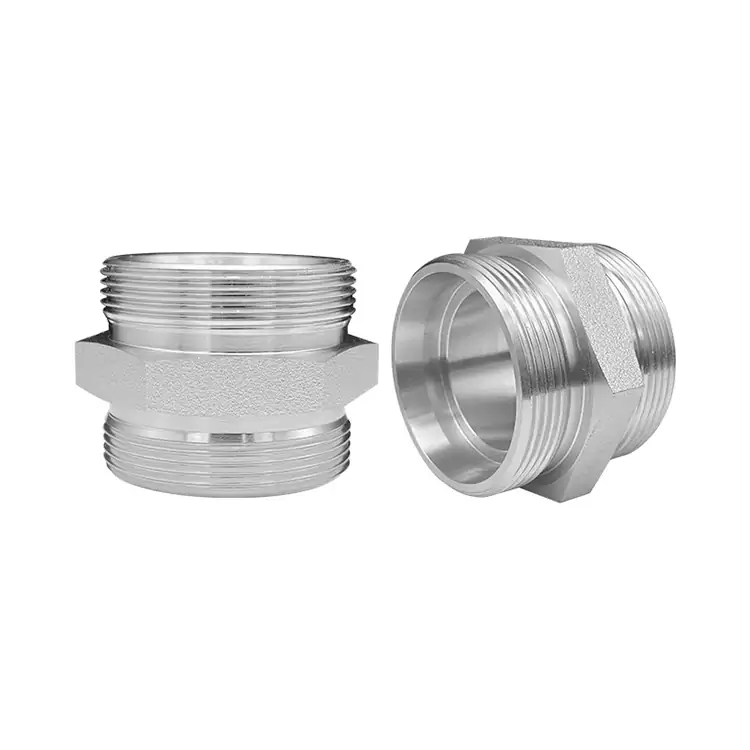

في أنظمة التحكم في السوائل الصناعية الحديثة، تحدد موثوقية الاتصال بشكل مباشر كفاءة المعدات وسلامتها. تم تصميم التركيب الهيدروليكي XYOON Ferrule لحل هذا التحدي الأساسي. فهي ليست مجرد موصلات أنابيب بسيطة؛ إنها عبارة عن حل توصيل ميكانيكي يستخدم حلقة فريدة من نوعها في جدار الأنبوب، جنبًا إلى جنب مع شد الصمولة، لتشكيل ختم عالي القوة ومضاد للتسرب. سواء بالنسبة لوسائط الزيت الهيدروليكي أو الغاز أو الماء، فإن هذه التركيبات توفر أداء إغلاق مستقر وموثوق حتى في ظل الاهتزازات الشديدة أو تقلبات الضغط المفاجئة، مما يجعلها "مفاصل" لا غنى عنها في الأتمتة الصناعية وآلات البناء والمعدات الكيميائية.

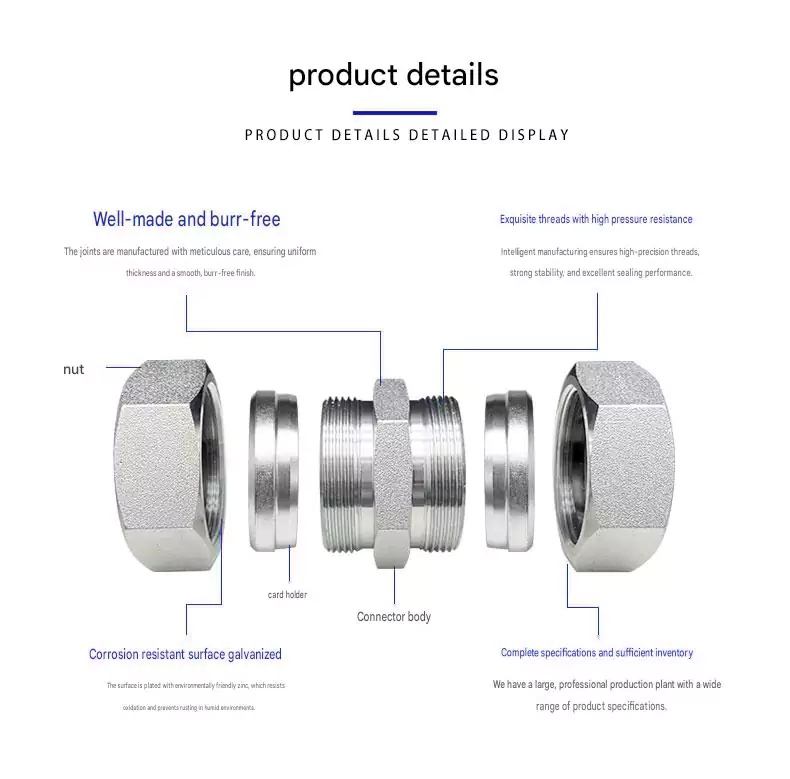

آلية الختم ذات القبضة المزدوجة: الطويق الأمامي يخلق ختمًا أساسيًا من المعدن إلى المعدن؛ توفر الحلقة الخلفية إحكامًا ثانويًا وقفلًا مضادًا للاهتزاز - مما يمنع مخاطر التسرب في الظروف القاسية.
اختيار المواد المتفوقة: الفولاذ المقاوم للصدأ 304 لمقاومة التآكل بشكل عام؛ 316L للبيئات البحرية والكيميائية وعالية الملوحة.
التوافق الكامل مع النظام: قابل للتبديل بالكامل مع التركيبات القياسية ISO 8434-1 وSAE J514 - لا يلزم تعديل خط الأنابيب.
|

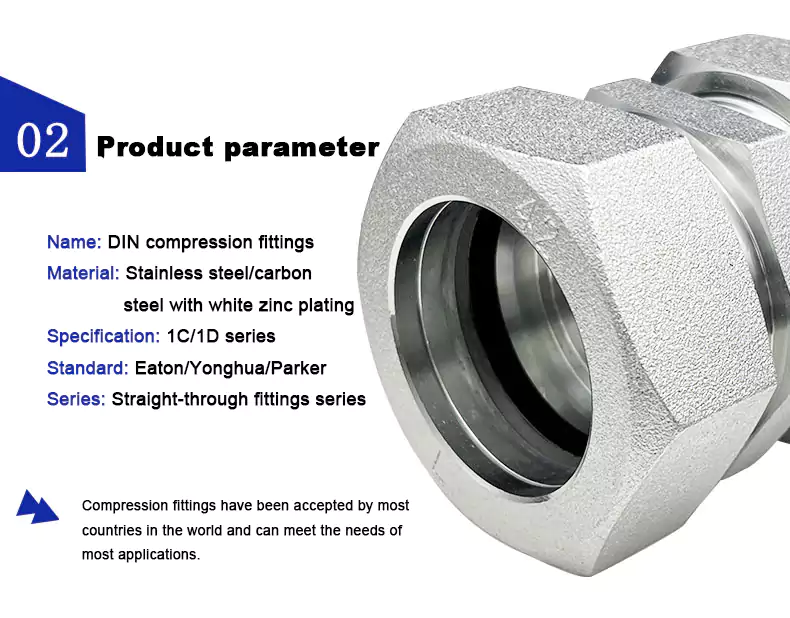

المعلمة |
مواصفة |
|
اسم المنتج |
تركيب هيدروليكي الطويق |
|
يكتب |
تركيب ضغط مزدوج القبضة |
|
مادة |
الفولاذ المقاوم للصدأ 304 / 316 لتر |
|
ينطبق الأنابيب OD |
6 ملم - 42 ملم |
|
المعايير المعمول بها |
آيزو 8434-1، ساي J514 |
|
شهادة |
ISO 9001:2015، سي |
|
المعالجة السطحية |
قياسي / مصقول كهربائيًا (316 لترًا) |
تُستخدم التركيبات الهيدروليكية XYOON Ferrule على نطاق واسع في المجالات ذات متطلبات السلامة الصارمة:
الأتمتة الصناعية: المحطات الهيدروليكية لأدوات الآلات CNC، وحزم خطوط أنابيب الذراع الآلية.
آلات البناء: أنظمة النقل الهيدروليكية للحفارات والرافعات.
الطاقة والكيماويات: أنابيب الأجهزة في تكرير البترول ونقل الغاز الطبيعي.
النقل بالسكك الحديدية: أنظمة التحكم في الكبح للسكك الحديدية عالية السرعة ومترو الأنفاق.
على عكس التركيبات القياسية الجاهزة في السوق، تركز XYOON على التخصيص غير القياسي وحلول ظروف العمل المعقدة.
التراكم الفني: بفضل 15 عامًا من الخبرة في الصناعة، يمكن لفريقنا الهندسي تقديم المشورة في الاختيار وتحسين الرسم المصمم خصيصًا لتلبية احتياجات العملاء المحددة (على سبيل المثال، الضغط العالي للغاية، والوسائط الخاصة).
ميزة التكلفة مقابل الأداء: من خلال التخلص من الوسطاء، نقوم بالتوريد مباشرة إلى المستخدمين النهائيين العالميين ومتكاملي الأنظمة.
هيكل المفصل بالكامل، حجم الخيط، وشوط الختم يتوافق تمامًا مع المواصفات القياسية الصناعية ISO 8434-1 وSAE J514. لنفس المواصفات، يمكن استبدالها وتجميعها مع العلامات التجارية السائدة للأنابيب والأكمام الفولاذية الأجنبية. عند التصدير إلى أوروبا، الشرق الأوسط، وجنوب شرق آسيا، ليست هناك حاجة لتعديل تصميم خط الأنابيب. يمكنها اجتياز قبول المصنع والتحقق من المؤهلات الجمركية للمصانع الخارجية بسلاسة.
أكملت كل دفعة من Ferrule Hydraulic Fitting اختبارات ضغط الضغط العالي، واختبارات متانة دورة درجات الحرارة العالية والمنخفضة، واختبارات منع تسرب الاهتزاز بالتناوب. يمكن أن يوفر نمط الفولاذ المقاوم للصدأ 316 مستندات اختبار رش الملح المحايدة من طرف ثالث، مما يلبي متطلبات مواد عطاءات المشروع للبيئات الكيميائية والبحرية عالية التآكل. يمكن توفير جميع بيانات الاختبار لمجموعة المنتجات الأصلية المقابلة.
يحمل مصنع الإنتاج شهادة نظام إدارة الجودة ISO9001، ويتم التحكم في عملية المعالجة باستخدام الحاسب الآلي بأكملها في حلقة مغلقة؛ تحصل المنتجات النهائية على شهادة السلامة الميكانيكية CE، وتتوافق مع شروط الوصول لسلامة معدات السوائل في الاتحاد الأوروبي، ويمكن تعبئتها وتسليمها مع مجموعة كاملة من وثائق التأهيل لعملاء تصدير الماكينات الكاملة في الخارج.
يمكن أن توفر المواد الخام المصنوعة من الفولاذ المقاوم للصدأ شهادات مواد المصنع الأصلية وأوراق تتبع رقم الفرن. هناك نوعان من المواد الأساسية: النوع العام 304 والنوع المقاوم للأحماض والقلويات 316L. يمكنهم تلبية متطلبات مراقبة المواد لمشاريع المشتريات مثل الأغذية والأدوية والمنصات البحرية.
بالنسبة للتركيبات الهيدروليكية الطويق، يوفر المصنع الأصلي ضمانًا لمدة 12 شهرًا في ظل ظروف التثبيت المسبق، ومطابقة مواد الأنابيب، وتشغيل الضغط المقدر. تبدأ فترة الضمان من تاريخ استلام العميل للبضائع. سيتم تغطية العيوب في المواد الخام، والانحرافات في معالجة الخيوط، وعدم الامتثال لأداء ختم المصنع مما يؤدي إلى التسرب مجانًا من خلال استبدال مكون مشترك جديد تمامًا.
لا يغطي الضمان المجاني كشط حواف قطع الأنابيب، والخدوش على جدران الأنابيب، والتشغيل طويل الأمد عند الضغط المقدر، والتفكيك المتكرر والاستخدام المتكرر للحلقات، وفشل الختم الناجم عن عزم الدوران الزائد والتشوه؛ يتم توفير مواصفات ما قبل التثبيت القياسية بشكل متزامن قبل البيع لتقليل الأخطاء التي يسببها الإنسان في المصدر.
يمكن إرسال مواصفات متعددة للعينات لقياس ظروف عمل العميل في الموقع. سيقدم الفنيون خطة اختيار حصرية بناءً على شدة الوسط والضغط والاهتزاز؛ يتم دعم الرسومات المخصصة للخيوط غير القياسية ذات الشكل الخاص، والمفاصل المستقيمة الممتدة، والمفاصل ثلاثية الزوايا الخاصة، ويتم توفير تأكيد رسومات المعالجة في وقت واحد.
تم تجهيز موظفي الاتصال الفنيين الناطقين باللغة الإنجليزية. سيتم تقديم الردود على الاستفسارات حول تسرب خطوط الأنابيب، وعملية التثبيت المسبق، ومطابقة المواصفات في غضون 24 ساعة. تتوفر النماذج القياسية دائمًا في المخزون، ويمكن إرسال دفعات صغيرة من قطع الغيار مباشرةً في عبوات منفصلة عبر الحدود لتقليل فترة انتظار توقف خط الإنتاج. يتيح الدعم طويل الأمد للشركة المصنعة للمعدات الرئيسية مخزونًا آمنًا محجوزًا لضمان التسليم المستقر خلال مواسم الذروة.
يقوم العملاء في ألمانيا وإيطاليا والمملكة المتحدة بشكل رئيسي بشراء أدوات الآلات الآلية وتجهيزات أنابيب مكابح النقل بالسكك الحديدية. إنهم يفضلون نماذج الفولاذ المقاوم للصدأ 316L القياسية ولديهم متطلبات عالية للغاية فيما يتعلق باتساق حجم المنتج ومؤهلات الفحص الكاملة. كما يقومون أيضًا بتقديم طلبات مجمعة ومستقرة على المدى الطويل للموصلات ذات الحجم القياسي للتثبيت المسبق في الأجهزة الكاملة.
يركز العملاء في فيتنام وماليزيا وإندونيسيا على آلات البناء والمحطات الهيدروليكية لقولبة الحقن. كما أنهم يأخذون في الاعتبار كلاً من التجديد الفوري للدفعات الصغيرة والبيع بالجملة للحاويات الكاملة. تميل مشترياتهم نحو نماذج قاعدة الفولاذ المقاوم للصدأ 304 ذات التكلفة الفعالة، والتي تناسب أعمال تجديد خطوط الأنابيب الخاصة بمصانع معالجة الأنابيب الصغيرة والمتوسطة الحجم المحلية.
يركز العملاء في المملكة العربية السعودية والإمارات العربية المتحدة بشكل أساسي على خطوط أنابيب الضغط العالي لمعدات استخراج النفط ورفع الموانئ. ظروف العمل هي في الغالب اهتزازات عالية ورمال وغبار ودرجة حرارة عالية. تمثل نماذج الضغط العالي ذات الأكمام المزدوجة الانفجار نسبة عالية من الشحنات. لديهم متطلبات عطاءات صارمة فيما يتعلق بمقاومة الاهتزاز للمنتج، وأداء مقاومة التآكل، وتقارير فحص كاملة من طرف ثالث.
توفر مصانع آلات البناء الكبيرة ووحدات تكامل الأنظمة الهيدروليكية في الصين إمدادًا كاملاً بالآلات على المدى الطويل. يركز الموزعون المحليون لخطوط الأنابيب المخصصة للصيانة على عمليات الشراء الفورية ذات التكوين المختلط ذات المواصفات المتعددة للاستبدال الفوري لموصلات خطوط الأنابيب للمعدات بعد البيع. يمكن تخصيص الإمدادات الفورية والتعامل معها بسرعة للطلبات العاجلة في مواقع متعددة.
يتزايد الطلب على آلات التعدين في أمريكا الجنوبية والمعدات الهيدروليكية الزراعية في أستراليا عامًا بعد عام. يقدر العملاء عمر المنتج وتوقيت تجديد قطع الغيار عبر الحدود. إنهم يفضلون اختيار الشركات المصنعة للتصنيع المصدر التي يمكنها توفير إمدادات مستقرة طويلة الأجل ولديها وقت استجابة سريع لخدمات ما بعد البيع.
س 1: كم مرة يجب أن أقوم بفحص أو صيانة التركيبات الهيدروليكية الحلقية بعد التثبيت؟
ج: واحدة من أكبر مزايا تركيبات الضغط لدينا هي طبيعتها المنخفضة الصيانة. في ظل ظروف التشغيل العادية، فإنها لا تتطلب إعادة ربط دورية (على عكس تركيبات التوهج التقليدية). ومع ذلك، كجزء من فحوصات السلامة الروتينية، نوصي بإجراء فحص بصري لحواف الحلقة بحثًا عن علامات التآكل الشديد أو التلف المادي كل 6 إلى 12 شهرًا.
س2: كيف يمكنني التحقق من تركيب تركيب الضغط بشكل صحيح؟
ج: اتبع خطوات التحقق التالية:
1. تأكد من إدخال الأنبوب بالكامل في الجزء السفلي من جسم التركيب.
2. تحقق من أن "الفجوة الشاهدة" بين الجوز والجسم مرئية (غير مغلقة).
3. تأكد من عدم حدوث أي تسربات تحت اختبار الضغط.
4. تحقق من أن الحلقات تظهر علامات عض مرئية على سطح الأنبوب (بعد فحص التفكيك).
س3: ما هي الأسباب الشائعة للتسربات في تركيبات الضغط؟
ج: غالبًا ما تنتج التسريبات عن:
- قطع الأنابيب بشكل غير مناسب (مثقوب، أو مائل، أو قصير جدًا).
- الحلقات التالفة أو المنحرفة.
- عزم الدوران غير صحيح.
- المواد غير المتوافقة (مثل تآكل الأنابيب).
- اهتزازات تخفف الصواميل مع مرور الوقت.
