ملخص المقال:يعتمد تجميع الخرطوم الهيدروليكي الموثوق به على ما هو أكثر من الخرطوم والتركيب وحده. يلعب الغلاف المجعد دورًا حاسمًا في إنشاء اتصال آمن ومقاوم للتسرب مع حماية الخرطوم أثناء التشغيل. يشرح هذا المقال كيف أخرطوم هيدروليكي مرنالأعمال، وعوامل الأداء الرئيسية، والتطبيقات المناسبة، وخيارات المواد، واعتبارات العقص، وكيفية اختيار الجلبة المناسبة للأنظمة الهيدروليكية كثيرة المتطلبات.

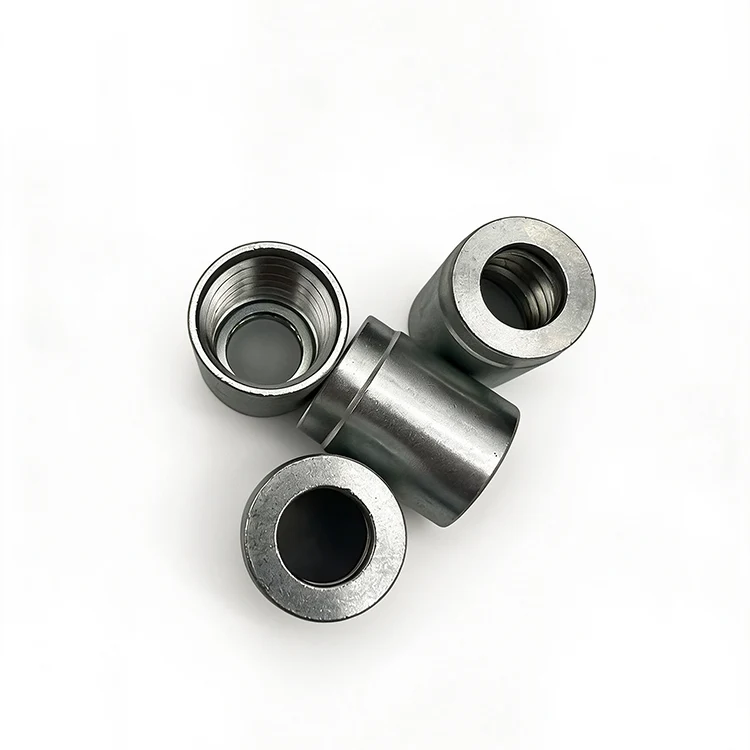

A خرطوم هيدروليكي مرنعبارة عن مكون تجعيد معدني أسطواني يستخدم لتأمين خرطوم هيدروليكي إلى جذع خرطوم متوافق. أثناء التجميع، تطبق آلة العقص قوة شعاعية متحكم بها لتشويه الكم حول الخرطوم والتركيب، مما يخلق اتصالًا ميكانيكيًا دائمًا. على عكس مشابك الخرطوم الأساسية، تم تصميم الوصلة المجعدة المصممة بشكل صحيح للبيئات الهيدروليكية الصعبة حيث تكون نبضات الضغط والاهتزاز والحركة والضغط الميكانيكي شائعة.
وفقشيونوفقًا لمواصفات المنتج، تم تصميم غلافه وفقًا لمتطلبات SAE J516 وDIN، مع التحكم في تحمل الأبعاد حتى ±0.05 مم، ومعدل تمرير تجعيد لمرة واحدة يبلغ 99.8%، وأكثر من 500 ساعة من مقاومة رش الملح لمعالجة السطح المحددة. هذه الخصائص تجعل اتساق الأبعاد والتشوه المتحكم فيه من الاعتبارات المهمة لمصنعي مجموعات الخراطيم.
بالنسبة للمصنعين وفرق الصيانة، يجب النظر إلى الغلاف كجزء من نظام توصيل كامل لنهاية الخرطوم بدلاً من كونه مكونًا معدنيًا معزولًا. يعد التوافق بين معلمات الخرطوم، والساق، والكم، وآلة العقص، ومعلمات التجعيد أمرًا ضروريًا.
يمكن أن تعمل الأنظمة الهيدروليكية تحت ضغط كبير بينما تتعرض المعدات في نفس الوقت للاهتزاز والحركة المتكررة. قد يؤدي توصيل الخرطوم المجمع بشكل سيء إلى حدوث تسرب، أو سحب الخرطوم، أو التآكل المبكر، أو التوقف غير المتوقع للصيانة.
يساهم الغلاف المختار بشكل صحيح في العديد من الوظائف المهمة:
ولهذا السبب، ينبغي تحديد الكم مع الخرطوم وساق الخرطوم بدلاً من اختياره فقط بالأبعاد الخارجية.
عند تحديد مصادر مكونات مجموعة الخراطيم الهيدروليكية، يجب على المشترين النظر إلى ما هو أبعد من السعر والمظهر الأساسي. يمكن أن تؤثر دقة الأبعاد وحماية السطح والتوافق واتساق التصنيع بشكل مباشر على كفاءة التجميع والموثوقية على المدى الطويل.
| عامل التقييم | لماذا يهم؟ | ما يجب على المشترين التحقق منه |
|---|---|---|
| التسامح الأبعاد | يدعم تشوه التجعيد المتسق | القطر الداخلي والطول وأبعاد الجدار وبيانات التسامح |
| مادة | يحدد القوة والمقاومة البيئية | الكربون الصلب والفولاذ المقاوم للصدأ ودرجة المواد المطلوبة |
| المعالجة السطحية | يساعد على مقاومة التآكل أثناء التخزين والتشغيل | سمك طلاء الزنك أو الانتهاء من الفولاذ المقاوم للصدأ |
| الهندسة الداخلية | يساعد على حماية الخرطوم أثناء العقص | جودة الشطب والتحكم في النتوءات ونعومة السطح |
| التوافق تجعيد | يقلل من أخطاء التجميع والرفض | يوصى بقطر التجعيد والتوافق مع الماكينة |
| اتساق الجودة | مهم للإنتاج الضخم | إجراءات التفتيش وأخذ العينات وضوابط الإنتاج |
بالنسبة للمشترين الصناعيين، يمكن أن تكون التوثيق الفني بنفس أهمية المكون المادي. يمكن لجداول قطر التجعيد ومعلومات التوافق وسجلات الفحص ووثائق المواد تبسيط إعداد الإنتاج ومراقبة الجودة.
توجد مجموعات الخراطيم الهيدروليكية في المعدات التي ينقل فيها السائل الهيدروليكي الطاقة بين المضخات والصمامات والمحركات والمكونات الأخرى. يمكن أن تختلف بيئة التشغيل بشكل كبير، لذلك يجب أن يعكس اختيار الجلبة متطلبات الضغط والاهتزاز والتعرض للتآكل ودرجة الحرارة والصيانة.
تستخدم الحفارات والرافعات والرافعات والجرافات والآلات المماثلة العديد من الخطوط الهيدروليكية. تتعرض هذه الخراطيم للاهتزاز والحركة والتأثير والأحمال المتغيرة، مما يجعل التوصيلات المجعدة الآمنة ذات أهمية خاصة.
يمكن لمعدات التعدين والمعادن وضع المكونات الهيدروليكية تحت ظروف ميكانيكية صعبة. تساعد الوصلات القوية لنهاية الخرطوم على دعم نقل السوائل بشكل موثوق وتقليل احتمالية التوقف عن العمل المتعلق بالاتصال.
تعتمد الجرارات والحصادات وغيرها من المعدات الزراعية على الأنظمة الهيدروليكية للتوجيه والرفع والكبح والأدوات. يمكن أن تساعد مجموعة الخراطيم التي يمكن الاعتماد عليها في تبسيط عملية الصيانة ودعم التشغيل المستمر أثناء دورات العمل الصعبة.
تحتاج ورش الإصلاح في كثير من الأحيان إلى إنتاج مجموعات خراطيم بديلة بسرعة. يمكن للأكمام القياسية ذات مواصفات العقص الواضحة تحسين كفاءة ورشة العمل وتقليل التجربة والخطأ أثناء تجميع الخرطوم.
وينبغي أن يعتمد اختيار المواد على بيئة التشغيل بدلاً من مجرد اختيار الخيار الأقل تكلفة. يمكن أن يوفر الفولاذ الكربوني المزود بطبقة واقية مناسبة حلاً عمليًا للعديد من التطبيقات الهيدروليكية العامة، بينما يُفضل الفولاذ المقاوم للصدأ غالبًا عندما يكون التعرض للتآكل شديدًا.
تقدم XYOON أيضًا خيارات الأكمام الهيدروليكية المصنوعة من الفولاذ المقاوم للصدأ إلى جانب منتجات الفولاذ الكربوني، مما يسمح للمشترين باختيار المكونات وفقًا لظروف التشغيل الخاصة بهم بدلاً من الاعتماد على تكوين مادة واحدة.
حتى الغلاف عالي الجودة يمكن أن يكون أداءه سيئًا إذا كانت عملية التجعيد غير صحيحة. يجب أن يعمل الخرطوم، وساق الخرطوم، والأكمام، وآلة العقص كنظام متطابق. قد يؤدي التجعيد المفرط إلى إتلاف تقوية الخرطوم، في حين أن التجعيد غير الكافي قد يسمح بسحب الخرطوم أو تسربه.
يجب أن تتضمن عملية التجميع الخاضعة للرقابة عادةً ما يلي:
بالنسبة لبيئات الإنتاج، تعد معلمات التجعيد الموثقة ذات قيمة خاصة لأنها تساعد المشغلين على إعادة إنتاج نفس جودة التجميع عبر دفعات إنتاج متعددة.
يمكن لفرق الشراء تقليل مشاكل التوافق من خلال إعداد المعلومات الفنية قبل طلب عرض الأسعار. بدلاً من طلب الغلاف بالحجم الاسمي فقط، قم بتزويد المورد بمتطلبات التطبيق الكاملة.
تتضمن قائمة مراجعة الشراء المفيدة ما يلي:
بالنسبة للمشترين في الخارج، يمكن للمورد القادر على توفير بيانات التجعيد والمساعدة الفنية أن يقدم ميزة إضافية. تنص شركة XYOON على أنها توفر معلمات قطر التجعيد القياسية ويمكنها ضبط بيانات التجعيد وفقًا لمتطلبات الخرطوم المحددة. تشتمل عملية الإنتاج المعلنة على الخراطة الدقيقة باستخدام الحاسب الآلي، والشطب وإزالة الأزيز، ومعالجة الأسطح، وفحص الأبعاد، وأخذ عينات الأداء، والتعبئة المضادة للصدأ، والفحص النهائي.
الغلاف الهيدروليكي هو مكون تجعيد معدني خارجي يتم ضغطه حول الخرطوم والساق. يمكن أن تشير حلقة الخرطوم أو الملحق إلى مكون تركيب داخلي مختلف اعتمادًا على تصميم الاتصال. يجب على المشترين تأكيد المصطلحات مع المورد قبل الطلب.
يعتمد التوافق على الأبعاد والمعايير وبناء الخرطوم ومعلمات العقص. تذكر شركة XYOON أن أكمامها يتم تصنيعها وفقًا لمتطلبات SAE J516 وDIN وهي متوافقة مع العديد من تكوينات جذع الخراطيم السائدة. لا يزال يتعين التحقق من التوافق المحدد قبل استخدام الإنتاج.
تتضمن المعلومات الفنية المفيدة قطر التجعيد الموصى به، ومجموعات الخراطيم والتركيبات القابلة للتطبيق، ومتطلبات الأدوات، وتعليمات التجميع، ومعايير الفحص. بالنسبة لتجميعات الخراطيم المخصصة، قد يحتاج الموردون أيضًا إلى مواصفات الشركة المصنعة للخراطيم.
وفقًا لمعلومات منتج XYOON الحالية، فإن الأحجام القياسية لها موك محدد يبلغ 500 قطعة، في حين أن الأحجام المخصصة لها موك محدد يبلغ 1000 قطعة. يشار أيضًا إلى توفر كميات عينة تتراوح من 50 إلى 100 قطعة. يجب على المشترين تأكيد الشروط التجارية الحالية قبل تقديم الطلب.
إن الاختيار الصحيح للمواد، والتجعيد الدقيق، والتوافق المناسب للخراطيم، والحماية من التآكل، والفحص المنتظم، كلها عوامل تساهم في إطالة عمر الخدمة. إن تجنب قوة العقص المفرطة واختيار المكونات ذات الهندسة الداخلية الناعمة يمكن أن يساعد أيضًا في حماية الخرطوم أثناء التجميع.
لا يمكن الاعتماد على وصلة الخرطوم الهيدروليكي إلا بقدر موثوقية المكونات وعملية التجميع التي تقف خلفها. يمكن للغطاء المصمم جيدًا أن يحسن الاحتفاظ الميكانيكي، ويدعم ثبات الختم، ويحمي الخرطوم أثناء العقص، ويوفر نتائج قابلة للتكرار لإنتاج تجميع الخراطيم الصناعية. عند المصادر أخرطوم هيدروليكي مرن، يجب على المشترين تقييم دقة الأبعاد والمواد ومقاومة التآكل وتوافق الخراطيم وبيانات العقص ومعايير الفحص والدعم الفني معًا بدلاً من التركيز على سعر الوحدة وحده.
بالنسبة للمصنعين والموزعين وشركات الإصلاح الهيدروليكي وبناة المعدات الذين يبحثون عن مكونات موثوقة لتجميع الخراطيم، توفر XYOON أكمامًا هيدروليكية بخيارات مواد متعددة وإرشادات تجعيد ودعم التخصيص والمساعدة الفنية. لمناقشة المواصفات أو التوافق أو الطلبات المجمعة أو المتطلبات المخصصة،اتصل بناودع فريق XYOON يساعدك في تحديد حل الغلاف الهيدروليكي المناسب لتطبيقك.
-
