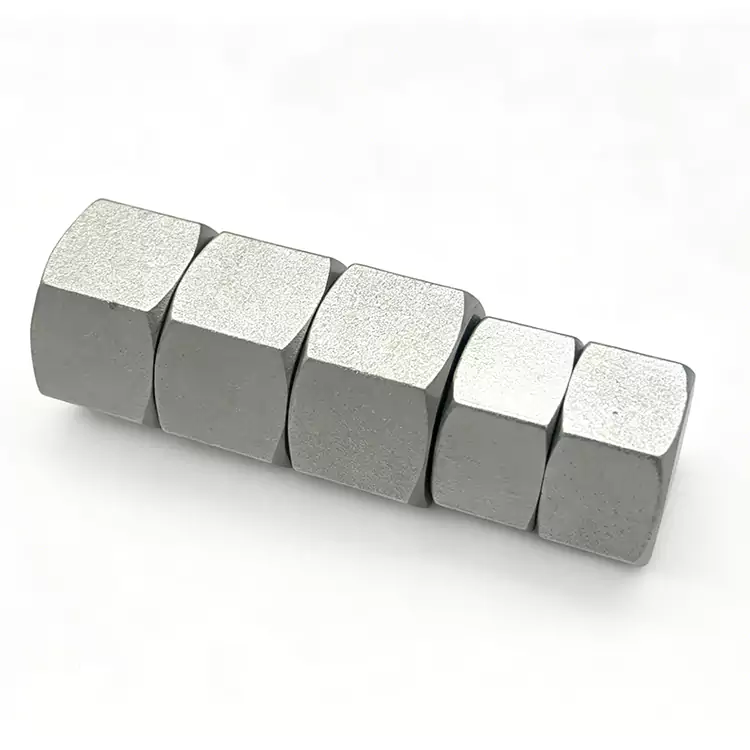

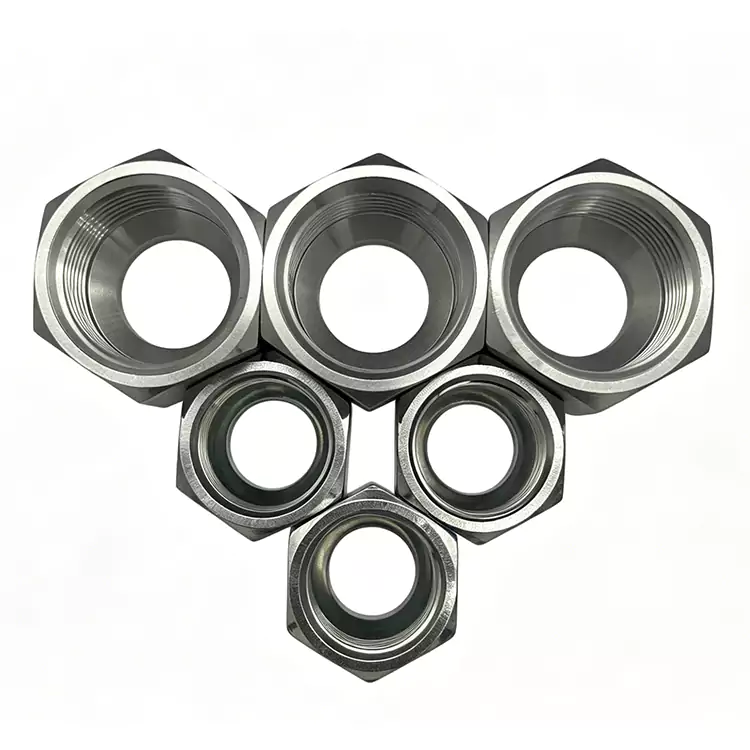

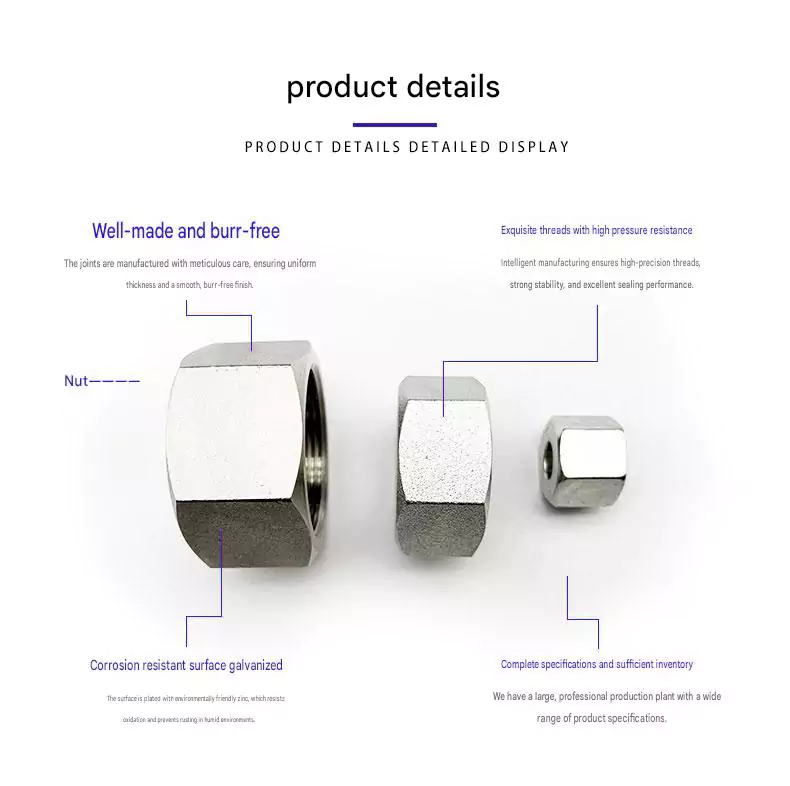

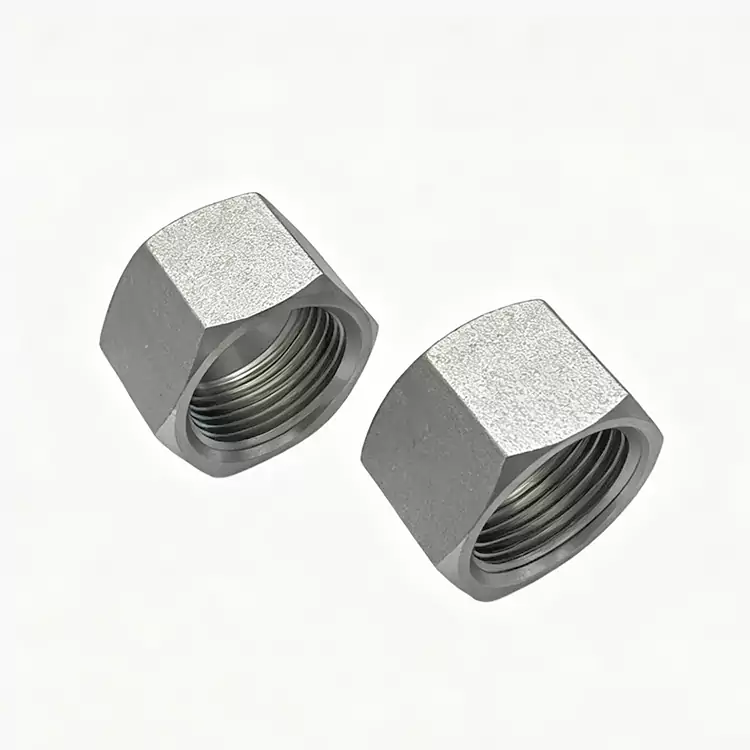

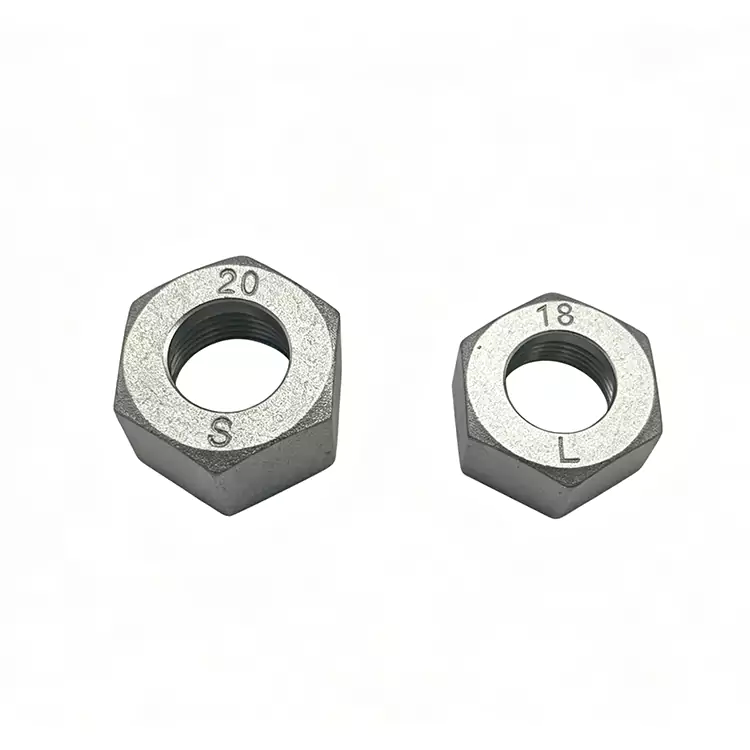

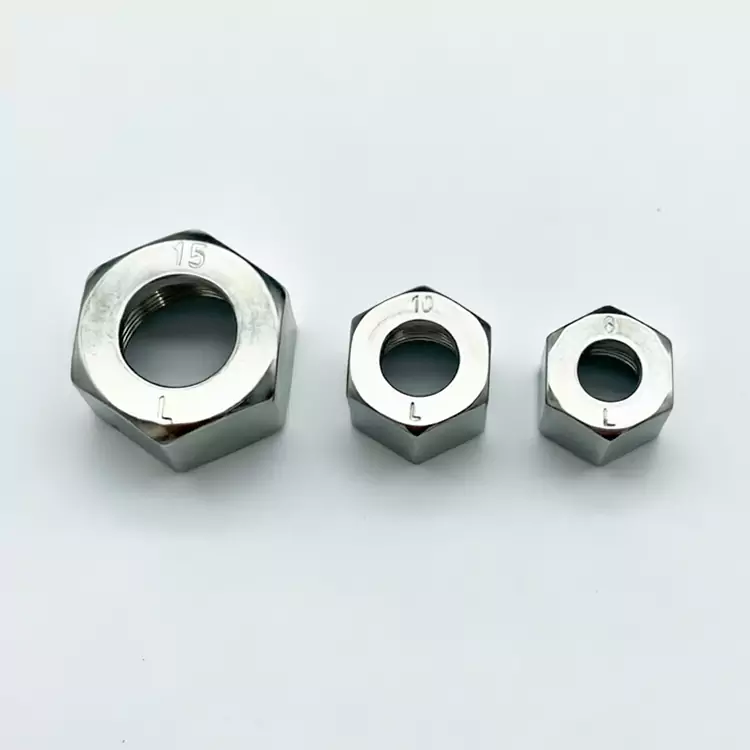

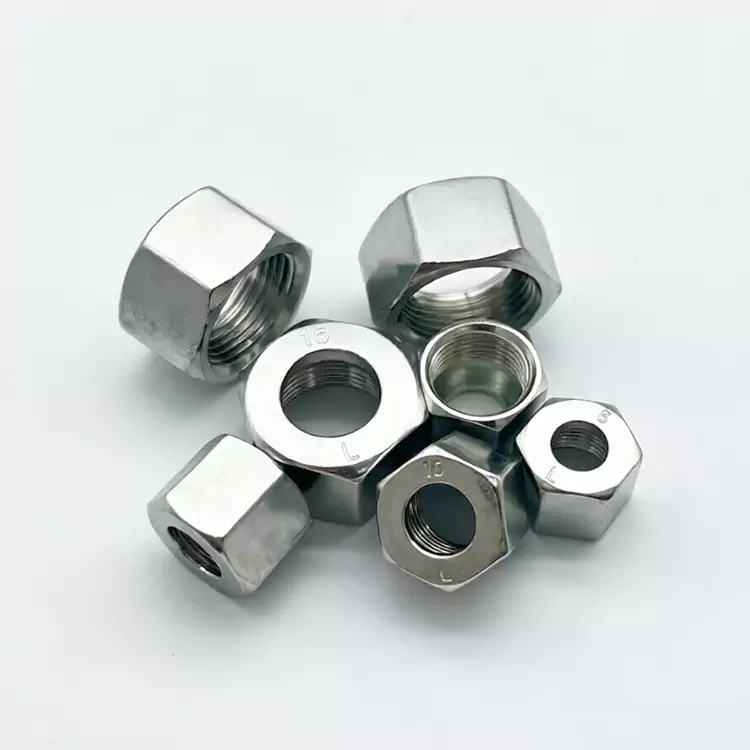

إن صامولة الطويق الهيدروليكية الدقيقة عبارة عن مكون تثبيت عالي الدقة لأنظمة خطوط الأنابيب الهيدروليكية ذات الضغط العالي. يتم تصنيعه من خلال تكنولوجيا التشكيل على البارد الدقيقة، مع التحكم في التسامح الشامل في حدود ±0.02 مم. المنتج متوفر في سلسلتين من المواد: الفولاذ الكربوني والفولاذ المقاوم للصدأ. إنه يتبع بدقة معايير خطوط الأنابيب الدولية مثل DIN وISO، ويمكنه تحقيق توصيل جامد لخط الأنابيب بدون تسرب تحت ظروف الضغط العالي 63MPa. إنه متوافق مع معدات التثبيت المسبق للطويق في المصنع، ولديه مطابقة عالية الدقة للتجميع، ويدعم معالجة التخصيص بالجملة وتصنيع المعدات الأصلية، وهو قابل للتطبيق على نطاق واسع في مختلف سيناريوهات مطابقة واستبدال خطوط الأنابيب الهيدروليكية الصناعية مثل آلات التشكيل بالحقن، وآلات البناء، ومعدات طاقة الرياح، إلخ.
إن صامولة الطويق الهيدروليكية الدقيقة هي أحد مكونات التثبيت الأساسية التي لا غنى عنها في نظام توصيل خطوط الأنابيب الهيدروليكية. يتم استخدامه جنبا إلى جنب مع الغطاء والجسم المشترك. من خلال تطبيق قوة الضغط المحورية عند شد الصامولة، يتعرض الغطاء لتشوه مرن ويتم تركيبه بإحكام على الجدار الخارجي للأنبوب الفولاذي. في الوقت نفسه، يلتصق السطح المخروطي الخارجي للغطاء بشكل وثيق بالسطح المخروطي الداخلي لجسم المفصل، وبالتالي تحقيق اتصال جامد غير ملحوم وعالي القوة ومحكم الإغلاق بين الأنبوب الفولاذي والمفصل.
تختلف عن الوصلات الملحومة التقليدية، حيث لا تتطلب الصواميل الحلقية أي عمل ساخن. عملية التثبيت بسيطة وسريعة، ويمكن تفكيكها بشكل متكرر دون الإضرار بخط الأنابيب. إنها تتجنب بشكل فعال المشاكل مثل تلوث خبث اللحام، وتشوه خطوط الأنابيب وتركيز الضغط الناجم عن اللحام، مما يجعلها الحل السائد لاستبدال الوصلات الملحومة في الأنظمة الهيدروليكية الحديثة ذات الضغط العالي.
|
البند المعلمة |
المواصفات التفصيلية |
|
مادة |
الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316L، الفولاذ الكربوني 45#، الفولاذ الكربوني 20# |
|
ينطبق القطر الخارجي للأنابيب الصلب |
4 ملم - 42 ملم |
|
ضغط العمل |
ما يصل إلى 63 ميجا باسكال (اعتمادًا على سمك جدار الأنابيب الفولاذية) |
صناعة آلات التشكيل بالحقن: توصيلات خطوط الأنابيب لوحدات الطاقة الهيدروليكية وآليات تثبيت القالب وآليات الحقن
صناعة الآلات الهندسية: الأنظمة الهيدروليكية للحفارات والرافعات والرافعات
صناعة طاقة الرياح: أنظمة الميل الهيدروليكي وأنظمة الانعراج لتوربينات الرياح
صناعة بناء السفن: تروس التوجيه الهيدروليكية البحرية، وأنظمة الرفع والأنظمة الهيدروليكية التي تغطي الفتحات
الصناعة المعدنية: خطوط الأنابيب الهيدروليكية لمعدات درفلة الفولاذ ومعدات الصب المستمر
صناعة ضواغط الهواء: أنظمة فصل الزيت عن الغاز وأنظمة تبريد ضواغط الهواء اللولبية
يتم إنتاج صامولة الطويق الهيدروليكية الدقيقة هذه بما يتوافق تمامًا مع المعايير الدولية الموحدة DIN 2999 وISO 8434 وISO 8437-1. إن درجة الخيط، وأبعاد القطر الداخلي والخارجي، وتفاوتات التجميع كلها موحدة وموحدة. يمكن أن تكون قابلة للتبديل بشكل كامل ومتوافقة مع العلامات التجارية العالمية السائدة للموصلات الهيدروليكية وملحقات خطوط الأنابيب. لا يلزم إجراء أي حفر ثانوي، أو تعديل الخيوط، أو التعديل في موقع العميل. يمكن توصيله وتجميعه مباشرة، مما يحسن بشكل كبير من كفاءة التركيب الهندسي وصيانة المعدات.
يتحكم المصنع بشكل صارم في عملية الإنتاج من خلال نظام إدارة الجودة ISO9001. تخضع كل دفعة من المنتجات لاختبار الصلابة، والفحص الكامل لتفاوتات الخيوط، واختبارات محاكاة الختم بالضغط العالي لضمان عدم شحن أي منتجات معيبة على دفعات. يمكن توفير تقارير فحص المصنع المخصصة، وشهادات تتبع المواد، ووثائق تأهيل الامتثال لتلبية احتياجات العملاء في الخارج للتخليص الجمركي، وفحص المصنع، وأرشفة ملفات المشروع، والقبول.
أثناء التجميع، يجب اعتماد طريقة الربط المسبق المجزأة. يُحظر ربطها بقوة دفعة واحدة لتجنب انزلاق الخيط، أو تشوه الصمولة، أو عدم الربط المسبق بشكل كافٍ مما يؤدي إلى اهتزاز المعدات وارتخائها. وفي الوقت نفسه، يجب أن تكون الأنابيب الفولاذية ذات سماكة الجدار القياسية متطابقة. سوف تتسبب مواد الأنابيب الرقيقة أو السميكة غير القياسية في عدم تركيب الغلاف بإحكام، مما يؤدي إلى إغلاق غير مستقر ومشاكل تسرب مخفية.
أثناء عمليات الفحص اليومية للمعدات، يتم التركيز على التحقق من حالة ربط الصواميل في المواضع ذات التذبذب الميكانيكي والاهتزاز عالي التردد. قم بتنظيف بقع الزيت والغبار والشوائب بانتظام على سطح الخيط لمنع تراكم الوسائط المسببة للتآكل على المدى الطويل والذي يسبب تشويش الخيط والصدأ. بالنسبة لخطوط أنابيب المعدات التي ظلت خاملة لفترة طويلة، يجب اتخاذ تدابير وقائية لمنع الرطوبة والصدأ عند المفاصل لتجنب صعوبات التفكيك والتجميع في المستقبل.
في ظل ظروف التثبيت المناسب، ومطابقة الأنابيب القياسية، وتشغيل الضغط المقدر، تتمتع صامولة الطويق الهيدروليكية الدقيقة بضمان المصنع الأصلي لمدة 12 شهرًا. يمكن استبدال أو استكمال فشل الختم وتلف الخيوط وأخطاء التجميع الناتجة عن عيوب المواد الخام أو تفاوتات المعالجة المفرطة أو عيوب أداء المصنع مجانًا.
لا يغطي الضمان الأضرار التي تلحق بالأجزاء الناتجة عن ظروف الضغط الزائد، أو عدم تطابق الأنابيب، أو التفكيك العنيف من قبل البشر، أو التعديل غير المصرح به. قبل البيع، يمكن توفير الاختيار المجاني لظروف العمل والإرشادات الفنية بشأن مطابقة المواد لتجنب مخاطر الشراء والاستخدام في المصدر.
س 1: هل يمكن إعادة استخدام الصواميل الحلقية الهيدروليكية الدقيقة؟
ج: في ظل ظروف التركيب والتفكيك الصحيحة، يمكن إعادة استخدام صواميل الطويق، ولكن يوصى باستبدال الطويق في كل مرة لضمان أداء الختم.
س 2: كيف يختلف ضغط العمل للصواميل الحلقية باختلاف أحجام الأنابيب؟
ج: يتم تحديد ضغط العمل بشكل أساسي من خلال سماكة جدار الأنبوب الفولاذي والمادة، وليس من خلال صامولة الطويق نفسها. بشكل عام، يمكن لأقطار الأنابيب الأصغر أن تتحمل الضغوط الأعلى.
س3: كيفية تركيب صمولة الطويق بشكل صحيح؟
ج: - تأكد من أن نهاية الأنبوب مربعة وخالية من النتوءات ونظيفة.
- حرك الجوز والطويق فوق الأنبوب بالترتيب الصحيح.
- أدخل الأنبوب بالكامل في الجسم المناسب.
- اربط الصامولة على مراحل: الشد اليدوي ← الشد المسبق ← عزم الدوران النهائي (استخدم مفتاح عزم الدوران).
- التحقق من ارتباط الطويق (بدون حركة محورية).
س 4: ما هي أسباب قفل أو تشويش الصامولة الملولبة أثناء التثبيت؟
ج: الأسباب الرئيسية هي الشوائب المتبقية على الخيوط، وقوة الشد المفرطة لمرة واحدة، وعدم التطابق في مواصفات المكونات. قبل التثبيت، من الضروري تنظيف بقع الخيط واستخدام طريقة الشد المسبق المجزأة للتجميع. تتميز صواميل مصنعنا بدقة خيط عالية وتشطيب جيد للسطح، مما يمكن أن يقلل بشكل كبير من احتمالية تشويش التفكيك المتكرر وقفل الخيط.
س 5: هل يمكن استخدام صواميل الأكمام المصنوعة من الفولاذ الكربوني مباشرة في البيئات الرطبة الخارجية؟
ج: لا ينصح باستخدامه على المدى الطويل. تتميز مادة الفولاذ الكربوني بمقاومة ضعيفة للرطوبة ومنع الصدأ. البيئات الخارجية ذات الرطوبة العالية والمطر معرضة للأكسدة والصدأ، مما يجعل من الصعب التفكيك وتقليل استقرار الختم. بالنسبة للظروف الخارجية والرطبة، يفضل استخدام نماذج الفولاذ المقاوم للصدأ 304 أو 316L. فهي أكثر استقرارًا ومتانة في الاستخدام.
س 6: هل صواميل الأكمام في مصنعنا وآلات التجميع المسبق الخاصة بنا متوافقة تمامًا؟
ج: إنهما متوافقان تمامًا. تتم معايرة جميع صواميل الأكمام واختبارها بالتزامن مع معدات التجميع المسبق لدينا. إن شوط ما قبل الضغط وتسامح التجميع متسقان للغاية، مما يحقق تأثيرات التجميع المسبق القياسية، ويضمن دقة تجميع خط الأنابيب الموحدة، ويتجنب تمامًا انحرافات الختم ومخاطر التسرب الناجمة عن الأجزاء غير المتوافقة.
