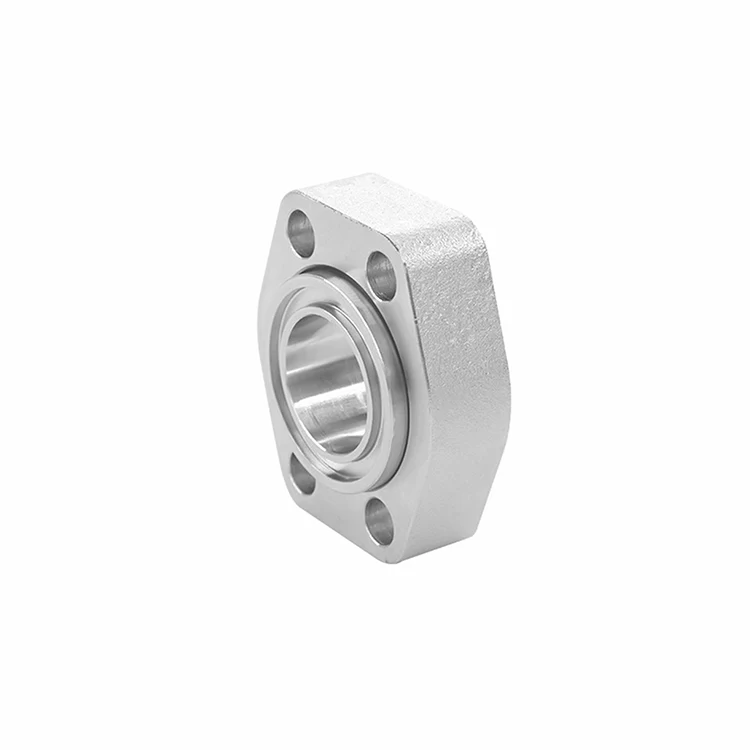

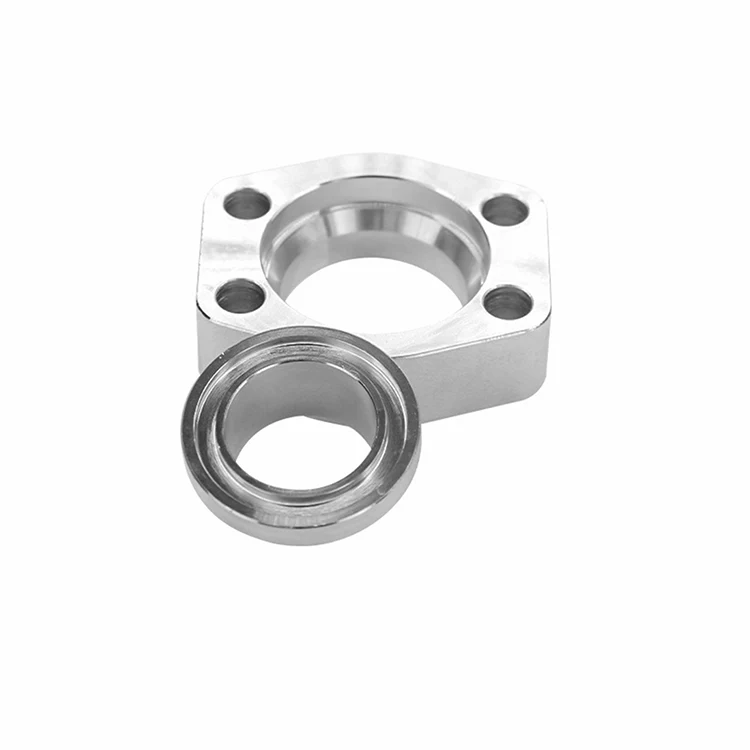

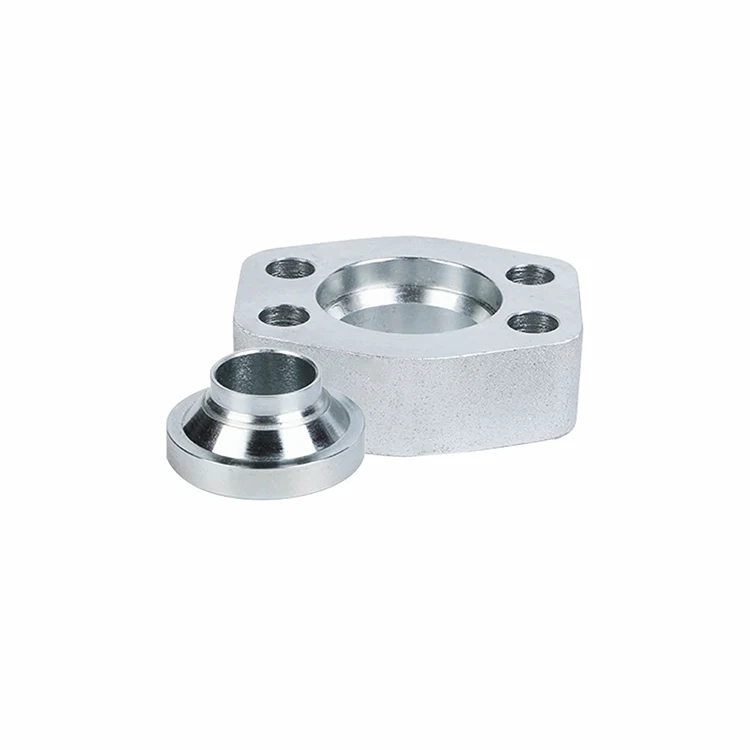

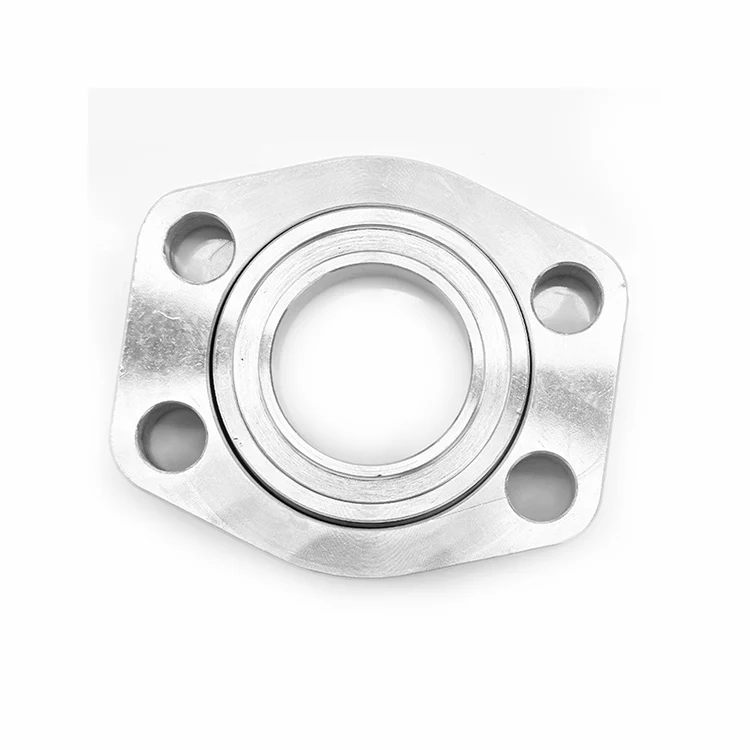

شفة الخدمة الخفيفة بزاوية 37 درجة عبارة عن مكون توصيل أنبوب هيدروليكي غير ملحوم يتميز بسطح مانع للتسرب مدبب بزاوية 37 درجة. إنه يوفر وصلة آمنة مانعة للتسرب بين الأنابيب الفولاذية أو الأنابيب في الأنظمة الهيدروليكية عالية الضغط دون الحاجة إلى اللحام أو اللحام الكامل أو التخليل. تم تصميم هذه الحافة ذات السلسلة الخفيفة وفقًا لمعيار SAE J518 Code 61 (3000 PSI)، وتستخدم الاتصال من المعدن إلى المعدن للتوهج 37 درجة جنبًا إلى جنب مع ختم ثانوي على شكل حلقة O لتوفير أداء موثوق به تحت أحمال الضغط الديناميكي. إنه بديل فعال من حيث التكلفة وسهل التركيب لأنظمة الفلنجات الملحومة التقليدية.
يربط الأنابيب والأنابيب الهيدروليكية بالمضخات والصمامات والأسطوانات والمشعبات
يخلق ختمًا مقاومًا للضغط ومقاومًا للاهتزاز
يتيح التجميع والتفكيك السريع للصيانة
يلغي اللحام في الموقع وتنظيف ما بعد اللحام
تركيب خالٍ من اللحام - لا يوجد لحام، ولا لحام كامل، ولا تخليل حمض. يقلل من تكلفة العمالة في الموقع ووقت التثبيت بنسبة تصل إلى 60%.
نظام إغلاق مزدوج - مقعد معدني متوهج بزاوية 37 درجة + حلقة دائرية NBR/FKM توفر حماية مزدوجة من التسرب تحت ضغط الصدمات والاهتزاز.
تصميم صغير الحجم وخفيف الوزن - مظهر جانبي أقل ووزن أقل للمواد مقارنةً بالفلنجات ذات السلسلة الثقيلة Code 62، وهي مثالية للمعدات المحمولة.
قابلية التبديل الشاملة — تتوافق تمامًا مع SAE J518 / ISO 6162-1، ومتوافقة مع جميع المكونات الهيدروليكية الرئيسية للعلامة التجارية.
تغطية واسعة الحجم - متوفرة من 1/2 بوصة حتى 5 بوصة للأنبوب OD، وتغطي معظم أقطار الخطوط الهيدروليكية السائدة.
خيارات مقاومة التآكل - الفولاذ الكربوني المطلي بالزنك للاستخدام القياسي، والفولاذ المقاوم للصدأ 304 / 316L للبيئات البحرية والبيئات المسببة للتآكل.
يتم استخدام شفة الخدمة الخفيفة بزاوية 37 درجة على نطاق واسع في الصناعات التي تتطلب فيها الدوائر الهيدروليكية ذات الضغط المتوسط إلى العالي وصلات موثوقة وسهلة التجميع.
مجالات التطبيق النموذجية:
آلات البناء - الحفارات والرافعات والجرافات والرافعات
المعدات الزراعية - الجرارات والحصادات والرشاشات
البحرية والبحرية - أنظمة توجيه السفن، وآلات سطح السفينة، ووحدات الطاقة الهيدروليكية
الأنظمة الهيدروليكية الصناعية - الأدوات الآلية، المكابس، آلات القولبة بالحقن
معدات التعدين وحفر الأنفاق - دعامات السقف، ومعدات الحفر، والناقلات
الأنظمة الهيدروليكية المتنقلة - الرافعات الشوكية، منصات العمل الجوية، مناولات المواد
ج: تم تصنيف الشفاه ذات الرمز 61 للخدمة الخفيفة بـ 3000 رطل لكل بوصة مربعة وتستخدم في التطبيقات الهيدروليكية القياسية. تم تصنيف الشفاه ذات الرمز 62 للخدمة الشاقة بـ 6000 رطل لكل بوصة مربعة وتستخدم في أنظمة الضغط العالي والخدمة الشاقة. اختر بناءً على متطلبات ضغط النظام لديك.
ج: لا. تم تصميم شفة الخدمة الخفيفة بزاوية 37 درجة للتركيب بدون لحام. لا يلزم إجراء أي لحام أو لحام كامل أو تخليل حمضي، مما يوفر ما يصل إلى 60% من وقت التركيب مقارنة بالفلنجات الملحومة التقليدية.
ج: نظام الختم المزدوج - يوفر المقعد المعدني المتوهج بزاوية 37 درجة ختمًا أساسيًا من المعدن إلى المعدن، بينما توفر الحلقة الدائرية NBR/FKM ختمًا ثانويًا ضد صدمات الضغط والاهتزاز.
ج: الحلقة O القياسية هي NBR لتطبيقات الزيت الهيدروليكي العامة. FKM (Viton) متاح لمتطلبات درجات الحرارة العالية أو المقاومة للمواد الكيميائية. يرجى تحديد نوع السائل ونطاق درجة الحرارة عند الطلب.
ج: نعم. تم تصنيع حوافنا بدقة وفقًا لمعايير SAE J518 وISO 6162-1، وهي قابلة للتبديل بنسبة 100% مع جميع العلامات التجارية العالمية الكبرى لفلنجات Code 61.
