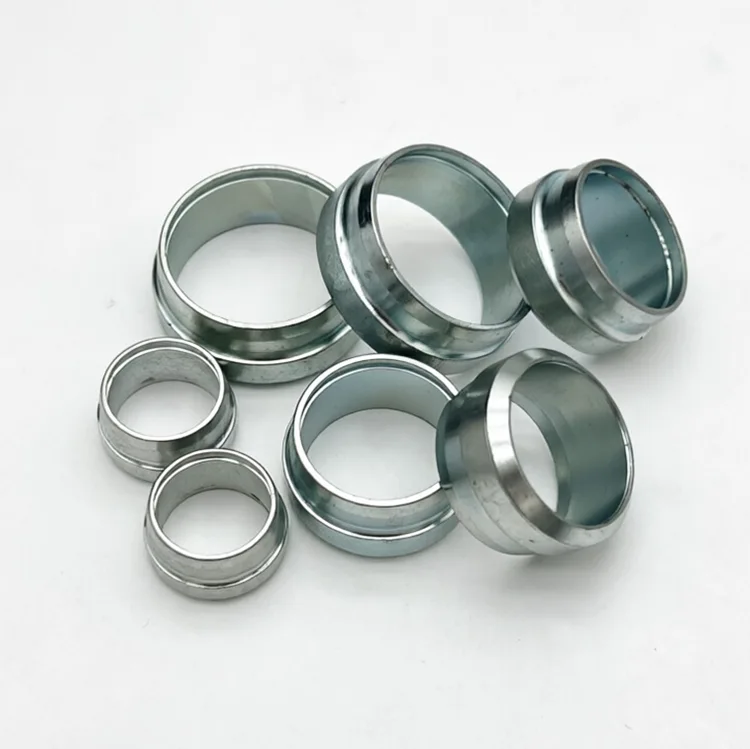

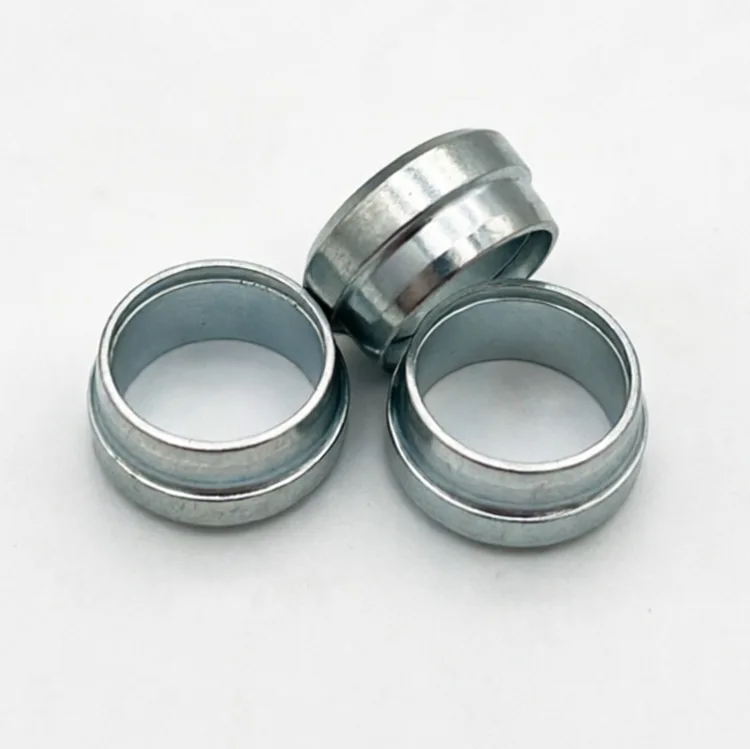

حلقات القطع XYOON L-series عبارة عن موصلات من نوع العض مصممة خصيصًا لتركيبات الأنابيب المخروطية DIN 2353 24°، والمصممة حصريًا للأنابيب الفولاذية غير الملحومة ذات الجدران الرقيقة. عند إحكام ربطها، تضغط حلقة خط الأنابيب الهيدروليكية الخفيفة بشكل قطري وتعض بشكل موحد في الجدار الخارجي للأنبوب، مما يخلق ختمًا محكمًا ومقاومًا للاهتزاز من المعدن إلى المعدن دون لحام أو توهج أو مانع للتسرب. إنه حل اتصال خفيف الوزن وفعال من حيث التكلفة وسهل الصيانة للأنظمة ذات التصنيف 16-25 ميجا باسكال، ويندرج مباشرة في مجموعات التركيب الحالية بمعايير DIN.
|
المعلمة |
مواصفة |
|
اسم المنتج |
حلقة خط أنابيب هيدروليكية خفيفة الوزن من سلسلة L |
|
المعيار المطبق |
DIN 2353 (سلسلة L / سلسلة خفيفة) |
|
مادة |
الكربون الصلب / الفولاذ المقاوم للصدأ 304 / 316L |
|
ينطبق الأنابيب OD |
φ6mm – φ42mm |
|
الضغط المقدر |
16MPa – 25MPa |
|
نوع الأنبوب |
أنبوب فولاذي غير ملحوم ذو جدار رقيق (DIN 2391) |
|
صلابة السطح (HRC) |
58-62 |
|
عمق الحالة |
0.1-0.15 ملم |
|
وزن |
أخف بنسبة 28% من الحلقات الثقيلة من السلسلة S |
|
اتساق الدفعة |
انحراف الأداء ≥2% |
لم نصنع حلقة قياسية أخرى فحسب، بل قمنا بتحسينها لتناسب أوضاع فشل الأنابيب الرقيقة في العالم الحقيقي:
تتميز حافة القطع بهندسة قوسية مستديرة بدلاً من الحافة الخام الحادة، لذلك فهي تخترق جدار الأنبوب بالتساوي عبر 360 درجة دون قص مادة الأنبوب. أظهر الاختبار الميداني على الأنابيب ذات الجدران الرقيقة φ8×1mm معدل تشقق أقل من 0.1%، مع قوة سحب أعلى بنسبة 30% من متوسط الصناعة.
تتوافق كل حلقة مع الأنابيب ذات الجدران الرقيقة الدقيقة DIN 2391، وتزن كل حلقة أقل بنسبة 28% من الحلقة الثقيلة المكافئة من السلسلة S. ومن خلال دمجه مع أنابيب أرق، فإنه يقلل التكلفة الإجمالية لمواد الأنابيب بنسبة 25-30% مع الحفاظ على أداء الضغط المقدر الكامل - وهو مثالي لإنتاج OEM بكميات كبيرة.
تخضع جميع الحلقات إلى تصلب العلبة في الغلاف الجوي الخاضع للتحكم، مع الحفاظ على صلابة السطح ضمن HRC 58-62 ويتم التحكم في عمق العلبة بدقة عند 0.1-0.15 ملم. يبلغ تباين الأداء بين دفعات الإنتاج أقل من أو يساوي 2%، مما يزيل المفاجآت في التجميع الضخم.
أنظمة التشحيم المركزية لآلات CNC، والدوائر الهوائية لخطوط إنتاج الأتمتة، والأنابيب الهيدروليكية لآلات النسيج، وخطوط نقل الأغذية والمشروبات، وأنظمة مياه التبريد، وخطوط التحكم في الأجهزة، وأنابيب العمليات الكيميائية الخفيفة.
س 1: هل يمكن استخدام حلقات الأنابيب الهيدروليكية الخفيفة في المعدات ذات الاهتزاز المستمر؟
ج: نعم. يفي ملف تعريف العض المُحسّن الخاص بنا بمعايير DIN لمقاومة الاهتزاز تحت الضغط المقدر، ويعمل بشكل موثوق على معدات التشغيل الآلي والأدوات الآلية. بالنسبة لتطبيقات الصدمات الشديدة والنبض عالي الضغط، نوصي بحلقاتنا الثقيلة من السلسلة S بدلاً من ذلك.
س2: هل هي متوافقة مع ماركات أخرى من تجهيزات الأنابيب من السلسلة L؟
ج: نعم. لقد تم تصنيعها بدقة وفقًا لأبعاد سلسلة DIN 2353 L ويمكن مزجها مباشرة مع أي علامة تجارية لتركيبات سلسلة الإضاءة المخروطية القياسية 24 درجة دون مشاكل التسرب أو الملاءمة.
Q3: هل يمكن استخدام الحلقات الخفيفة المصنوعة من الفولاذ المقاوم للصدأ في مياه البحر؟
ج: لا يُنصح باستخدام SS304 للتعرض لمياه البحر على المدى الطويل لأنه قد يؤدي إلى تآكل الحفر. بالنسبة للبيئات البحرية وبيئات مياه البحر، نوصي باستخدام الفولاذ المقاوم للصدأ SS316L للحصول على مقاومة فائقة للكلوريد.
س 4: كيفية تركيب حلقات الإضاءة من السلسلة L بشكل صحيح على الأنابيب ذات الجدران الرقيقة؟
ج: تأكد من أن نهايات الأنبوب مربعة وخالية من النتوءات ونظيفة. أدخل الأنبوب بالكامل في الجسم المناسب. قم بربط الصمولة بإحكام، ثم استخدم مفتاح الربط لشد 1/4 إلى 1/2 دورة بعد إحكام اليد. بالنسبة للأنابيب ذات الجدران الرقيقة، تجنب الإفراط في التشديد لمنع تشوه الأنبوب. يوصى باستخدام مفتاح عزم الدوران للتجميع المتسق.
س5: هل يمكن استخدام الحلقات من السلسلة L مع أنابيب الجدار القياسية؟
ج: تم تصميم الحلقات من السلسلة L خصيصًا للأنابيب ذات الجدران الرقيقة. بالنسبة للأنابيب ذات سمك الجدار القياسي، نوصي بالحلقات الثقيلة من السلسلة S التي توفر عمقًا مثاليًا للعض وأداء إغلاق لأبعاد الأنبوب القياسية.
