تتطلب الأنابيب الصلبة الملحومة التقليدية عمال لحام معتمدين وتصاريح عمل على الساخن، وتحمل مخاطر عالية للتلوث الداخلي وفشل كلال اللحام.

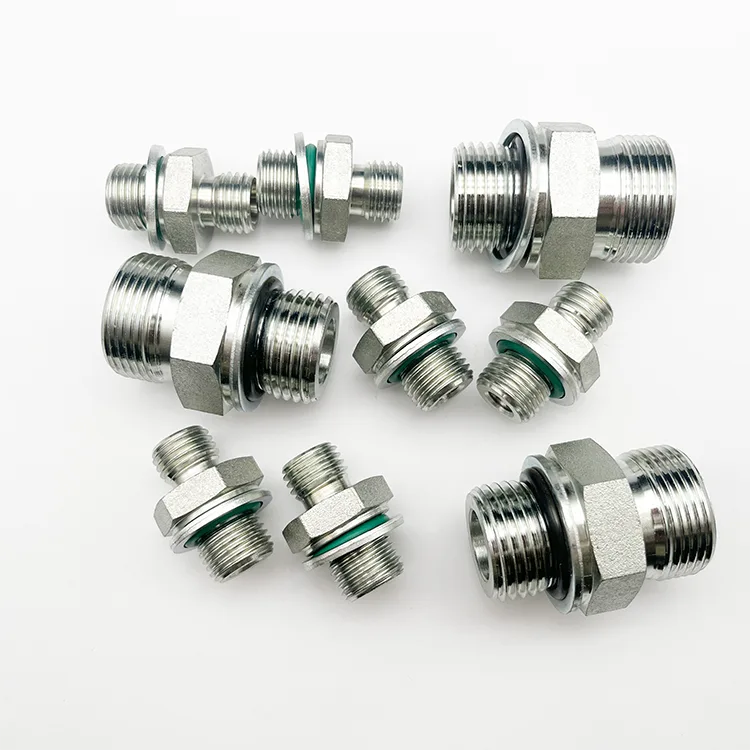

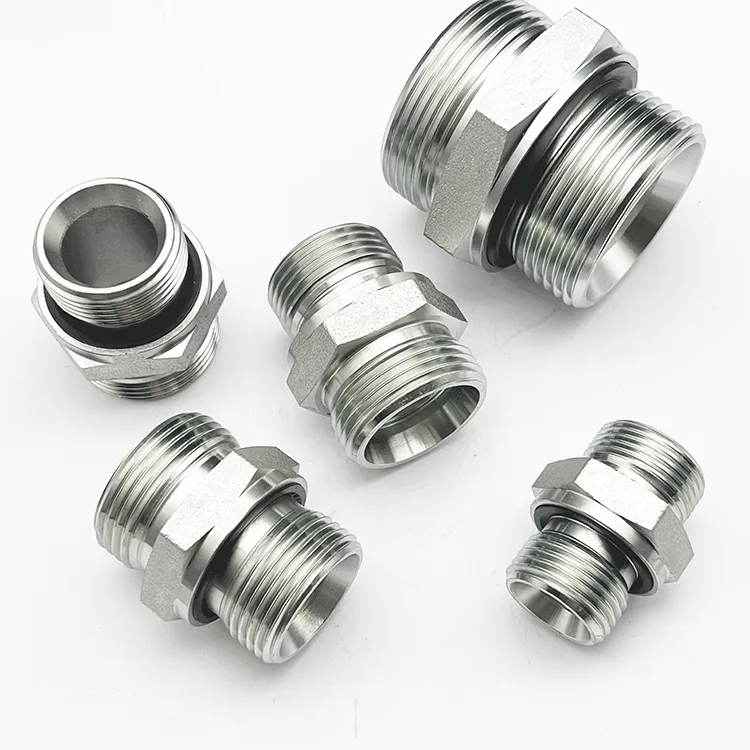

التركيبات الهيدروليكية للأنابيب الصلبة XYOON عبارة عن موصلات مصنوعة بدقة لأنابيب فولاذية غير ملحومة، وهي متوفرة في تكوينات ضغط من نوع العض وقابلة للحام و37 درجة. تعمل التصميمات من نوع العض على التخلص من اللحام تمامًا، مما يتيح تجميعًا سريعًا ونظيفًا ومحكمًا مانعًا للتسرب لأنظمة الأنابيب الصناعية الثقيلة الثابتة.
تركيب أسرع بنسبة 60%: تصميم من نوع العض لا يتطلب سوى مفتاح ربط قياسي. لا حاجة إلى معدات لحام أو عمال لحام معتمدين، مما يقلل بشكل كبير من العمالة في الموقع ووقت إيقاف التشغيل.
صفر تلوث داخلي: لا يوجد خبث لحام أو مقياس أكسيد محصور داخل الأنابيب، مما يزيل مخاطر تلف المضخة/الصمام. لا حاجة إلى التنظيف بعد اللحام، وهو مثالي للدوائر عالية النقاء.
عمر الدورة النبضية 1M+: مقاعد الغلق الأرضي الدقيقة تتحمل الاهتزاز المستمر ونبض الضغط، مع مقاومة أفضل للتعب من الوصلات الملحومة.
نطاق التكوين الكامل: الوصلات المستقيمة، والأكواع، والمحملات، ومخفضات السرعة، والحواجز، والمقابس والأغطية، كلها مصدرها مورد واحد بجودة متسقة.
قابلة لإعادة الاستخدام وقابلة للصيانة: تدعم التركيبات الصغيرة التفكيك وإعادة التجميع المتكرر، مما يجعل تعديلات النظام والصيانة الروتينية سريعة ومنخفضة التكلفة.
|
فئة |
تفاصيل |
|
أنواع الاتصال |
نوع العض 24 درجة (DIN 2353)، قابل للحام بعقب/مقبس، 37 درجة توهج (SAE J514) |
|
نطاق OD للأنبوب |
φ6 مم – φ42 مم (1/4 بوصة – 1-1/2 بوصة) |
|
مواد |
الكربون الصلب (C45/ST37.4)، SS304، SS316L |
|
أقصى ضغط العمل |
الفولاذ الكربوني الثقيل: حتى 630 بار (أحجام صغيرة)؛ الفولاذ المقاوم للصدأ: حتى 400 بار |
|
نطاق درجة الحرارة |
-50 درجة مئوية إلى +200 درجة مئوية (تخضع لتكوين الختم) |
|
المعالجة السطحية |
الفولاذ الكربوني: طلاء زنك ثلاثي التكافؤ بسمك 8-12 ميكرومتر، خامل الفولاذ المقاوم للصدأ: مخلل/مصقول بالكهرباء |
|
التكوينات |

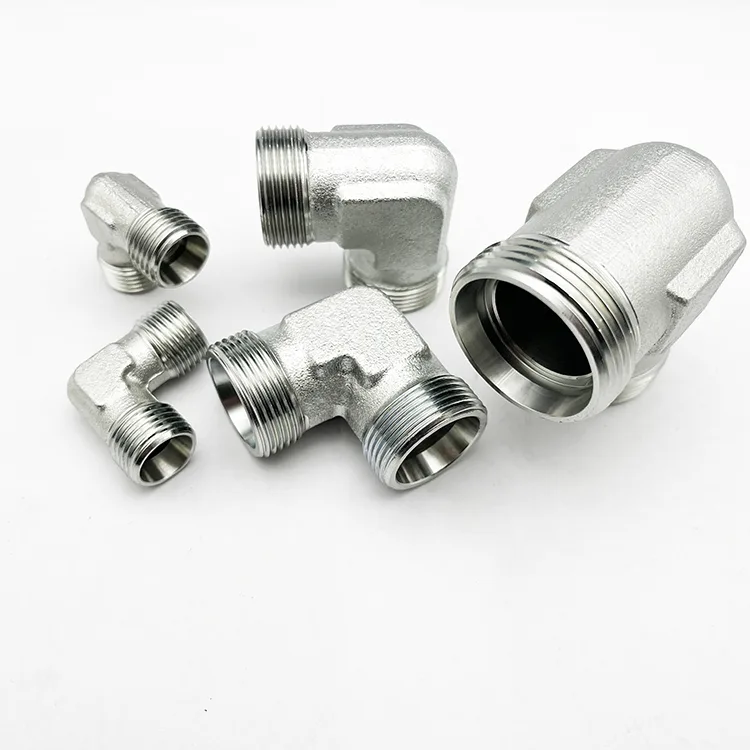

مستقيم، 45°/90° كوع، نقطة الإنطلاق، مخفض، حاجز، قابس، غطاء |
الأنظمة الهيدروليكية لمصانع الصلب، وغرف المحركات البحرية، وخطوط تجهيز الأغذية، والمحطات الهيدروليكية لمحطات الطاقة، والخطوط الصلبة للقولبة بالحقن، والمعدات المعدنية.
ISO 9001:2015 – شهادة نظام إدارة الجودة
CE PED - متوافق مع توجيهات معدات الضغط في الاتحاد الأوروبي
EN 10204 3.1 - تقارير اختبار المواد متاحة عند الطلب
التحليل الطيفي للمواد الخام والتحقق من الأبعاد.
تدقيق الأبعاد أثناء العملية كل ساعة؛ فحص مقياس الخيط بنسبة 100%.
ختم السطح الشخصي وفحص الخشونة.
اختبار الضغط بنسبة 100% لكل دفعة.
الفحص البصري النهائي لعيوب الطلاء والتشطيب السطحي.
معدل النجاح في المصنع أعلى باستمرار من 99.8%. إمكانية التتبع الكامل عن طريق رقم الدفعة الفريد.
ضمان لمدة 12 شهرًا ضد عيوب التصنيع.
الدعم الفني عبر البريد الإلكتروني أو الهاتف أو مكالمة الفيديو للحصول على إرشادات التثبيت واختيار التركيب والتحقق من توافق النظام.
إمكانية تتبع الدُفعة – أرشفة سجلات الإنتاج لكل دفعة.
إعادة الإمداد السريع – الأحجام القياسية في المخزون؛ أحجام مخصصة 15-20 يوم عمل.
عينة مجانية – متاحة عند الطلب للتحقق من العميل.
الرد على الاستفسارات على مدار 24 ساعة.
س 1: ما هو الفرق بين تركيبات الشعلة من النوع القابل للحام والقابلة للحام و37 درجة؟
ج: النوع العضي (DIN 2353) لا يتطلب أي لحام - حيث تلتصق الحلقة في جدار الأنبوب عند ربطها، وهي مثالية للتجميع السريع والنظيف. يتم لحام التركيبات القابلة للحام حتى نهاية الأنبوب، وهي مناسبة للتوصيلات الدائمة في الأنظمة ذات درجة الحرارة العالية. يستخدم التوهج 37 درجة (SAE J514) نهاية الأنبوب المتوهج والجوز، وهو شائع الاستخدام في الأنظمة الهيدروليكية بأمريكا الشمالية. اختر بناءً على معيار النظام الخاص بك وتفضيلات التثبيت.
س2: هل يمكن إعادة استخدام التركيبات من نوع العض بعد التفكيك؟
ج: يمكن إعادة استخدام الجسم المناسب والجوز. ومع ذلك، فإن الطويق يتشوه بشكل دائم أثناء التثبيت الأولي ويجب استبداله بآخر جديد عند إعادة التجميع لضمان الختم الموثوق.
س 3: ما هو الحد الأقصى لضغط العمل لتجهيزات الأنابيب الصلبة؟
ج: يتم تصنيف تجهيزات السلسلة الثقيلة من الفولاذ الكربوني بما يصل إلى 630 بار (حسب الحجم). تم تصنيف تركيبات الفولاذ المقاوم للصدأ حتى 400 بار. تحقق دائمًا من معدل الضغط بناءً على سمك جدار الأنبوب ومواصفات التركيب.
س 4: هل التركيبات الهيدروليكية للأنابيب الصلبة متوافقة مع الأنابيب من الشركات المصنعة الأخرى؟
ج: نعم. تم تصنيع تجهيزاتنا وفقًا لمعايير DIN وSAE، وهي متوافقة تمامًا مع أي أنابيب فولاذية غير ملحومة تلبي تفاوتات الأبعاد المطلوبة. نوصي باستخدام أنابيب دقيقة غير ملحومة مسحوبة على البارد للحصول على الأداء الأمثل.
س 5: هل تدعم الأحجام المخصصة والتكوينات غير القياسية؟
ج: نعم. نحن ندعم الأحجام المخصصة والمواد الخاصة والتكوينات غير القياسية بناءً على رسومات العملاء ومواصفاتهم. يرجى الاتصال بفريقنا الفني لمعرفة متطلباتك.
