ملخص المقال:يعتمد اتصال الأنبوب الهيدروليكي الموثوق به على أكثر من مجرد جسم التركيب وحده. تم اختياره بشكل صحيحالأكمام الهيدروليكية الكربونيةيمكن أن يعزز اتصال الأنبوب، ويحسن توزيع الحمل، ويدعم الختم من المعدن إلى المعدن، ويقلل من خطر التسرب الناجم عن الاهتزاز أو إجهاد التجميع. يشرح هذا الدليل مبدأ العمل والمواصفات والمزايا والتطبيقات واعتبارات التثبيت وعوامل الاختيار للأنظمة الهيدروليكية الصناعية.

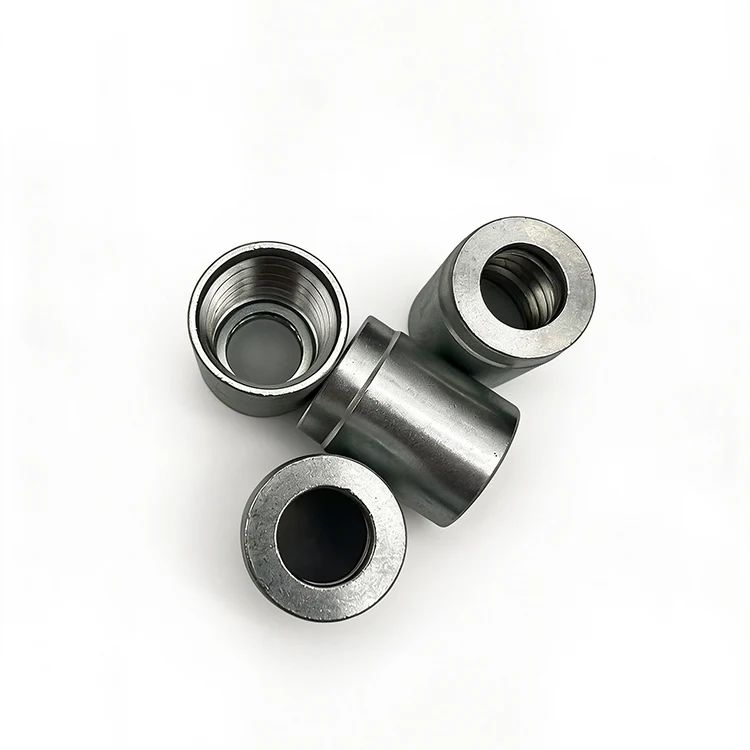

A الأكمام الهيدروليكية الكربونيةهو مكون من نوع العض مصنوع بدقة يستخدم في تركيبات أنابيب الضغط. إنه يعمل جنبًا إلى جنب مع الجسم المناسب والجوز لإنشاء اتصال آمن بين الأنابيب الفولاذية غير الملحومة والتركيب الهيدروليكي. أثناء التجميع، يؤدي الضغط المحوري إلى عض حافة القطع في جدار الأنبوب، مما يؤدي إلى إنشاء اتصال من المعدن إلى المعدن مغلق ميكانيكيًا.
وعلى عكس التوصيلات الملحومة، لا يتطلب هذا التصميم العمل الساخن أثناء التثبيت العادي. ولذلك فهو مفيد للأنظمة الهيدروليكية حيث يكون التجميع الموثوق به، والوصول إلى الصيانة، ومقاومة الاهتزاز، وأداء الختم المتسق أمرًا مهمًا.
بالنسبة للمشترين الصناعيين، فإن اختيار الشركة المصنعة له نفس القدر من الأهمية.شيونتنتج الشركة جلبًا هيدروليكية من الفولاذ الكربوني مصممة وفقًا لمتطلبات DIN 2353 وISO 8434-1، مع خيارات للإمدادات القياسية والمشتريات الصناعية.
المنتج متاح لتطبيقات سلسلة DIN 2353 L وS وهو مصمم لوصلات الأنابيب الهيدروليكية عالية الضغط. اعتمادًا على التكوين وظروف النظام، يمكن أن يصل ضغط العمل المقدر إلى 630 بار.
يعتمد مبدأ التشغيل على التشوه الميكانيكي المتحكم فيه. عندما يتم شد صامولة التركيب وفقًا لإجراءات التجميع المطلوبة، يتحرك الغلاف بشكل محوري مقابل مخروط التركيب. تخترق حافة القطع السطح الخارجي للأنبوب الفولاذي غير الملحوم تدريجيًا.
وهذا يخلق العديد من التأثيرات الميكانيكية الهامة:
يعد إعداد الأنبوب الصحيح أمرًا ضروريًا. دقة القطع، وإزالة الأزيز، والنظافة، وأبعاد الأنبوب، وتوافق الأكمام، وإجراءات التجميع كلها تؤثر على الاتصال النهائي. لا يمكن للغطاء عالي الجودة أن يعوض عن الأنبوب المُعد بشكل غير صحيح أو التركيب غير المتطابق.
عند مقارنة الأكمام الهيدروليكية، يجب على المهندسين النظر إلى ما هو أبعد من المواد وحدها. تؤثر المعايير وتقييم الضغط والمعالجة السطحية ومقاومة التآكل وتوافق الأبعاد والقدرة على إعادة التجميع على الأداء على المدى الطويل.
| المعلمة | مواصفة | الأهمية الهندسية |
|---|---|---|
| مادة | فولاذ كربوني عالي القوة | يوفر القوة الهيكلية لوصلات الأنابيب الهيدروليكية |
| المعايير المعمول بها | دين 2353 لتر/ثانية، آيزو 8434-1 | يدعم التوافق الأبعاد الموحدة |
| تصنيف الضغط | ما يصل إلى 630 بار / 63 ميجا باسكال | مناسبة للتطبيقات الهيدروليكية عالية الضغط |
| المعالجة السطحية | طلاء زنك 8-12 ميكرومتر أو فوسفات أسود | يوفر حماية السطح ومرونة التطبيق |
| مقاومة رذاذ الملح | 500+ ساعة | يحسن مقاومة التعرض البيئي للتآكل |
| إعادة التجميع | 2-3 مرات في ظل ظروف مناسبة | يدعم متطلبات الصيانة والخدمة |
| نظام الجودة | الأيزو 9001:2015 | يدعم التصنيع الخاضع للرقابة وإدارة الجودة |
يجب دائمًا تقييم قدرة الضغط الفعلية جنبًا إلى جنب مع مادة الأنبوب، وأبعاد الأنبوب، وتكوين التركيب، ودرجة الحرارة، ووسط العمل، وتصميم النظام الهيدروليكي الكامل. لا ينبغي التعامل مع الحد الأقصى للتصنيف المنشور للمكون تلقائيًا على أنه التصنيف المسموح به لنظام مُجمَّع بالكامل.
تعمل المعدات الهيدروليكية بشكل متكرر تحت تقلبات الضغط الكبيرة. يوفر الاتصال من نوع العض المُجمَّع بشكل صحيح واجهة أنبوبية يتم الاحتفاظ بها ميكانيكيًا يمكن استخدامها في الدوائر الهيدروليكية كثيرة المتطلبات. تم تصميم مجموعة الأكمام المصنوعة من الفولاذ الكربوني من XYOON للتطبيقات ذات ضغوط العمل التي تصل إلى 630 بار.
تعد الحافة المتطورة مجالًا وظيفيًا بالغ الأهمية. تساعد الآلات الدقيقة على تحقيق تفاعل محكم مع جدار الأنبوب، بينما تدعم الأبعاد المتسقة التجميع القابل للتكرار. يعد هذا أمرًا مهمًا بشكل خاص عندما يلزم تركيب وصلات هيدروليكية متعددة عبر نفس الماكينة.
يوفر الفولاذ الكربوني قوة ميكانيكية مفيدة، بينما تعمل معالجة السطح على تحسين المقاومة البيئية. تقدم XYOON إصدارات مطلية بالزنك بسماكة طلاء تبلغ 8-12 ميكرومتر ومقاومة لرذاذ الملح لأكثر من 500 ساعة. تتوفر أيضًا معالجة الفوسفات الأسود لتطبيقات محددة ذات درجات حرارة عالية أو خالية من التشحيم.
يمكن أن يؤدي التوافق مع أبعاد DIN 2353 وISO 8434-1 إلى تبسيط عملية التوريد والصيانة والاستبدال. بالنسبة لمصنعي المعدات وفرق الصيانة، يمكن للمكونات الموحدة أن تقلل من التعقيد المرتبط باستبدال أجزاء الاتصال الفردية.
في ظل الظروف العادية وشريطة عدم تعرض حافة القطع للتلف، يمكن للجلبة أن تدعم ما يقرب من دورتين إلى ثلاث دورات لإعادة التجميع. يمكن أن يكون ذلك مفيدًا عندما تتطلب المعدات الهيدروليكية الفحص، أو استبدال المكونات، أو صيانة خطوط الأنابيب.
إن التصميم المدمج وخصائص الاتصال بالضغط العالي تجعل الأكمام الهيدروليكية المصنوعة من الفولاذ الكربوني مناسبة لمجموعة واسعة من معدات طاقة السوائل.
بالنسبة للتطبيقات المعرضة لمياه البحر، أو البيئات الغنية بالكلوريد، أو الوسائط الكيميائية العدوانية، يجب على المهندسين تقييم ما إذا كان الفولاذ الكربوني مناسبًا أم لا. في مثل هذه البيئات، قد توفر بدائل الفولاذ المقاوم للصدأ مثل درجات 304 أو 316 مقاومة أكثر ملاءمة للتآكل.
يتطلب اختيار الغلاف الصحيح أكثر من مجرد مطابقة قطر الأنبوب الاسمي. يجب على فرق المشتريات والهندسة تقييم نظام الاتصال الكامل قبل تقديم الطلب.
قبل التجميع، يجب أن يكون الأنبوب نظيفًا ومقطعًا بشكل صحيح وخاليًا من نتوءات زائدة أو تلف السطح. يجب أيضًا فحص مكونات الغلاف والتزاوج بحثًا عن التلوث أو التشوه. أثناء التجميع، اتبع إجراءات التثبيت المحددة من قبل الشركة المصنعة ومتطلبات عزم الدوران بدلاً من الاعتماد على الحكم البصري وحده.
بالنسبة لمشاريع الإنتاج الأكبر حجمًا، يمكن أن يساعد استخدام إعداد الأنبوب الخاضع للتحكم وإجراءات التجميع القياسية في تحسين الاتساق عبر التوصيلات المتعددة.
قد تكون مكونات التوصيل الهيدروليكي صغيرة، ولكن دقة الأبعاد لها تأثير مباشر على موثوقية النظام. يصف XYOON عملية جودة الإنتاج التي تغطي فحص المواد الخام، وتصنيع الآلات الدقيقة باستخدام الحاسب الآلي، والفحص المتطور، واختبار الصلابة، والتحقق من معالجة السطح، وفحص الأبعاد على مستوى الدفعة.
تذكر الشركة المصنعة أيضًا أنه يمكن تتبع دفعات الإنتاج من خلال أرقام دفعات فريدة وأن نظام الجودة الخاص بها معتمد وفقًا لمعيار ISO 9001:2015، بينما تم تصميم منتجاتها لتتوافق مع متطلبات DIN 2353 وISO 8434-1.
بالنسبة للمشترين الصناعيين، يمكن أن تكون خدمة الموردين بنفس أهمية مواصفات المكونات. توفر XYOON أحجامًا قياسية للإمداد المنتظم والإنتاج بالحجم المخصص والدعم الفني وإمكانية تتبع الدفعات والعينات عند الطلب وضمان لمدة 12 شهرًا ضد عيوب التصنيع.
عند تقييم مورد الأكمام الهيدروليكية، يجب على المشترين أن يأخذوا في الاعتبار أداء المنتج وقدرة المورد على توفير أبعاد ووثائق ومساعدة فنية متسقة وإمدادات متكررة.
يتم استخدامه كمكون من نوع العض في تجهيزات أنابيب الضغط. أثناء التجميع، فإنه يمسك بالجدار الخارجي لأنبوب فولاذي غير ملحوم ويساهم في توصيل هيدروليكي آمن ميكانيكيًا ومحكم التسرب.
نعم. تم تصميم الأكمام الهيدروليكية الكربونية XYOON وفقًا لمتطلبات DIN 2353 وISO 8434-1 وهي مخصصة لأنظمة تركيب الضغط القياسية المتوافقة.
يصل تصنيف الضغط المحدد لمنتج XYOON إلى 630 بار (63 ميجا باسكال). ومع ذلك، فإن ضغط العمل المسموح به للمجموعة الهيدروليكية الكاملة يجب أن يأخذ في الاعتبار أيضًا تصميم الأنبوب والتركيب ودرجة الحرارة والوسط والنظام.
في ظل الظروف العادية، يتم دعم ما يقرب من دورتين أو ثلاث دورات لإعادة التجميع عندما تظل حافة القطع سليمة. يجب استبدال المكونات التي تظهر تشوهًا أو تآكلًا مفرطًا أو تلفًا.
المنتج متوفر بطبقة من الزنك 8-12 ميكرومتر ومعالجة بالفوسفات الأسود. يعتمد الخيار المناسب على درجة حرارة التشغيل، والتعرض للتآكل، وبيئة التطبيق.
قد يتطلب الفولاذ الكربوني اهتمامًا إضافيًا في البيئات البحرية أو البيئات التي بها رش الملح. بالنسبة للتعرض لفترات طويلة لمياه البحر أو الظروف الغنية بالكلوريد، يجب تقييم درجات الفولاذ المقاوم للصدأ مثل 316 لتحسين مقاومة التآكل.
نعم. تتوفر الأحجام القياسية للشراء المنتظم، في حين يمكن إنتاج أحجام مخصصة لمتطلبات هندسية محددة. تنص XYOON على أن الأحجام المخصصة تتطلب عمومًا ما يقرب من 15 إلى 20 يوم عمل.
يمكن أن يلعب غلاف الفولاذ الكربوني المصمم جيدًا دورًا مهمًا في موثوقية توصيلات الأنابيب الهيدروليكية عالية الضغط. من خلال الجمع بين عملية العض التي يتم التحكم فيها، والأبعاد القياسية، وحماية السطح، وإعادة التجميع السهل الصيانة، فإنه يوفر حل اتصال عملي لآلات البناء، وأدوات الآلات، ووحدات الطاقة الهيدروليكية، والمعدات الزراعية، والأنظمة الصناعية الأخرى.
بالنسبة للمشترين الذين يبحثون عن مكونات توصيل هيدروليكية موحدة، توفر XYOON جلبًا من الفولاذ الكربوني استنادًا إلى متطلبات DIN 2353 وISO 8434-1، مع معدلات ضغط تصل إلى 630 بار، وخيارات معالجة سطحية متعددة، وإمكانية تتبع الدفعات، والدعم الفني. إذا كنت تقوم بشراء مكونات قياسية أو تطوير حل اتصال هيدروليكي مخصص،اتصل بنالمناقشة مواصفات الأنبوب وظروف التشغيل والكمية المطلوبة ومتطلبات التطبيق مع فريق XYOON.
