تعتمد تركيبات الأنابيب ذات الحلقة المزدوجة من XYOON على هيكل إغلاق مستقل على مرحلتين، مما يخترق مشاكل الشيخوخة للأختام الملولبة التقليدية والقدرة على تحمل ضغط يصل إلى 69 ميجاباسكال وتحمل ملايين دورات الاهتزاز دون ارتخاء. السلسلة بأكملها تتبع بدقة المعايير الدولية مثل ISO، وDIN، وSAE، مما يسمح بقابلية تبادل العلامات التجارية العالمية والتطبيق العالمي. إنها مناسبة لظروف العمل عالية الدقة في مجالات مثل الطيران، والنقل بالسكك الحديدية، وأشباه الموصلات، والطاقة الهيدروجينية، وما إلى ذلك. وهي تدعم إنتاج الدفعات، وتخصيص OEM، والدعم الهندسي واسع النطاق، مما يوفر إحكامًا مستقرًا وطويل الأمد، مما يقلل بشكل كبير من خسائر التوقف في أنظمة السوائل المتطورة.
في الأنظمة الهيدروليكية ذات الضغط العالي، يمكن أن يتسبب تسرب واحد في حدوث أعطال كارثية وإيقاف الإنتاج وحوادث تتعلق بالسلامة. تشير الإحصائيات إلى أن 45% من حالات فشل النظام الهيدروليكي ناتجة عن تركيبات ذات جودة رديئة، مما يؤدي إلى توقف سنوي يبلغ متوسطه 12 يومًا لكل منشأة. تعتمد الوصلات الملولبة التقليدية على مواد مانعة للتسرب تتحلل بمرور الوقت، بينما تعاني التركيبات ذات الحلقة المزدوجة منخفضة الجودة من التشوه غير المتناسق والتعب المبكر.

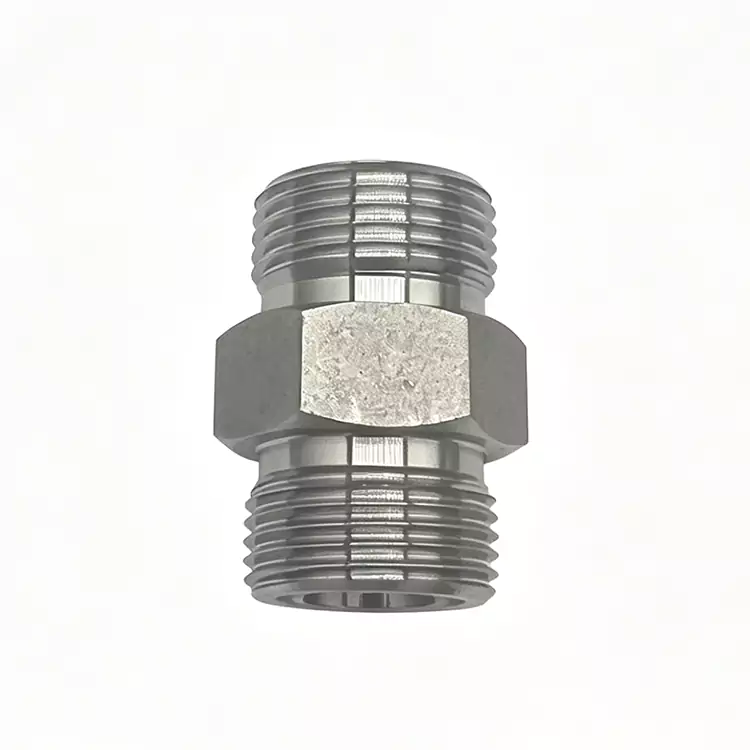

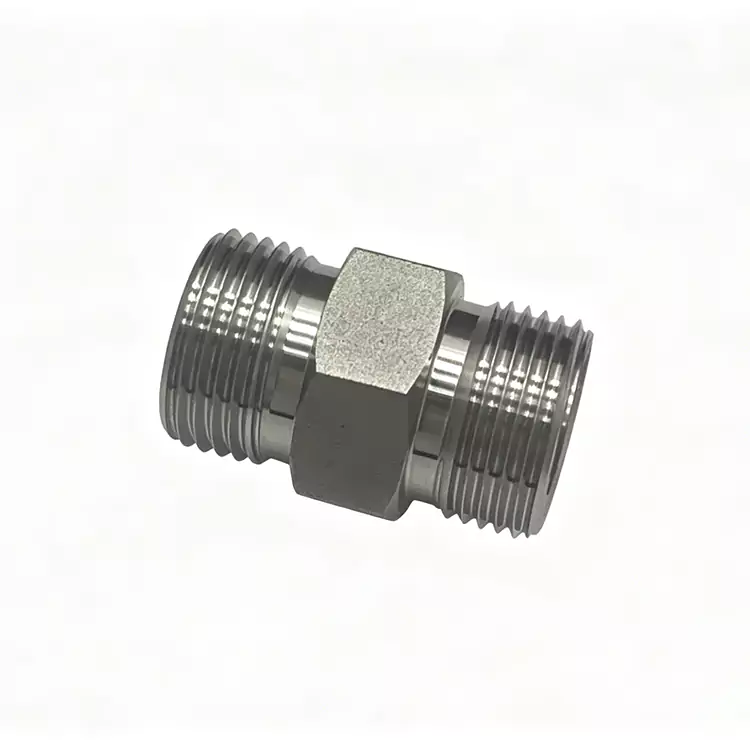

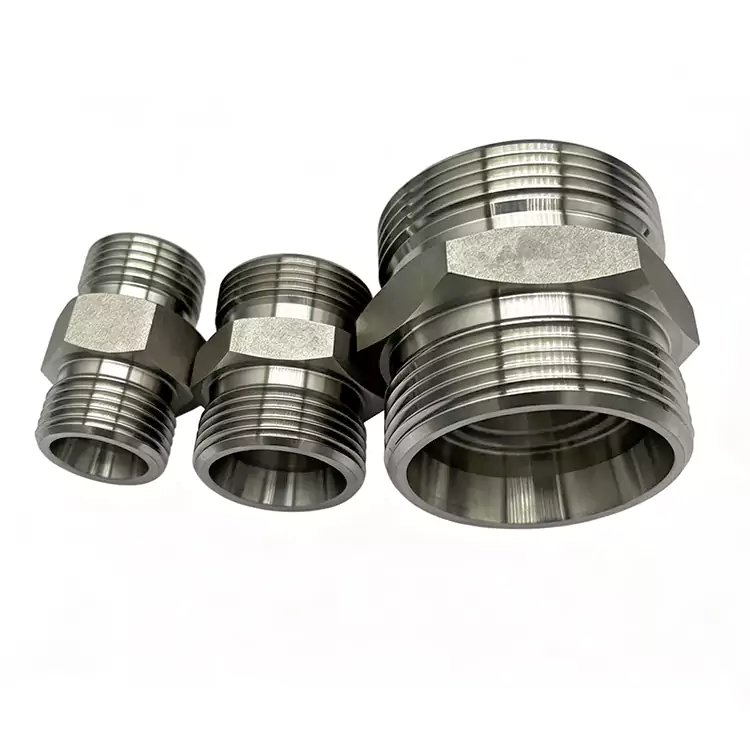

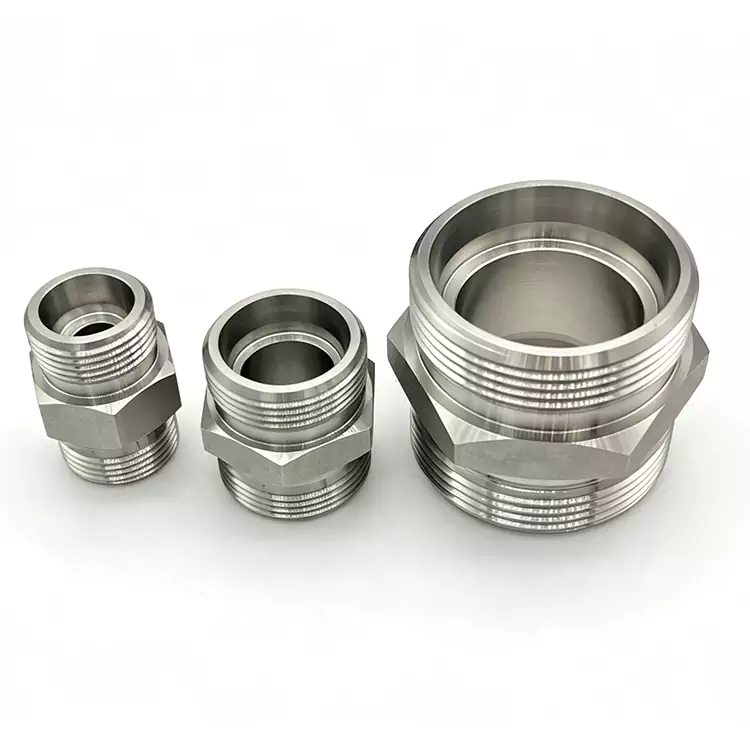

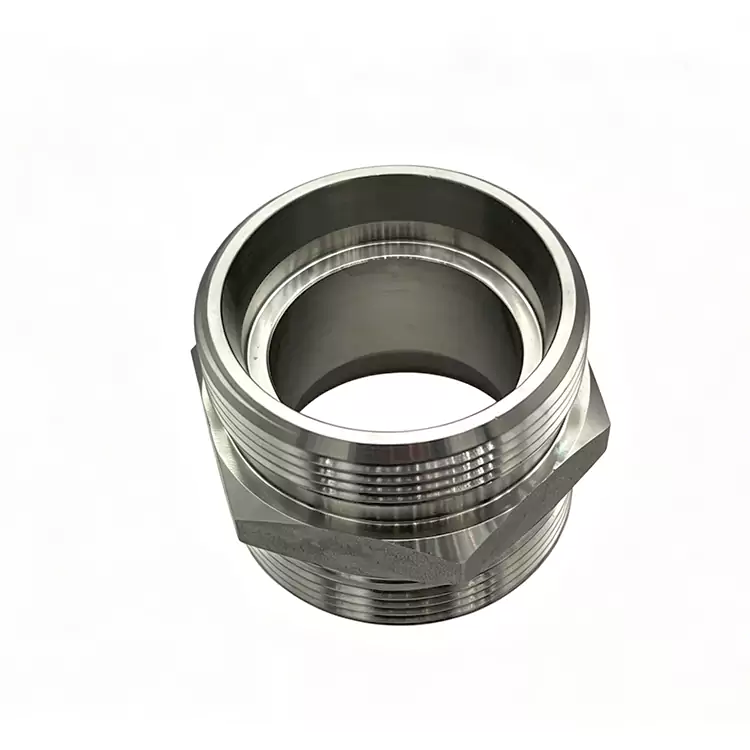

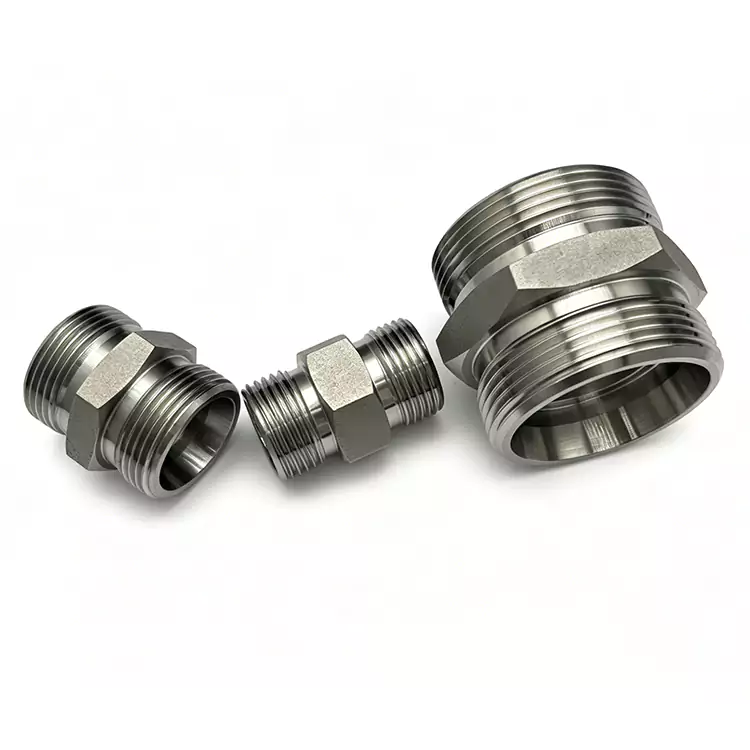

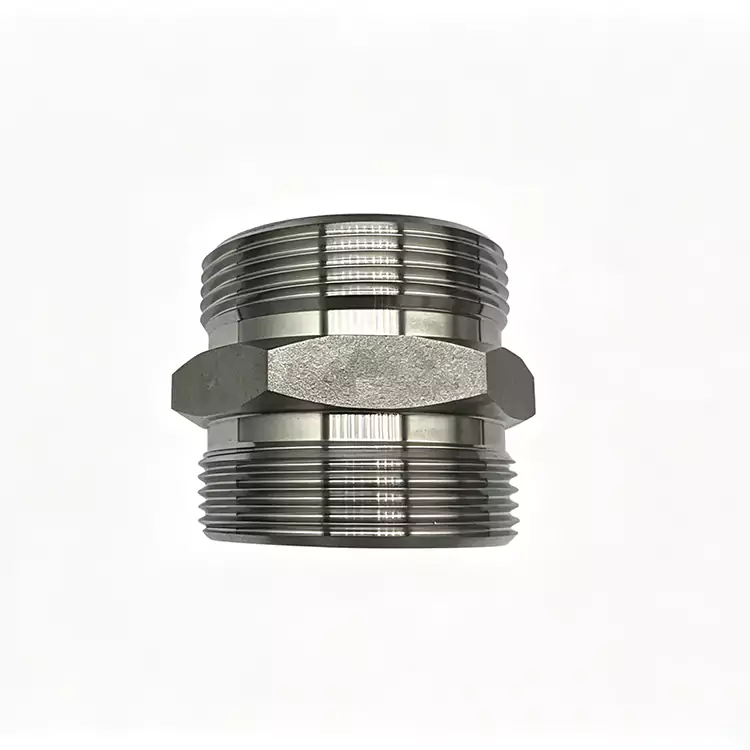

تركيب الطويق المزدوج عبارة عن وصلة هيدروليكية من النوع المضغوط تتكون من أربعة مكونات مُصنعة بدقة: الجسم، والطويق الأمامي، والطويق الخلفي، والجوز. عندما يتم شد الصامولة، فإنها تدفع الطويق الخلفي للأمام، والذي بدوره يدفع الطويق الأمامي على السطح المخروطي لجسم التركيب. يؤدي هذا إلى إنشاء ختمين مستقلين من المعدن إلى المعدن: أحدهما بين الطويق الأمامي والأنبوب، والآخر بين الطويق الأمامي وجسم التركيب.
إن تركيبات الأنابيب ذات الطويق المزدوج هي نوع من مكونات التوصيل المستخدمة في خطوط أنابيب نظام التحكم لمختلف الصناعات مثل تكرير النفط والهندسة الكيميائية والبترول والغاز الطبيعي والأغذية والأدوية والأجهزة. إنها مناسبة لتوصيل خطوط أنابيب النفط والغاز والمياه وما إلى ذلك. طريقة التوصيل لا تتطلب اللحام، وهي مناسبة بشكل خاص للسيناريوهات التي تتطلب الوقاية من الحرائق، والحماية من الانفجارات، والعمليات على ارتفاعات عالية، والمواقف التي يكون فيها اللحام غير ممكن أو غير مستحسن. بالإضافة إلى ذلك، يتم أيضًا تطبيق أدوات التوصيل ذات الحافة المزدوجة التي تتوافق مع شهادة EC-79 في أنظمة خطوط الأنابيب في المجالات الناشئة مثل مركبات الطاقة الهيدروجينية.
الفضاء الجوي: الأنظمة الهيدروليكية للطائرات، معدات الهبوط، أنظمة الوقود
النقل بالسكك الحديدية: أنظمة فرامل القطارات، أنظمة التحكم في الأبواب، أنظمة التعليق
أشباه الموصلات: أنظمة توصيل الغاز فائقة النقاء، ومعدات التفريغ
المعدات الطبية: الروبوتات الجراحية، أجهزة التصوير بالرنين المغناطيسي، أنظمة توصيل الأكسجين
النفط والغاز: معدات الحفر البحرية، وأنظمة التحكم في الآبار
توليد الطاقة: محطات الطاقة النووية، توربينات الغاز، توربينات الطاقة الكهرومائية
تتوافق هذه السلسلة من وصلات الأنابيب ذات الطويق المزدوج تمامًا مع معايير تصنيع خطوط أنابيب السوائل الموحدة العالمية، مما يتجنب مشاكل الشراء مثل المواصفات غير المتسقة في مشاريع التجارة الخارجية، وفشل القبول، وعدم القدرة على التوافق أو الاستبدال. وهي متوافقة مع الغالبية العظمى من أنظمة التحكم الهيدروليكية والغازية الدقيقة في جميع أنحاء العالم.
تتبع المنتجات بدقة المعايير الدولية الرئيسية الثلاثة المعتمدة وهي ISO 8434 وDIN 2999 وSAE J514. تم توحيد دقة الحجم وضربة الختم ومعلمات تشوه التزاوج تمامًا. ويمكن تبادلها مباشرة مع خطوط الأنابيب، والموصلات، والأنابيب الفولاذية غير الملحومة من العلامات التجارية الرائدة في الخارج دون الحاجة إلى تعديل الأنابيب الثانوية أو إعادة تشكيل تخطيط خطوط الأنابيب. بالنسبة للمنتجات المخصصة لمجال الطاقة الهيدروجينية، يمكن توفير مواد شهادة الامتثال EC-79 لتلبية متطلبات الوصول إلى خطوط أنابيب مركبات الطاقة الجديدة.
لقد حصل المصنع على شهادة نظام إدارة الجودة ISO9001. تأتي كل دفعة من المنتجات مع فحص كامل للحجم، وضغط الضغط العالي، وتقارير اختبار متانة الاهتزاز. يمكن توفير شهادة تتبع المواد EN10204 3.1، والتي تتكيف مع معايير العطاءات والقبول الصارمة للمشاريع المتطورة مثل الطيران وأشباه الموصلات والطاقة النووية، مما يساعد العملاء في الخارج على التخليص الجمركي بسلاسة واجتياز مراجعة تأهيل المصنع.
قبل التجميع، من الضروري التأكد من أن الوجه النهائي للأنبوب الفولاذي مسطح بدون نتوءات، وأن الجدار الخارجي لا يحتوي على خدوش أو خدوش، ولا توجد شوائب أو برادة حديد على جدار الأنبوب. يجب تنظيف جميع الشوائب وبرادة الحديد جيدًا لتجنب الجزيئات الصلبة المتبقية التي قد تلحق الضرر بسطح الختم المعدني. يُمنع منعا باتا استخدام غراء أو شريط مانع للتسرب كمواد مانعة للتسرب مساعدة على الوصلات ذات المقبس المزدوج. الغراء الزائد الذي يفيض في خط الأنابيب سوف يسد جسم الصمام الدقيق وفتحات التخميد، مما يسبب أخطاء في النظام بأكمله.
أدخل الأنبوب الفولاذي مباشرة في الجزء السفلي من الوصلة لضمان ملاءمة كاملة دون أي فجوات معلقة. قم بربط الصامولة يدويًا حتى تظهر مقاومة واضحة؛ ثم استخدم مفتاح ربط لتطبيق قوة موحدة لتدوير 1/4 إلى 1/2 دورة لإكمال القضم البلاستيكي للمقبس. يمنع منعا باتا تشديد أو تشديد بقوة. سيؤدي التشديد المنخفض إلى عدم عض المقبس على جدار الأنبوب بالكامل، ومن المحتمل جدًا أن يتسرب تحت اهتزاز الضغط العالي؛ سيؤدي الإفراط في التشديد إلى قطع مفرط لجدار الأنبوب وتشوه التعب في المقبس، مما يؤدي إلى تقصير عمر خدمة خط الأنابيب.
بالنسبة لظروف العمل المتناوبة ذات درجات الحرارة العالية والمنخفضة والاهتزازات عالية التردد، من الضروري التحكم الصارم في توحيد عزم الدوران لضمان أن المقابس الأمامية والخلفية تخضع لقوة متزامنة وتشوه متماثل، ولتجنب عدم تجانس العض من جانب واحد، والذي قد يشكل نقاط تسرب مخفية. عند تركيب خط الأنابيب الملحوم، من الضروري اتخاذ الاحتياطات اللازمة لعزل المفصل مسبقًا لتجنب تدمير صلابة المقبس ودقة الختم بسبب التلدين بدرجة الحرارة العالية أثناء اللحام.
بالنسبة للمعدات الدقيقة المتطورة واحتياجات المشتريات الهندسية طويلة المدى، قمنا بإنشاء ضمان هرمي ونظام ما بعد البيع.
في ظل ظروف التثبيت المناسب، ومطابقة الضغط المقدر، واستخدام مواد الأنابيب القياسية، تتمتع تركيبات الأنابيب ذات الحلقة المزدوجة بضمان المصنع الأصلي لمدة 12 شهرًا. سيتم استبدال المشكلات مثل التسرب، وفشل الختم، والتشقق الهيكلي الناجم عن عيوب المواد الخام، أو انحرافات دقة المعالجة، أو أداء المصنع غير المتوافق، مجانًا أو إعادة إصدار قطع الغيار.
الأخطاء الناجمة عن التفكيك العنيف البشري، ومواد الأنابيب غير المتوافقة، وتعديل هيكل المفصل، والضغط الزائد وظروف العمل الزائد، وشوائب التثبيت المتبقية ليست ضمن نطاق الضمان. جميع منتجات المصنع تأتي مع كتيبات التثبيت الصينية والإنجليزية، والتي يمكن أن تمنع المشاكل الناجمة عن الأخطاء التشغيلية البشرية مقدما.
دعم الأشكال الخاصة غير القياسية والمواد الخاصة والأحجام الخاصة لتركيبات الأنابيب ذات الطويق المزدوج. يمكن تنفيذ الإنتاج حسب الطلب بناءً على رسومات معدات العميل ومعلمات حالة العمل. يمكن للمشاريع الهندسية واسعة النطاق توفير التنسيق الفني الكامل، وتوجيهات التثبيت في الموقع، والحلول المرجعية. بالنسبة لعمليات الشراء بالجملة، يمكن توفير وثائق التأهيل الكاملة والمتوافقة كحزمة واحدة.
مجهزة بفريق فني إنجليزي محترف، يتم توفير الاستجابة على مدار 24 ساعة لاختيار العملاء في الخارج، والتركيب، واستشارة استكشاف الأخطاء وإصلاحها. النماذج القياسية متوفرة دائمًا في المخزون، ويمكن إرسال العينات، ويمكن إرسال مجموعات صغيرة من قطع الغيار مباشرة، ويمكن توفير تسليم الحاوية الكاملة. يمكن للعملاء المتعاونين على المدى الطويل حجز مخزون الأمان لضمان جداول زمنية مستقرة للمشروع.
بالمقارنة مع الموصلات العالمية العادية، تركز تركيبات الأنابيب ذات الطويق المزدوج على التشغيل المستقر في بيئات عالية الدقة، ومعالجة نقاط الألم في الصناعة مثل إيقاف التسرب على المدى الطويل، والصيانة المتكررة، وضعف القدرة على التكيف مع ظروف العمل، وتلبية متطلبات المعدات عالية الدقة ومستوى الأمان العالي.
بالتخلي عن عيوب الشيخوخة للأختام المطاطية التقليدية والأختام الغراء، فهي تعتمد هيكل إغلاق بلاستيكي معدني كامل على مرحلتين، والذي لا يتأثر بدرجات الحرارة العالية، ودرجات الحرارة المنخفضة، والتآكل المتوسط، ويزيل مشكلة التقادم وفشل مكونات الختم. بعد وضع المعدات قيد الاستخدام، ليست هناك حاجة إلى تشديد أو استبدال مكونات الختم بشكل منتظم، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة للمعدات المتطورة.
يمكن لهيكل القفل الميكانيكي الحصري للغطاء الخلفي أن يمتص الاهتزازات عالية التردد وصدمات الضغط للمعدات، ولا يرتخي بعد 120 مليون دورة اهتزاز، ويتكيف بشكل مثالي مع السيناريوهات القاسية مثل أنظمة فرملة النقل بالسكك الحديدية، ودوائر الزيت على متن الطائرات، والأنظمة الهيدروليكية الديناميكية لآلات البناء ذات الاهتزازات المتكررة.
العملية برمتها لا تتطلب عمليات لحام أو عمل ساخن، وتلبية معايير السلامة للوقاية من الانفجارات، والوقاية من الحرائق، والبناء على ارتفاعات عالية، وورش عمل نظيفة. يمكن تطبيقه على ظروف العمل الخاصة حيث تكون عمليات العمل الساخنة محظورة، مثل الزيوت الكيميائية، والأغذية الصيدلانية، وأنابيب الغاز عالية النقاء لأشباه الموصلات، ولها معامل سلامة بناء أعلى.
من خلال التزوير الدقيق والمعالجة الدقيقة باستخدام الحاسب الآلي، جنبًا إلى جنب مع تكنولوجيا التصلب المتدرج، يتمتع المنتج بمقاومة ممتازة للتعب والتآكل. في ظل ظروف العمل العادية، يمكن أن يصل عمر الخدمة إلى أكثر من 15 عامًا، مما يقلل بشكل كبير من تكرار استبدال خطوط الأنابيب وخسائر وقت تعطل المعدات، وتكون تكلفة الاستخدام الشامل على المدى الطويل أقل بكثير من تكلفة الموصلات الاقتصادية العادية.
س 1: ما هو الفرق بين الطويق المزدوج وتركيبات الطويق المفرد؟
ج: تحتوي التركيبات ذات الحلقة المزدوجة على حلقتين توفران كلاً من الختم والقفل الميكانيكي، مما يوفر أداءً فائقًا مضادًا للاهتزاز ومعدلات ضغط أعلى. تحتوي التركيبات ذات الحلقة المفردة على حلقة واحدة تؤدي كلتا الوظيفتين، مما يجعلها أكثر ملاءمة لتطبيقات الضغط المنخفض إلى المتوسط.
Q2: هل يمكن استخدام تجهيزات الطويق المزدوج XYOON مع الأنابيب من الشركات المصنعة الأخرى؟
ج: نعم، يتم تصنيع تجهيزاتنا وفقًا للمعايير الدولية ومتوافقة تمامًا مع أي أنبوب فولاذي غير ملحوم يلبي تفاوتات الأبعاد المطلوبة. نوصي باستخدام الأنابيب غير الملحومة الدقيقة المسحوبة على البارد للحصول على الأداء الأمثل.
س 3: هل يمكن إعادة استخدام تركيبات الأنابيب ذات الطويق المزدوج بعد التفكيك؟
ج: الحلقات الأمامية والخلفية مشوهة بدقة أثناء التثبيت الأولي وتنتمي إلى أجزاء يمكن ارتداؤها لمرة واحدة. ولا يمكن إعادة استخدامها بعد التفكيك. يمكن إعادة استخدام الجسم المناسب والصامولة بشكل متكرر، ولكن يجب استبدال الحلقات المطابقة الجديدة لإعادة التجميع لضمان عدم مقاومة التسرب والاهتزاز.
س 4: هل يمكن استخدام هذه التركيبات ذات الطويق المزدوج للوسائط الغازية والسائلة في وقت واحد؟
ج: نعم. إن تركيباتنا ذات الطويق المزدوج الدقيق مناسبة للزيت الهيدروليكي والماء والهواء المضغوط والنيتروجين وغيرها من الوسائط الصناعية التقليدية. هيكل الختم المعدني الكامل ليس لديه خطر فشل التقادم، ويتكيف بشكل ثابت مع كل من الدوائر الهيدروليكية السائلة وخطوط أنابيب توصيل الغاز عالية النقاء.
س 5: ما هي المعالجة السطحية المعتمدة لتركيبات الطويق المزدوجة المصنوعة من الفولاذ المقاوم للصدأ؟
ج: جميع تجهيزات الفولاذ المقاوم للصدأ 304/316L تعتمد معالجة إزالة الأزيز والتخميل، وإزالة الشوائب السطحية وتحسين مقاومة التآكل. بالنسبة لظروف العمل البحرية والكيميائية القاسية، تتوفر معالجة تلميع إلكتروليتية مخصصة لتعزيز مقاومة الأكسدة ورذاذ الملح.
