إن آلة الحرق للتجميع المسبق لحلقة القطع اليدوية عبارة عن معدات معالجة خطوط الأنابيب الهيدروليكية السلبية المصممة خصيصًا لمواقع البناء الخارجية ومحطات عمل الصيانة المتنقلة ومواقع البناء البعيدة. تدمج المعدات محطة ضخ هيدروليكية يدوية متكاملة، مما يلغي الحاجة إلى مصادر الطاقة الخارجية مثل الكهرباء وضواغط الهواء. ويغطي أيضًا كلاً من التثبيت المسبق للأكمام وتوسيع فتحات الأنابيب كإجراءين للمعالجة المسبقة لخط الأنابيب. بالمقارنة مع الآلات اليدوية العادية الموجودة في السوق، وأجهزة التثبيت المسبق الهيدروليكية البسيطة منخفضة التكلفة، ومعدات التثبيت المسبق الكهربائية الثابتة، فإنها تعوض عيوب الصناعة في أربعة جوانب: فقدان العمالة، ودقة المعالجة، والقدرة على التكيف مع ظروف العمل، وعمر الخدمة. إنها معدات دعم ضرورية وأساسية لصيانة وتشغيل خطوط الأنابيب في آلات البناء والسفن والمناجم الخارجية.
1. الصيانة الميدانية لآلات البناء
2. الإصلاحات الطارئة لضواغط الهواء وآلات قولبة الحقن
3. إصلاح خطوط أنابيب محرك الديزل في المواقع النائية
4. تجميع وتعديل المحطة الهيدروليكية في الموقع
|

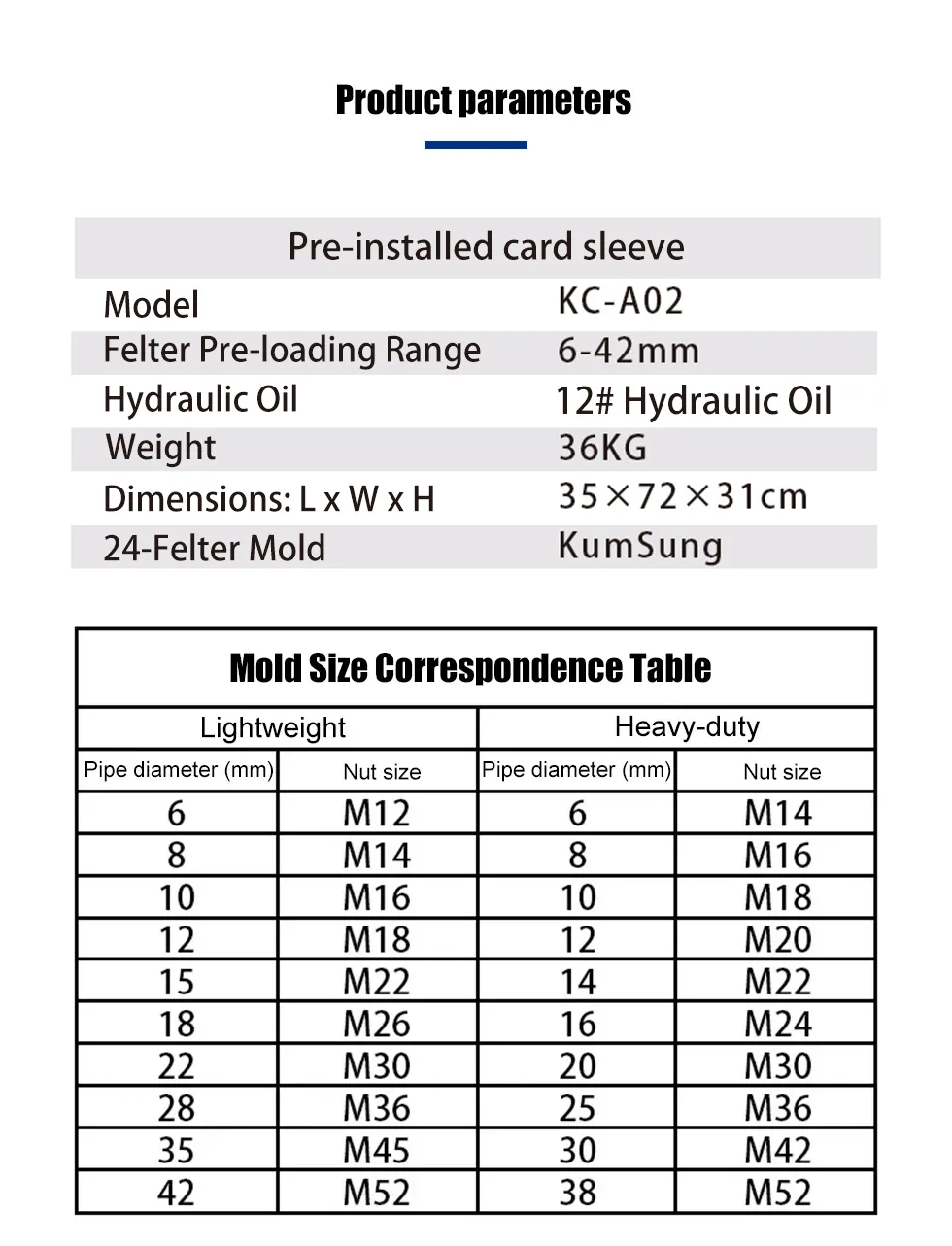

اسم المنتج |
آلة حرق حلقة القطع اليدوية قبل التجميع |
|
نموذج |
KC-A02 |
|
نطاق التجميع المسبق للطويق |
6-42 ملم |
|
الزيت الهيدروليكي |
46# زيت هيدروليكي |
|
وزن |
36 كجم |
|
الأبعاد (الطول × العرض × الارتفاع) |
35 × 72 × 31 سم |
|
يموت الطويق 24 درجة |
شيون |

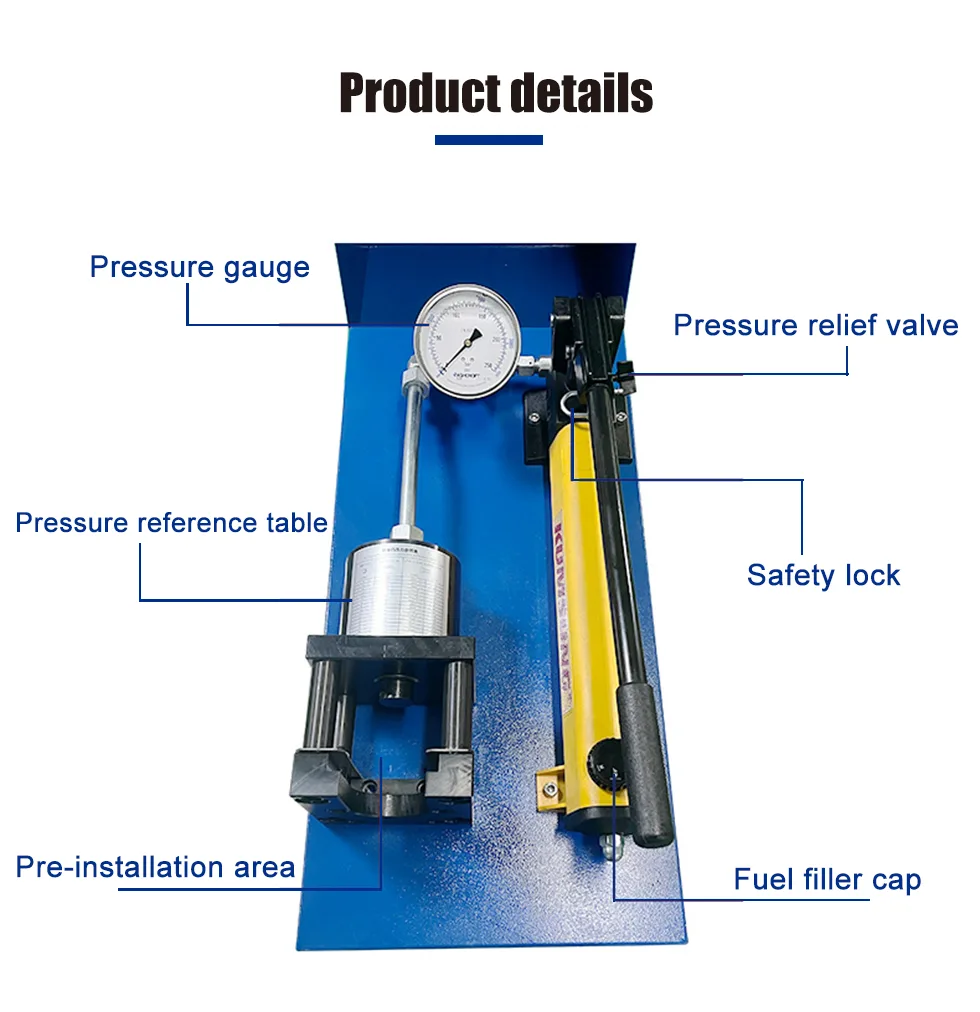

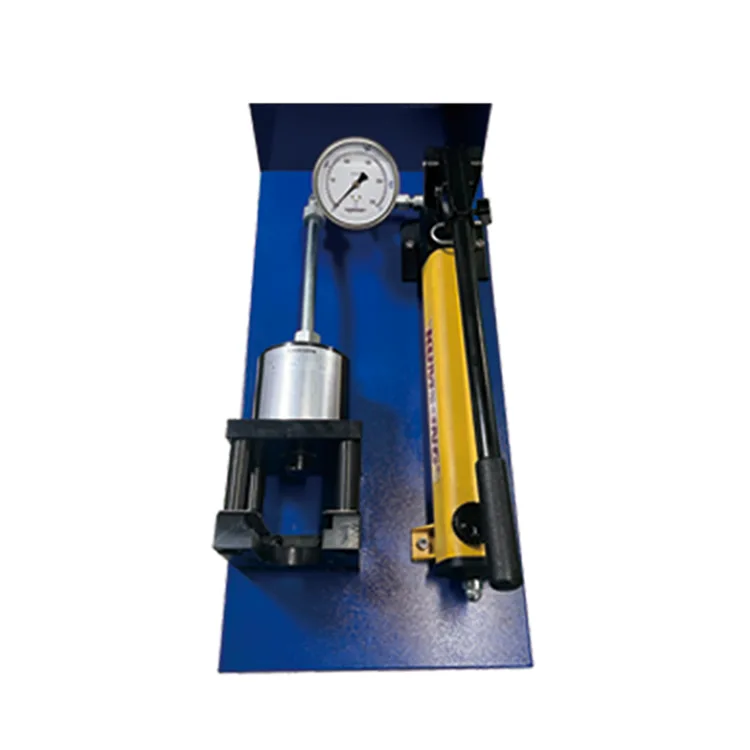

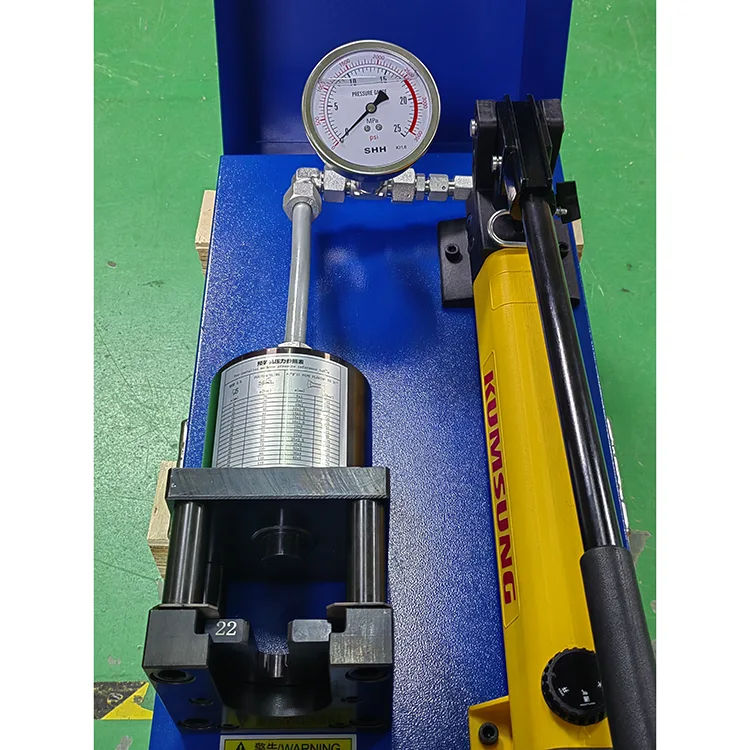

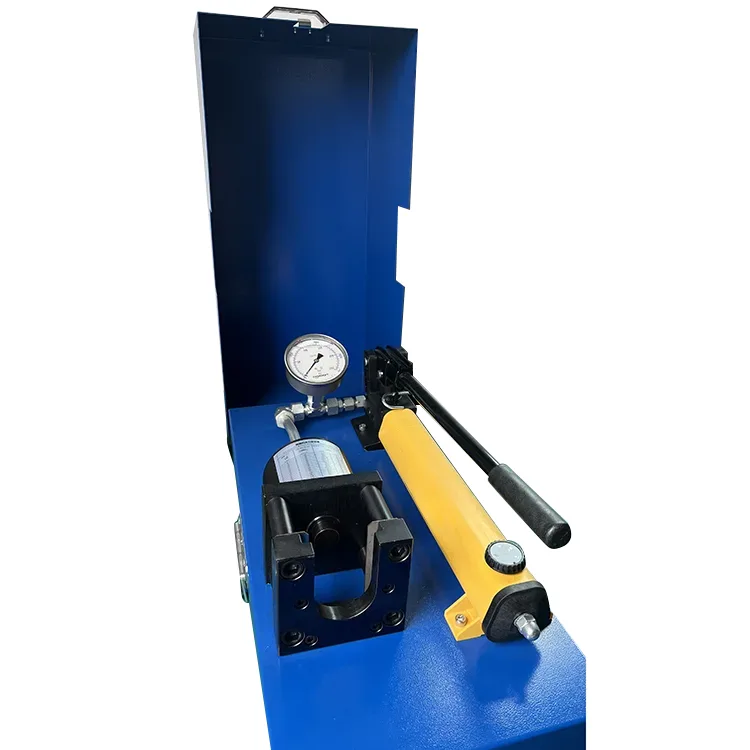

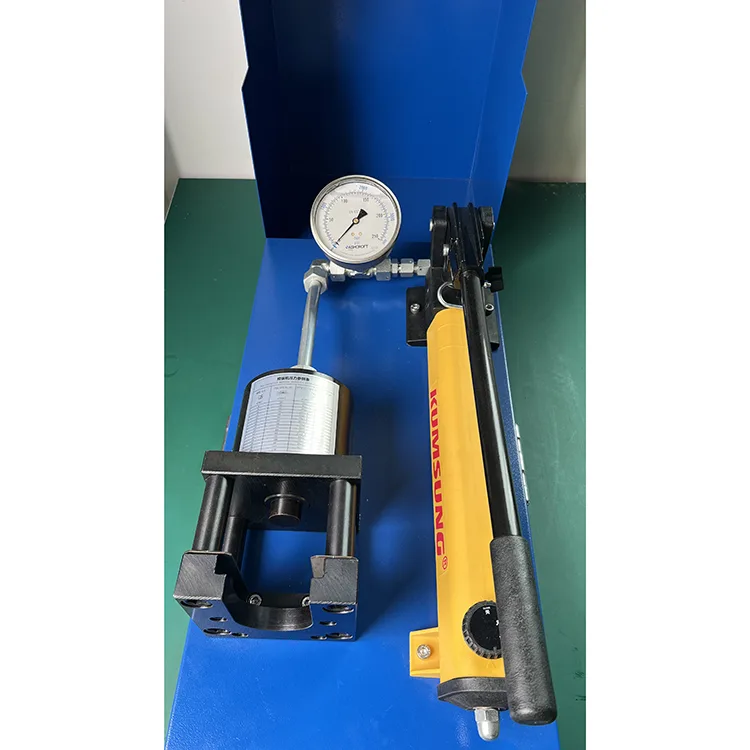

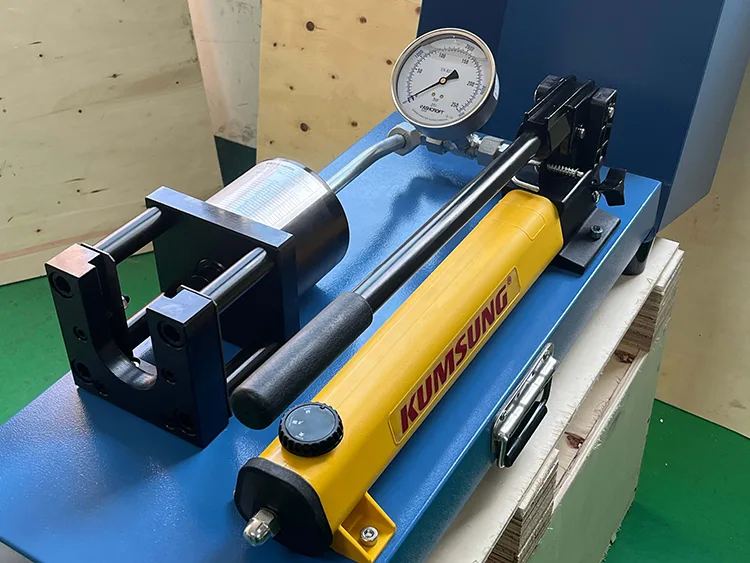

تتكون آلة حرق حلقات القطع اليدوية قبل التجميع من وحدتين أساسيتين: وحدة طاقة هيدروليكية مستقلة ومضخة هيدروليكية يدوية. إنها تعتمد هيكل تجميع منفصل بدون أسلاك خارجية أو أنابيب هواء زائدة عن الحاجة. تم دمج جميع دوائر الزيت الهيدروليكي بشكل كامل داخل جسم المضخة. قبل مغادرة المصنع، يخضع لاختبار الختم لمقاومة الضغط. بمجرد تفريغها من عبوتها، يمكن وضعها موضع الاستخدام مباشرة دون الحاجة إلى تجميع أو تصحيح إضافي.
يتم إنشاء الضغط الهيدروليكي الداخلي عن طريق الترددية والضغط يدويًا على المضخة اليدوية. يتم نقل الدفع عبر دائرة الزيت لإكمال التثبيت المسبق للجلبة وتشكيل توسيع فتحة الأنبوب. يكون خرج الضغط في وضع القفل الذاتي الهيدروليكي الميكانيكي. بعد توقف الضغط اليدوي، يمكن الحفاظ على الضغط لفترة قصيرة لمنع فتحة الأنبوب من الارتداد والتشوه. وهذا يختلف عن الأدوات اليدوية البسيطة من نوع إعادة الضبط الزنبركي.
معظم معدات خطوط الأنابيب التقليدية الموجودة في السوق إما مثبتة مسبقًا بوظيفة واحدة أو لها وظيفة توسعة واحدة. أثناء التشغيل في الموقع، يحتاج المرء إلى حمل جهازين، مما يشغل مساحة النقل ويزيد من تكلفة إدارة المعدات. يحقق KC-A02 التثبيت المسبق للجلبة وتوسيع فتحة الأنبوب في جهاز واحد، والذي يمكن استخدامه لكلا الوظيفتين في عملية واحدة. يجب حمل جهاز واحد فقط لكل عملية نزهة، وهو مناسب لمركبات الطوارئ الهندسية ومساحات التخزين الصغيرة في غرف محركات السفينة.

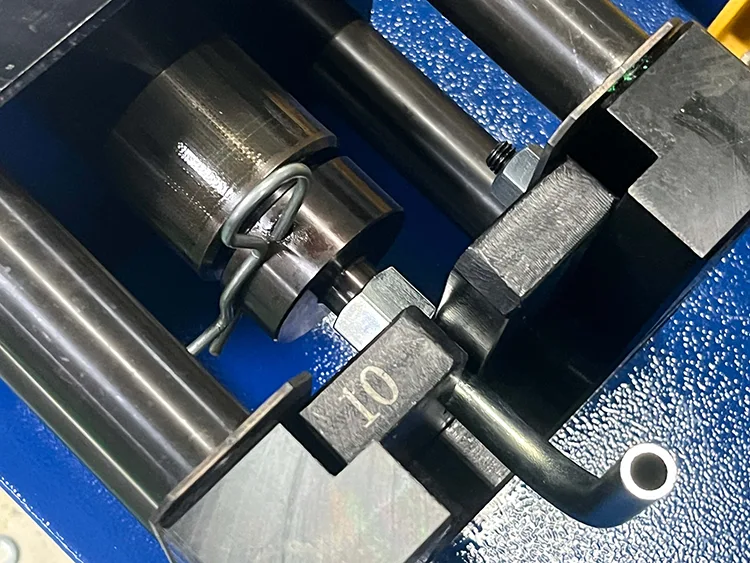

يتم طحن قوالب التثبيت المسبق والتوسيع للمعدات بشكل موحد وفقًا لمعيار خط الأنابيب الهيدروليكي ISO8434. يتم مطابقة كمية الضغط قبل التثبيت ومعلمات زاوية مخروط التمدد لنفس مادة الأنبوب بشكل متبادل، مما يؤدي إلى تجنب التسامح المفرط لملاءمة خط الأنابيب الناتج عن المعالجة بآلات مختلفة، ويمنع تسرب خط الأنابيب من المصدر.
يجب أن تعتمد آلات الحرق التقليدية التي يتم تجميعها مسبقًا من نوع المقابس الكهربائية على منافذ الطاقة وضواغط الهواء الخارجية لتوفير الطاقة. وهي غير قابلة للاستخدام تمامًا في سيناريوهات بدون مصدر طاقة كما هو الحال في المناجم البعيدة، والطرق الخارجية للإصلاحات الطارئة، والسفن البحرية، ومواقع البناء المتنقلة المؤقتة. لا يحتوي KC-A02 على متطلبات طاقة خارجية ويتم تشغيله فقط بالطاقة الهيدروليكية اليدوية. يمكن أن تعمل بثبات في جميع التضاريس وفي البيئات بدون كهرباء.

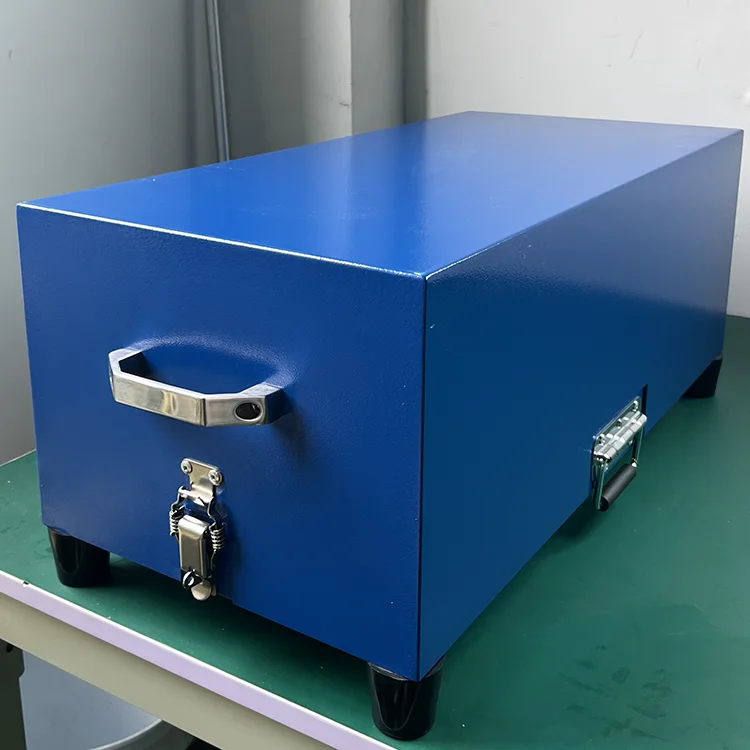

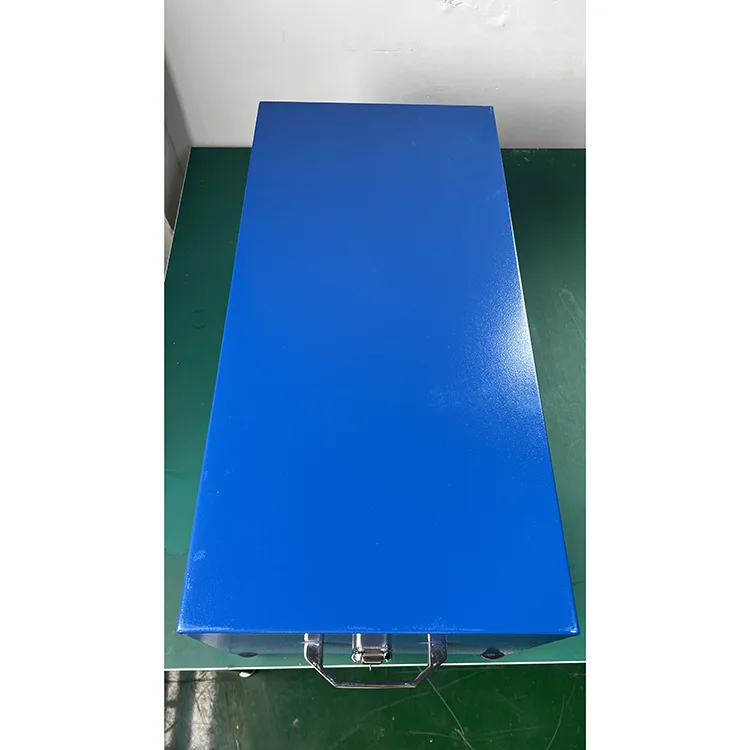

تم تصميم آلة حرق حلقة القطع اليدوية للتجميع المسبق بشكل أساسي لفنيي خطوط الأنابيب في الموقع، وفرق صيانة المعدات، وفرق البناء الهندسية ذات الاستعانة بمصادر خارجية. تتميز الماكينة بأنها خفيفة الوزن ومحمولة، ويمكن وضعها مباشرة في صندوق الأدوات أو حملها في مركبة، وهي مناسبة لصيانة خطوط الأنابيب من النوع النقطي وسيناريوهات التصنيع المسبق لخطوط الأنابيب صغيرة الحجم في الموقع.
يعتمد التثبيت المسبق للغطاء اليدوي النقي من نوع بثق اللولب التقليدي على عزم الدوران اللولبي الميكانيكي النقي. يتطلب التثبيت المسبق لأنبوب واحد ذو قطر كبير جهدًا تعاونيًا من ثلاثة أشخاص، مما يؤدي إلى وقت تشغيل طويل وإجهاد عالي جدًا للعمال. يعتمد هذا النموذج هيكل التضخيم الهيدروليكي، مما يقلل من مدخلات الموارد البشرية لنفس الأنبوب قبل التثبيت بنسبة 65%. يمكن لشخص واحد أن يكمل بشكل مستقل معالجة جميع مواصفات الأنابيب.
يواجه التثبيت المسبق اليدوي المباشر مشاكل في التحكم غير المتساوي في عزم الدوران. خاصة بالنسبة للأنابيب ذات القطر الكبير فوق DN25، هناك خطر كبير من ارتخاء الأكمام وخدوش ضغط جدار الأنبوب، مما قد يؤدي إلى تسرب وانفصال خط الأنابيب تحت ظروف الضغط العالي في المستقبل. يمكن لهيكل الضغط الهيدروليكي KC-A02 أن يحافظ على شوط بثق ثابت، والمعدل المؤهل للتثبيت المسبق للمنتجات النهائية هو نفس معدل آلة التثبيت المسبق للجلبة الكهربائية من النوع الثابت، مما يحل مشكلة الارتخاء تمامًا في التثبيت المسبق للقطر الكبير.
تستخدم معظم المنتجات التنافسية المماثلة منخفضة السعر عادةً أجسام المضخات ذات الجدران الرقيقة المصنوعة من الألومنيوم المصبوب والأختام المطاطية المنخفضة النهاية من النتريل. بعد 3-6 أشهر من الاستخدام، من المحتمل حدوث مشاكل مثل تسرب الزيت الهيدروليكي، وتخفيف الضغط، وتشقق جسم المضخة. يستخدم XYOON KC-A02 جسم مضخة تزوير متكامل من الفولاذ رقم 45 ومجهز بحشية إغلاق مغلقة بالكامل NBR (مطاط النتريل بوتادين). إنه يخضع لاختبار الضغط المستمر بمعدل 1.5 مرة واختبار الاحتفاظ بالضغط بمقدار 2000 مرة عند مغادرة المصنع، بدون تسرب الزيت أو تخفيف الضغط، وعمر الخدمة الخاص به هو أكثر من ضعف عمر المنتجات التنافسية العادية.
معظم أدوات التجميع المسبق الهيدروليكية اليدوية في الصناعة تدعم فقط الأكمام المتوهجة من سلسلة خفيفة الوزن (6-22 مم) ولا يمكن أن تكون متوافقة مع خطوط الأنابيب الهيدروليكية للخدمة الشاقة. إن آلة الحرق اليدوية للتجميع المسبق لحلقات القطع متوافقة بشكل موحد مع كل من الأكمام القياسية للخدمة الشاقة وخفيفة الوزن، ويمكنها معالجة أقطار الأنابيب التي تتراوح من 6 مم إلى 42 مم، مما يلبي متطلبات استخدام خطوط الأنابيب المختلطة لمختلف الصناعات مثل آلات البناء والتعدين والهندسة الكيميائية.
المعدات مجهزة وفقًا لمعايير المصنع بمجموعة كاملة من المواصفات المقابلة للقوالب وأدوات تجديد الزيت الهيدروليكي وأدلة التشغيل الورقية الصينية والإنجليزية؛ بالاعتماد على القدرة الإنتاجية لمصنع XYOON الخاص، يتم دعم الضبط الدقيق غير القياسي للقوالب. نقدم ضمانًا كاملاً للماكينة لمدة عامين، واستبدالًا مجانيًا لأجزاء الختم لمدة عام واحد، ويمكن للعملاء العالميين التقدم مباشرة للحصول على قطع الغيار الداعمة للمصنع الأصلي.
Q1: هل يمكن لـ KC-A02 معالجة الأنابيب الهيدروليكية المصنوعة من الفولاذ المقاوم للصدأ؟
ج: نعم، القوالب القياسية متوافقة مع الفولاذ الكربوني والفولاذ المقاوم للصدأ 304، النوعان الشائعان من الأنابيب الهيدروليكية غير الملحومة. لا ينصح بمعالجة أنابيب الفولاذ المقاوم للصدأ الخاصة السميكة التي يزيد سمك جدارها عن 2.5 مم، لأنها عرضة للتسبب في تآكل العفن.
س2: هل من الضروري إضافة زيت الهيدروليك قبل الاستخدام؟
ج: إن آلة حرق حلقة القطع اليدوية للتجميع المسبق تكون مملوءة مسبقاً بالزيت الهيدروليكي المقاوم للتآكل وذو درجة الحرارة المنخفضة عندما تغادر المصنع. ليست هناك حاجة للتزييت الأولي عند استلام المنتج؛ يلزم تجديد 46 زيتًا هيدروليكيًا مضادًا للتآكل فقط أثناء الصيانة السنوية أو عند حدوث تسرب في الضغط.
س 3: كيف يمكن التمييز بين الآلة المجمعة مسبقًا لتركيب المقبس الكهربائي المحمول والآلة المتكاملة اليدوية للتوسيع المسبق KC-A02؟
ج: بالنسبة لورش العمل الثابتة وسيناريوهات إمدادات الطاقة المستقرة على المدى الطويل، يتم اختيار النموذج الكهربائي المحمول؛ بالنسبة لسيناريوهات مثل المناطق النائية بدون كهرباء، وخطوط الأنابيب على ارتفاعات عالية، وصيانة السفن البحرية، والإصلاحات الطارئة المتفرقة، اختر مباشرة الماكينة المتكاملة اليدوية للتوسعة المسبقة KC-A02.
س 4: هل يتوافق مع معايير معالجة خطوط الأنابيب الدولية؟
ج: تتوافق معلمات المعالجة للآلة بأكملها مع معايير الأنابيب الدولية ISO 8434 وDIN 2353. لقد حصل جسم المعدات على شهادة CE ويمكن تصديره مباشرة إلى أسواق أوروبا والشرق الأوسط.
س5: هل سيكون هناك خطر انفجار المضخة عند صيانتها لفترة طويلة؟
ج: جسم المضخة مجهز بصمام تخفيف الفائض والضغط. عندما يتم الوصول إلى ضغط العمل المقدر، فإنه سيتم تخفيف الضغط تلقائيًا. لا يوجد خطر انفجار مضخة الضغط الزائد، وهي تتوافق مع لوائح سلامة المعدات الميكانيكية للاتحاد الأوروبي.
