ملخص المقال:يجب أن يتحمل وصلة الخرطوم الهيدروليكي الموثوقة الضغط والاهتزاز والأحمال النبضية المتكررة وبيئات التشغيل الصعبة. مصممة بشكل صحيحالعقص الأكمام الهيدروليكيةينشئ اتصالًا ميكانيكيًا دائمًا بين الخرطوم الهيدروليكي وساق الخرطوم المطابق من خلال الضغط الشعاعي المتحكم فيه. تشرح هذه المقالة كيفية عمل الأكمام المجعدة، وما هي المواد والمواصفات المهمة، وأماكن استخدامها، وكيفية اختيار الحل المناسب للأنظمة الهيدروليكية عالية الضغط.
جدول المحتويات
- ما هو الأكمام الهيدروليكية العقص؟
- كيف يعمل الغلاف الهيدروليكي العقص؟
- ما هي المواصفات المهمة عند اختيار الأكمام العقص؟
- ما هي المواد المتوفرة لأكمام العقص الهيدروليكية؟
- ما هي المزايا الرئيسية؟
- أين يتم استخدام الأكمام الهيدروليكية العقص؟
- كيف ينبغي تثبيت الأكمام الهيدروليكية العقص؟
- كيف تؤثر جودة التصنيع على الأداء؟
- الأسئلة المتداولة
- كيف يمكنك الحصول على الغلاف الهيدروليكي المناسب؟
ما هو الأكمام الهيدروليكية العقص؟

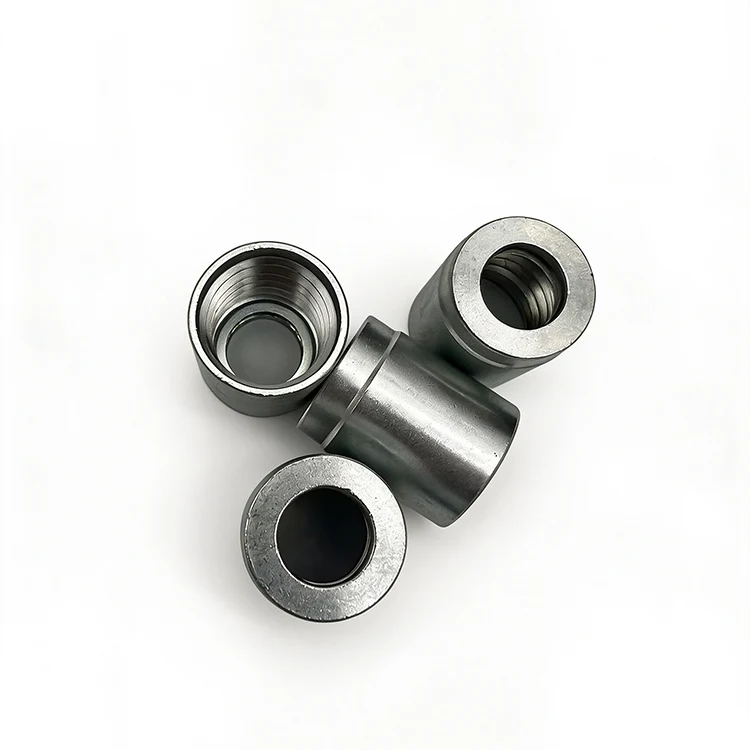

A العقص الأكمام الهيدروليكيةهو مكون معدني أسطواني يستخدم في تجميعات الخراطيم الهيدروليكية.شيونتقوم بتصنيع الأكمام المصممة للعمل مع سيقان الخراطيم والخراطيم الهيدروليكية المطابقة. أثناء التجميع، تقوم آلة تجعيد مخصصة بضغط الكم بشكل قطري، مما يتسبب في تشوه متحكم فيه حول الخرطوم والساق. والنتيجة هي اتصال ميكانيكي دائم مصمم لمقاومة التسرب والاهتزاز ونبضات الضغط وسحب الخرطوم.
على عكس مشابك الخرطوم العادية التي تعتمد بشكل أساسي على قوة التثبيت الخارجية، فإن الأكمام المجعدة بشكل صحيح تشكل اتصالاً أكثر تكاملاً بين الخرطوم والكم والتركيب. وهذا يجعل التصميم مناسبًا للتطبيقات الهيدروليكية حيث يكون الأداء المستقر تحت الضغط العالي أمرًا ضروريًا.
تم تصميم حل XYOON وفقًا لمتطلبات الأبعاد SAE وDIN شائعة الاستخدام، وهو متاح للعديد من إنشاءات الخراطيم الهيدروليكية، بما في ذلك أنواع الخراطيم 1SN و2SN و4SP و4SH.
كيف يعمل الغلاف الهيدروليكي العقص؟
يعتمد مبدأ العمل على الضغط الشعاعي المتحكم فيه. يتم وضع الكم فوق الخرطوم المناسب ومجموعة التركيب قبل وضعه في آلة تجعيد مناسبة. تقوم الآلة بعد ذلك بتطبيق قوة أو قطر تجعيد محدد مسبقًا.
- مطابقة المكونات:يتم اختيار الكم والخرطوم وساق الخرطوم وفقًا لمواصفاتها المتوافقة.
- تحضير الخرطوم:يتم قطع الخرطوم وإعداده وفقًا لمتطلبات التجميع.
- حَشد:يتم إدخال الخرطوم على ساق الخرطوم المطابق ويتم وضع الكم بشكل صحيح.
- العقص:تقوم آلة العقص بضغط الغلاف بالتساوي حول المجموعة.
- تقتيش:يتم فحص التجميع النهائي للتأكد من دقة الأبعاد، والموضع الصحيح، والعيوب المرئية.
قطر التجعيد مهم بشكل خاص. يمكن أن يؤدي الضغط المفرط إلى إتلاف تقوية الخرطوم أو الأنبوب الداخلي، في حين أن الضغط غير الكافي قد يقلل من قوة الاحتفاظ ويزيد من خطر التسرب أو الانسحاب. لهذا السبب، يجب على الشركات المصنعة وفنيي تجميع الخراطيم دائمًا اتباع معلمات التجعيد المحددة لمجموعة الخرطوم والتركيبات المحددة.
ما هي المواصفات المهمة عند اختيار الأكمام العقص؟
تعمل مجموعات الخراطيم الهيدروليكية تحت ضغط ودرجة حرارة وتآكل وظروف ميكانيكية مختلفة على نطاق واسع. ولذلك فإن اختيار الغلاف يجب أن يتضمن أكثر من مجرد مطابقة أبعاده الخارجية.
| المعلمة | مواصفات شيون | لماذا يهم؟ |
|---|---|---|
| مادة | الكربون الصلب، 304 الفولاذ المقاوم للصدأ، 316L الفولاذ المقاوم للصدأ | يحدد القوة الميكانيكية ومقاومة التآكل |
| خرطوم قابل للتطبيق | 1SN، 2SN، 4SP، 4SH | يضمن التوافق مع هياكل الخراطيم المختلفة |
| ضغط العمل | ما يصل إلى 600 بار / 8700 رطل لكل بوصة مربعة | يدعم التطبيقات الهيدروليكية ذات الضغط العالي |
| التسامح الأبعاد | تحكم يصل إلى ±0.05 مم | يساعد على تحقيق تشوه تجعيد متناسق |
| المعالجة السطحية | طلاء الزنك، الفوسفات الأسود، التخميل غير القابل للصدأ | يحسن مقاومة التآكل ومتانة الخدمة |
| مقاومة رذاذ الملح | أكثر من 500 ساعة للإصدارات المطلية بالزنك | يوفر حماية إضافية في البيئات المسببة للتآكل |
| المعايير المعمول بها | ساي J516/دين | يدعم توافق الأبعاد مع الأنظمة القياسية |
بالنسبة للمشتريات الهندسية، يجب على المشترين أيضًا التحقق من بنية الخرطوم، وهندسة التركيب، وقطر التجعيد، وضغط التشغيل، ودرجة حرارة العمل، ومعدات التركيب، والتعرض البيئي قبل وضع اللمسات النهائية على المواصفات.
ما هي المواد المتوفرة لأكمام العقص الهيدروليكية؟
يؤثر اختيار المواد بشكل مباشر على كيفية أداء الغلاف في بيئات مختلفة. توفر XYOON العديد من خيارات معالجة المواد والأسطح لتلبية متطلبات النظام الهيدروليكي المختلفة.
الكربون الصلب
يوفر الفولاذ الكربوني مزيجًا عمليًا من القوة الميكانيكية وكفاءة التكلفة. يمكن استخدام التشطيبات المطلية بالزنك أو الفوسفات الأسود لتحسين حماية السطح. يعد هذا الخيار مناسبًا للعديد من التطبيقات الهيدروليكية الإنشائية والصناعية والمتنقلة حيث لا تكون بيئة التشغيل شديدة التآكل.
304 الفولاذ المقاوم للصدأ
يوفر الفولاذ المقاوم للصدأ 304 مقاومة أقوى للتآكل من الفولاذ الكربوني التقليدي، وهو مناسب للبيئات النظيفة والتطبيقات المسببة للتآكل بشكل معتدل. يمكن تخميل سطحه لتعزيز الحماية من التآكل.
316L الفولاذ المقاوم للصدأ
تم تصميم الفولاذ المقاوم للصدأ 316L للبيئات المسببة للتآكل الأكثر تطلبًا. توفر تركيبته المحتوية على الموليبدينوم مقاومة محسنة للتآكل المرتبط بالكلوريد، مما يجعله مفيدًا بشكل خاص للتطبيقات البحرية والبحرية والكيميائية وغيرها من التطبيقات القاسية.
يجب أن يعتمد الاختيار بين هذه المواد على بيئة التشغيل الفعلية بدلاً من تفضيل المواد وحدها.
ما هي المزايا الرئيسية؟
يساهم الغلاف الهيدروليكي المصمم جيدًا في الموثوقية الشاملة لمجموعة الخرطوم بدلاً من العمل كمكون معدني معزول.
- دقة الأبعاد التي تسيطر عليها:يساعد التحكم الدقيق في الأبعاد في الحفاظ على تشوه التجعيد المتسق وجودة التجميع.
- القدرة على الضغط العالي:يمكن للتكوينات المتوافقة أن تدعم ضغوط العمل حتى 600 بار أو 8700 رطل لكل بوصة مربعة.
- مقاومة الاهتزاز:تم تصميم الوصلة المجعدة الدائمة لتظل مستقرة تحت الاهتزاز الميكانيكي ونبضات الضغط.
- الحماية من التآكل:يوفر طلاء الزنك والفوسفات الأسود والفولاذ المقاوم للصدأ 304 والفولاذ المقاوم للصدأ 316L خيارات لبيئات مختلفة.
- هيكل صديق للخرطوم:تساعد الشطب الداخلي الناعم على تقليل الأضرار غير الضرورية التي تلحق بالطبقة الخارجية للخرطوم أثناء التجميع.
- قابلية التبادل:التوافق مع متطلبات SAE J516 وDIN يدعم التوافق مع أنظمة التركيب الهيدروليكية المستخدمة على نطاق واسع.
تعتبر هذه الخصائص مهمة بشكل خاص عند تركيب مجموعة خرطوم هيدروليكي في المعدات التي تعاني من الحركة المتكررة أو تقلبات الضغط أو ظروف الصيانة الصعبة.
أين يتم استخدام الأكمام الهيدروليكية العقص؟
توجد مجموعات الخراطيم الهيدروليكية في الآلات المتنقلة، والمعدات الصناعية، وأنظمة النقل، والتطبيقات الهندسية شديدة التحمل. يمكن للجلبة المختارة بشكل صحيح أن تدعم نقل السوائل بشكل موثوق عبر هذه البيئات.
| صناعة | التطبيقات النموذجية | متطلبات المفتاح |
|---|---|---|
| آلات البناء | الحفارات واللوادر والرافعات والجرافات | مقاومة الضغط والاهتزاز |
| التعدين | الدعامات الهيدروليكية والمعدات تحت الأرض | المتانة في البيئات الصعبة |
| زراعة | الجرارات والحصادات وأنظمة الري | وصلات هيدروليكية متنقلة موثوقة |
| الهيدروليكية الصناعية | آلات القولبة بالحقن ووحدات الطاقة الهيدروليكية | عملية مستقرة على المدى الطويل |
| البحرية والبحرية | الأنظمة الهيدروليكية للسفن وآلات سطح السفينة | المقاومة للتآكل والموثوقية |
بالنسبة للمعدات التي تعمل في البيئات الساحلية أو البحرية أو العدوانية كيميائيًا، يمكن أن توفر خيارات الفولاذ المقاوم للصدأ حماية إضافية من التآكل مقارنةً بتكوينات الفولاذ الكربوني التقليدية.
كيف ينبغي تثبيت الأكمام الهيدروليكية العقص؟
دقة التثبيت لا تقل أهمية عن جودة المكونات. حتى الكم المُصنع بدقة يمكن أن يكون أداءه سيئًا عند استخدام معلمة خرطوم أو تركيب أو تجعيد خاطئة.
- تأكد من نوع الخرطوم وحجمه قبل التجميع.
- قم بمطابقة الكم مع ساق الخرطوم المناسب وتركيبه.
- افحص الجلبة والخرطوم للتأكد من عدم وجود أي تلوث أو نتوءات أو تلف واضح.
- ضع الكم وساق الخرطوم وفقًا لتعليمات التجميع.
- استخدم آلة تجعيد مناسبة وقطر التجعيد الموصى به.
- تحقق من التجعيد النهائي بصريًا وأبعاديًا.
- إجراء اختبار الضغط أو التسرب المناسب عند طلب التطبيق.
بالنسبة لإنتاج OEM وتجميع الخراطيم كبيرة الحجم، يعد الحفاظ على معلمات التجعيد القياسية أمرًا مهمًا بشكل خاص لأنه يقلل من الاختلاف بين الدفعات والمشغلين.
كيف تؤثر جودة التصنيع على الأداء؟
تعمل الأكمام الهيدروليكية كجزء من مجموعات تحمل الضغط، لذا فإن اتساق التصنيع أمر ضروري. تطبق XYOON عملية مراقبة الجودة التي تغطي فحص المواد الخام، وتصنيع الآلات CNC الدقيقة، وفحص الأبعاد، والتحقق من الشطب، وفحص معالجة السطح.
يتم التحكم في التسامح المعلن للقطر الداخلي إلى ±0.05 مم، بينما يساعد فحص معالجة سطح الدفعة في الحفاظ على الحماية المتسقة من التآكل. تنص XYOON أيضًا على أنه يمكن تتبع المنتجات من خلال أرقام الدفعات الفريدة، مما يدعم إدارة الجودة وإمكانية تتبع الإنتاج.
بالنسبة للمشترين الذين يحصلون على مكونات هيدروليكية من مصنع أو مورد صيني، قد تتضمن الوثائق المفيدة معلومات المواد وسجلات الفحص وبيانات الأبعاد والمعايير المعمول بها وإمكانية تتبع الدُفعات. هذه التفاصيل يمكن أن تجعل التفتيش الوارد وإدارة الموردين على المدى الطويل أسهل.
للحصول على معلومات إضافية حول المكونات ذات الصلة، يمكن للمشترين أيضًا الاستكشافتجهيزات الأنابيب الهيدروليكيةوالأوسعكم هيدروليكيمجموعة المنتجات.
الأسئلة المتداولة
1. هل الأكمام الهيدروليكية المجعدة متوافقة مع العلامات التجارية المختلفة لجذع الخراطيم؟
يعتمد التوافق على مواصفات الأبعاد ومعايير الخرطوم والتركيبات المعمول بها. تصمم XYOON أكمامها وفقًا لمتطلبات SAE J516 وDIN وتنص على أن المنتجات المتوافقة يمكن أن تكون قابلة للتبديل مع أنظمة جذع الخراطيم السائدة.
2. هل يمكن لشركة XYOON توفير معلمات العقص؟
نعم. توفر XYOON معلمات قياسية لقطر التجعيد لأحجام مختلفة ويمكن أن تقدم إرشادات بناءً على العلامة التجارية المحددة للخرطوم وتكوين التجميع.
3. ما هو الحد الأقصى لضغط العمل؟
تم تصنيف تكوينات XYOON المحددة لضغوط العمل حتى 600 بار، أي ما يعادل حوالي 8700 رطل لكل بوصة مربعة. يجب دائمًا تأكيد الضغط الفعلي المسموح به وفقًا للمواصفات الكاملة لمجموعة الخرطوم.
4. هل تتوفر خيارات الفولاذ المقاوم للصدأ؟
نعم. تقدم XYOON خيارات الفولاذ المقاوم للصدأ 304 و316L. يعتبر 316L مناسبًا بشكل خاص للتطبيقات التي تتطلب مقاومة معززة للكلوريد والبيئات المسببة للتآكل.
5. هل هناك حد أدنى لكمية الطلب؟
وفقًا لمعلومات منتج XYOON، لا تحتوي الأحجام العادية على موك صارم ويمكن قبول أوامر العينات. المقاسات المخصصة تبدأ من 500 قطعة.
6. ما هي أنواع الخراطيم التي يمكن استخدامها مع هذه الأكمام؟
تتضمن أنواع الخراطيم المتوافقة المدرجة خراطيم مضفرة 1SN و2SN وخراطيم حلزونية 4SP و4SH. يجب أن تتطابق المواصفات الدقيقة للكم مع الخرطوم المحدد وساق الخرطوم.
كيف يمكنك الحصول على الغلاف الهيدروليكي المناسب؟
يتطلب اختيار الجلبة الهيدروليكية الصحيحة الانتباه إلى بنية الخرطوم، وأبعاد التركيب، ومتطلبات الضغط، والمواد، والتعرض للتآكل، ومعلمات العقص. يدعم XYOON متطلبات تركيب خطوط الأنابيب الهيدروليكية القياسية والمخصصة، مع التوجيه الفني لمعلمات العقص، واستكشاف الأخطاء وإصلاحها، وملحقات تجميع الخراطيم ذات الصلة.
إذا كنت تقوم بتوفير مكونات الخراطيم الهيدروليكية لآلات البناء، أو معدات التعدين، أو الآلات الزراعية، أو الأنظمة الهيدروليكية الصناعية، أو التطبيقات البحرية، فاطلع على مواصفات الأكمام الهيدروليكية XYOON أو اتصل بالفريق الهندسي للحصول على توصيات مطابقة. للشراء بكميات كبيرة، أو متطلبات OEM، أو الأبعاد المخصصة، أو حلول التركيب الهيدروليكي الكاملة،اتصل بنااليوم لمناقشة طلبك والحصول على عرض أسعار مناسب ودعم فني.
