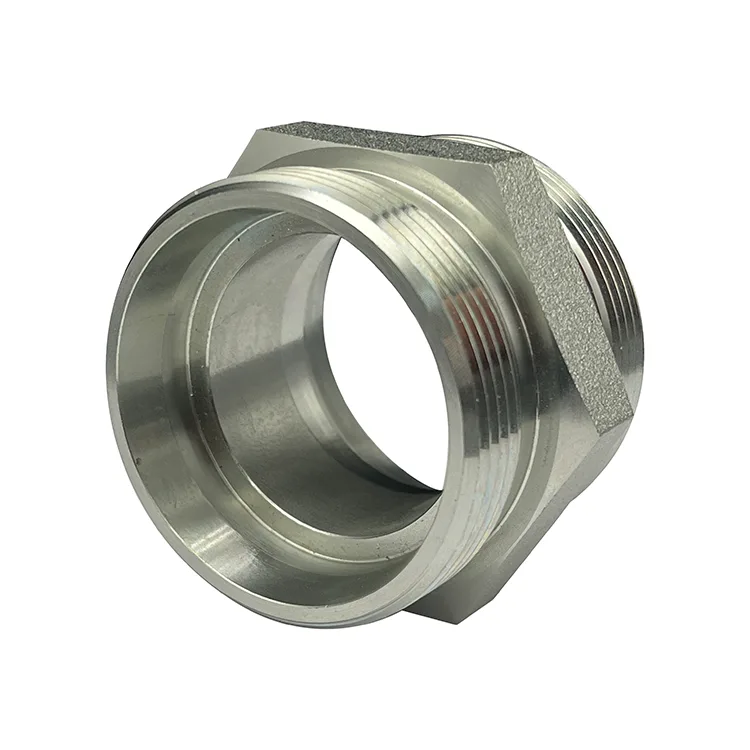

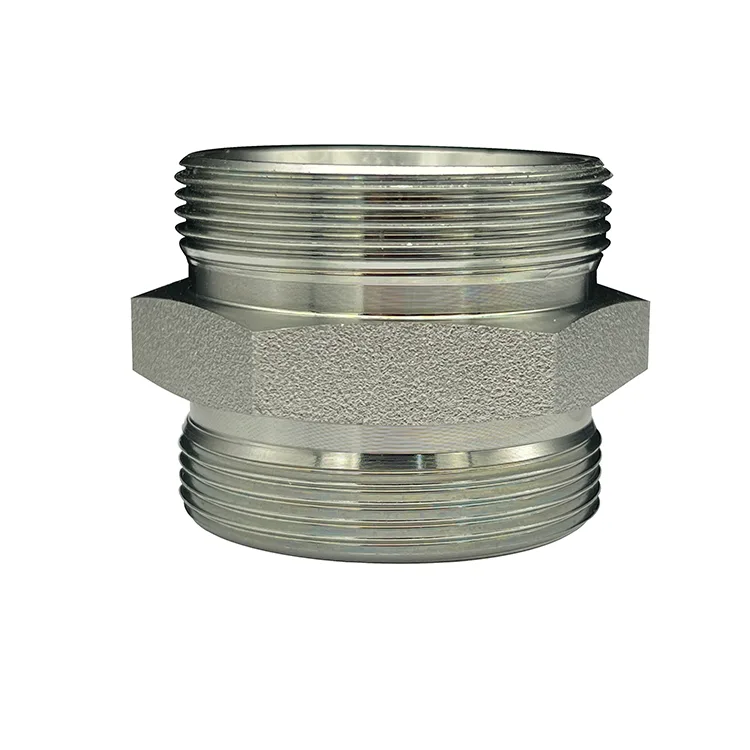

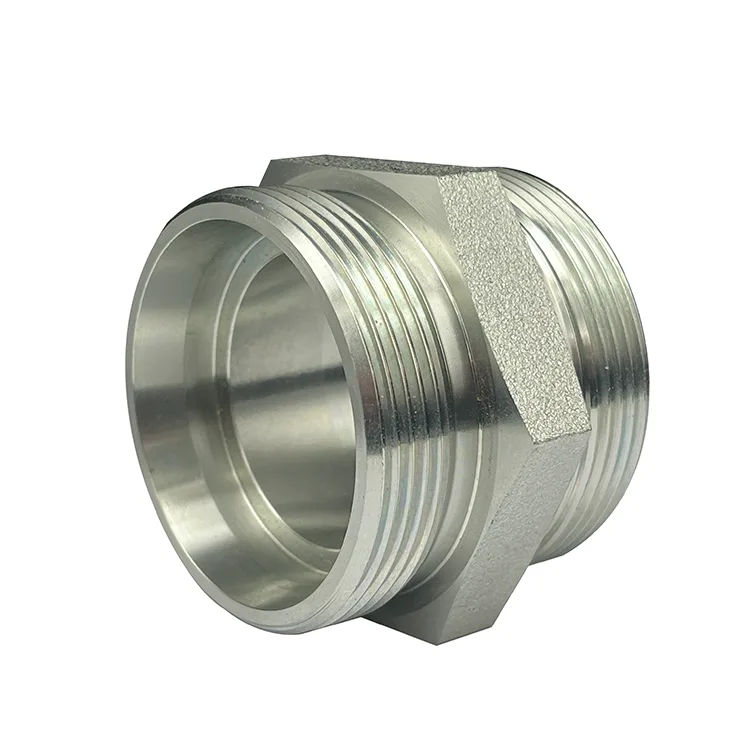

إن التركيبات الهيدروليكية المخفض XYOON عبارة عن موصلات تحويل قطرية مُصنعة بدقة ومصممة لربط أنبوبين أو منافذ بأحجام مختلفة ضمن نفس معيار الاتصال. تم تصنيعها من مخزون القضبان الصلبة مع تجويف انتقالي مدبب مصمم هندسيًا، وهي توفر تغييرًا سلسًا وخاليًا من الاضطرابات مع الحفاظ على تصنيف الضغط الكامل ومحاذاة الختم المثالية. متوفرة بأنماط ضغط وترابط وتكوين بمقدار 24 درجة عبر جميع معايير الصناعة الرئيسية، وهي تحل محل مجموعات التركيبات المكدسة بمكون واحد مدمج وخالي من التسرب وموفر للطاقة.
يحل الانتقال المستدق السلس الذي يحاكي التدفق محل التجاويف الحادة المتدرجة. يتحقق الاختبار المستقل من فقدان ضغط أقل بنسبة 35% عند التدفق المقدر، وخفض تراكم حرارة النظام واستهلاك الطاقة لوحدات HPU عالية التدفق.
يتم تشكيل كل من التجاويف وأسطح الختم في رمي CNC واحد للتخلص من خطأ المحاذاة. يضمن الجريان الذي يبلغ ≥0.05 مم وجود أنابيب متحدة المحور بشكل مثالي، وعدم وجود حمل جانبي على موانع التسرب، وقوة إغلاق موحدة - أفضل 4 مرات من المخفضات الملحومة.
تعمل سماكة الجدار الإضافية والشرائح الداخلية المخلوطة عند نقطة تغيير القطر المركزة على الضغط على منع تشقق الكلال تحت نبض الضغط والاهتزاز، ويتم التحقق من ذلك بواسطة مليون دورة نبضية كاملة الضغط.
يمر كل تجويف داخلي بعملية إزالة الأزيز والتلميع على مرحلتين، دون ترك أي رقائق أو نتوءات معدنية متبقية. يؤدي هذا إلى التخلص من السبب الخفي العلوي لتلف المضخة والصمام الناتج عن ملوثات النظام السائبة.
نسب القطر القياسية تصل إلى 4:1 في المخزون، والنسب المخصصة تصل إلى 6:1 متوفرة. تغطي التكوينات المخفضات المستقيمة، وأكواع التخفيض بمقدار 90 درجة، وتخفيض المحملات لجميع تخطيطات الأنابيب.
|

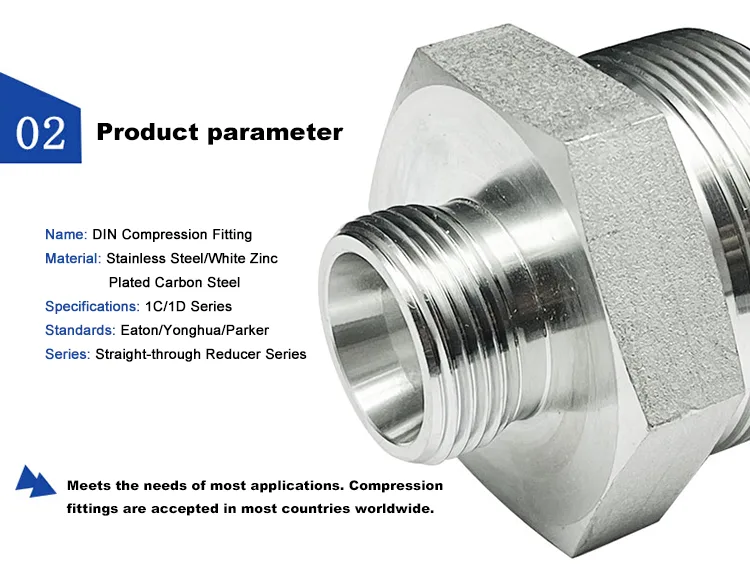

المعلمة |
مواصفة |
|
اسم المنتج |
تركيب هيدروليكي المخفض |
|
مادة |
الكربون الصلب / الفولاذ المقاوم للصدأ 304 / 316L |
|
المعايير |
DIN 24 درجة مخروط / NPT / BSPP |
|
تركيز |
.050.05 مم (معالجة أحادية الإعداد) |
|
هبوط الضغط |
35% أقل من المخفضات المتدرجة |
|
دورة الحياة الدافعة |
أكثر من 1,000,000 دورة |
|
النسبة القياسية |
ما يصل إلى 4:1 (متوفر) |
|
نسبة مخصصة |
ما يصل إلى 6:1 (متوفر) |
|
التكوينات |
مخفض مستقيم / كوع مخفض بزاوية 90 درجة / نقطة الإنطلاق المخففة |
|
المعالجة السطحية |
طلاء الزنك / التخميل / التلميع الكهربائي |
|
تتحمل النهاية |
منزوعة الأزيز ومصقولة على مرحلتين |
س: هل يسبب المخفض خسارة كبيرة في ضغط النظام؟
ج: إن مخفض التجويف المستدق المصمم بشكل صحيح لا يؤدي إلا إلى الحد الأدنى من فقدان الضغط، عادةً ما يتراوح بين 3 إلى 5% عند التدفق المقدر. يمكن أن تتسبب مخفضات السرعة ذات التصميم السيئ في خسارة أكبر بكثير. تم تحسين تصميمنا للتدفق للحفاظ على انخفاض الضغط عند أدنى مستوى ممكن.
س: ما الفرق بين المخفضات المركزية والغريبة الأطوار؟
ج: منتجنا القياسي متحد المركز — حيث يشترك كلا التجويفين في نفس خط الوسط — ويستخدم في معظم الخطوط الهيدروليكية وخطوط الضغط. تحتوي المخفضات اللامركزية على تجاويف موازنة، تُستخدم في تدفق الجاذبية أو خطوط شفط المضخة لمنع الجيوب الهوائية. نقوم بتصنيع مخفضات لامركزية عند الطلب.
س: ما هي نسبة القطر القصوى التي يمكنك إنتاجها؟
ج: تصل مخفضات المخزون القياسية إلى نسبة 4:1. بالنسبة للتطبيقات المخصصة، يمكننا إنتاج نسب تصل إلى 6:1 مع هندسة انتقال التدفق المحسنة بالكامل.
س: كيف يمكنني تحديد حجم المخفض الصحيح لنظامي الهيدروليكي؟
ج: نحتاج إلى ثلاثة معايير رئيسية:
① حجم الأنبوب/المنفذ الأكبر،
② حجم الأنبوب/المنفذ الأصغر،
③ معدل تدفق النظام وضغط التشغيل. وبناء على ذلك، نوصي بتكوين المخفض الأمثل والتحقق من أن انخفاض الضغط يظل ضمن الحدود المقبولة لنظامك.
س: ما هو الفرق بين المخفض ومحول التخفيض؟
ج: يقوم المخفض بتوصيل أنبوبين أو منفذين بأحجام مختلفة ضمن نفس معيار الاتصال (على سبيل المثال، كلا مخروطي DIN 24°، بأقطار مختلفة). يقوم محول التخفيض بتوصيل معايير مختلفة وأحجام مختلفة في وقت واحد (على سبيل المثال، DIN إلى NPT مع تغيير الحجم). اختر المخفض لتغييرات الحجم القياسي نفسه؛ اختر محول تقليل لتغييرات الحجم عبر المعايير.
