تقوم تركيبات الخراطيم الهيدروليكية بتوصيل الخراطيم المرنة بالمضخات والصمامات والأسطوانات والأنابيب الصلبة لنقل الطاقة الهيدروليكية مع امتصاص الاهتزاز والتمدد الحراري والحركة الميكانيكية. غالبًا ما تعاني التركيبات ذات الهندسة السيئة من نفخ الخراطيم وتسرب التماس والتآكل المبكر، مما يتسبب في توقف العمل بشكل مكلف ومخاطر السلامة.

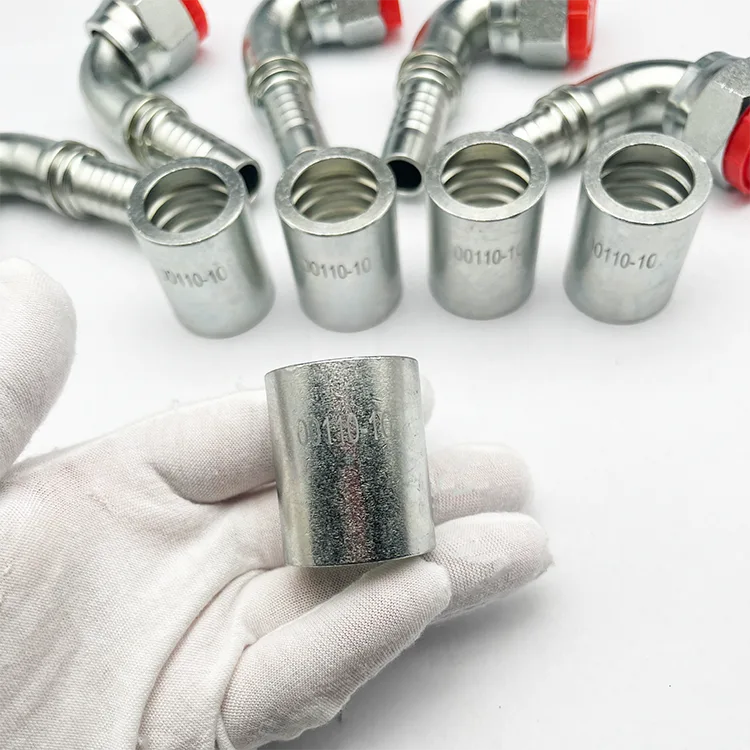

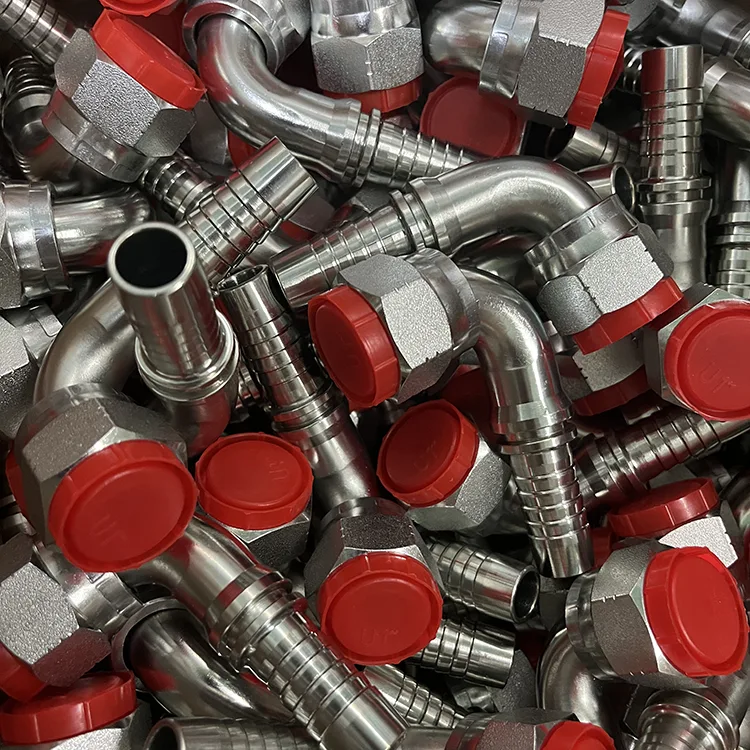

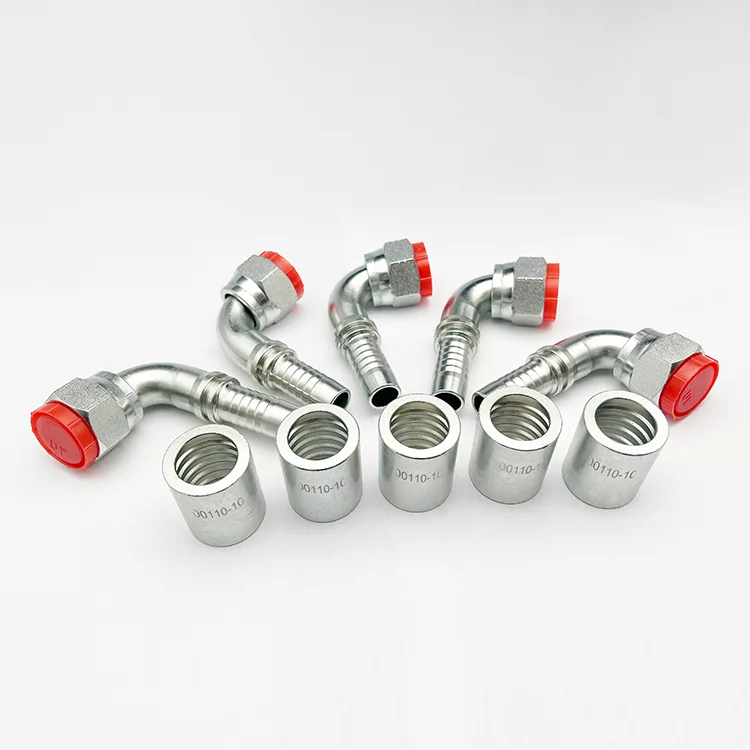

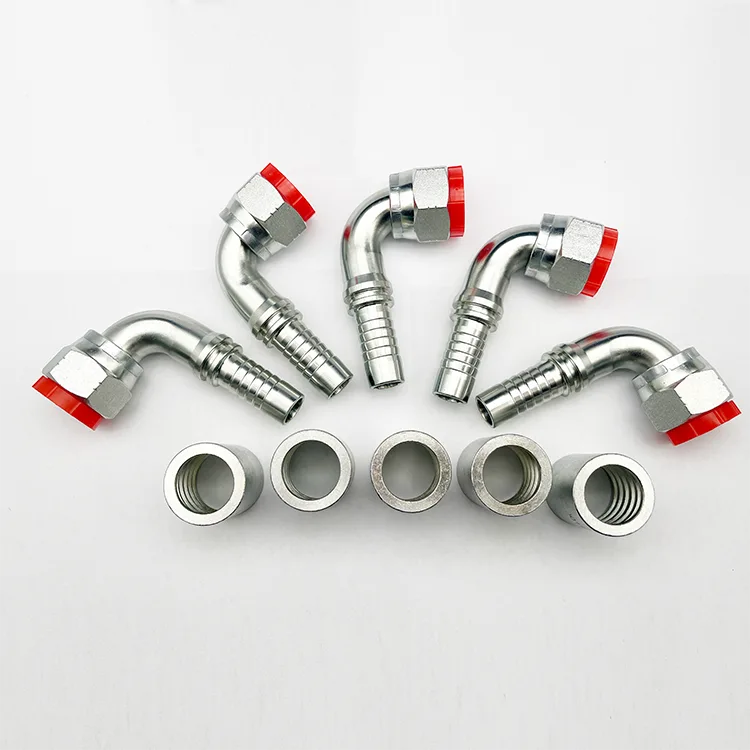

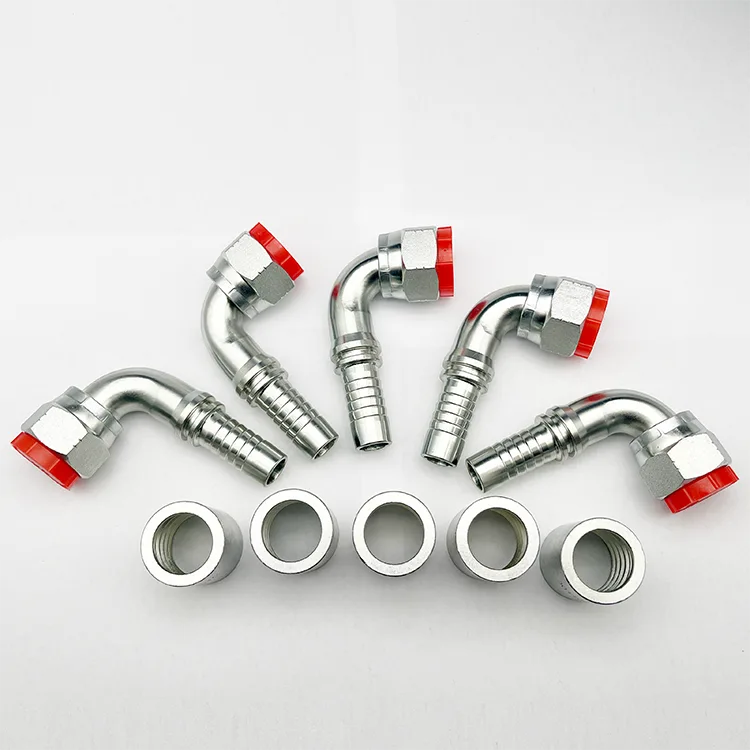

تتكون تركيبات خرطوم XYOON من جذع مصنوع بدقة وأكمام مجعدة. عندما يتم تجعيدها وفقًا للمواصفات، فإن الأشواك الداخلية تعض بعمق في تقوية الخرطوم لتشكل تعشيقًا ميكانيكيًا دائمًا عالي القوة وختمًا مانعًا للتسرب. وهي متوفرة بجميع المعايير العالمية الرئيسية، وهي تمثل حل التوصيل الموثوق للخطوط الهيدروليكية المرنة.
|
المعلمة |
مواصفة |
|
اسم المنتج |
تركيب خرطوم هيدروليكي |
|
مادة |
الكربون الصلب / الفولاذ المقاوم للصدأ 316L |
|
ضغط العمل |
ما يصل إلى 400 بار (40MPa) |
|
المعايير |
DIN 24 درجة مخروط، JIC 37 درجة مضيئة، NPT، BSPP / BSPT، ORFS |
|
توافق الخرطوم |
جديلة سلكية / خرطوم حلزوني (راجع الأحجام المحددة) |
|
المعالجة السطحية |
8-12μm طلاء الزنك ثلاثي التكافؤ + التخميل |
|
مقاومة رذاذ الملح |
500+ ساعة |
|
نوع تجعيد |
غلاف سميك الجدار مع تشوه موحد |
|
قوة الانسحاب |
يتجاوز قوة انفجار خرطوم |
|
شهادة |
ISO 9001:2015، CE PED، ROHS، REACH، EN 10204 3.1 |
تصميم بارب مضاد للسحب:شكل بارب محسّن متعدد الصفوف يعض بالتساوي في تقوية الخرطوم. قوة السحب تتجاوز قوة انفجار الخرطوم، مما يمنع فشل النفخ الكارثي.
كم تجعيد سميك الجدار:كم قياس أثقل مع تشوه تجعيد موحد، لا يتشقق أو يعود إلى الخلف بعد التجعيد. يحافظ على قوة التثبيت المتسقة تحت نبض الضغط.
أسطح الختم الدقيقة:تضمن مخاريط ووجوه الغلق الأرضي اتصالًا محكمًا للتسرب بمكونات التزاوج، مع عدم وجود أي بكاء بطيء في ظل الاهتزاز طويل المدى.
التغطية القياسية الكاملة:تكوينات مخروطية DIN 24°، وJIC 37° مضيئة، وNPT، وBSPP/BSPT، وORFS، كلها متوفرة في المخزون من أجل توفير مصدر واحد.
مقاومة دائمة للتآكل:طلاء زنك ثلاثي التكافؤ 8-12 ميكرومتر مع التخميل، مقاومة لرذاذ الملح لأكثر من 500 ساعة للبيئات الخارجية والقاسية.
آلات البناء، معدات التعدين، آلات القولبة بالحقن، الآلات الزراعية، مناولة المواد، الهيدروليكية البحرية، وحدات الطاقة الهيدروليكية.
ISO 9001:2015، الامتثال CE PED، المواد المتوافقة مع ROHS & REACH، تقارير الاختبار EN 10204 3.1 متاحة عند الطلب.
1، التحليل الطيفي للمواد الخام والتحقق من الصلابة لكل دفعة حرارية.
2، عملية تدقيق الأبعاد كل ساعة؛ فحص مقياس الخيط بنسبة 100%.
3 、 ختم السطح الشخصي وفحص الخشونة.
4. اختبار قوة السحب لكل دفعة على التجميعات المجعدة.
5. الفحص البصري النهائي لعيوب الطلاء والنتوءات.
إمكانية التتبع الكامل عن طريق رقم الدفعة الفريد.
س1: ما الفرق بين وصلة الخرطوم وتركيبة الأنبوب؟
ج: تم تصميم تركيبات الخراطيم للخراطيم المطاطية المرنة باستخدام غلاف مجعد وساق شائكة للإمساك بتعزيز الخرطوم. تجهيزات الأنابيب مخصصة للأنابيب المعدنية الصلبة التي تستخدم لدغة الطويق أو ختم الخيط. تركيبات الخراطيم تمتص الاهتزاز والحركة؛ توفر تجهيزات الأنابيب وصلات صلبة ودائمة.
س 2: هل تقدمون بيانات ومواصفات العقص؟
ج: نعم. يأتي كل تركيب هيدروليكي للخرطوم مزودًا ببيانات تجعيد متطابقة بما في ذلك قطر التجعيد ومواصفات قوة التجعيد. نحن نقدم مخططات تجعيد مفصلة ووثائق فنية لضمان التجميع الصحيح لمعدات التجعيد الخاصة بك.
س3: ما هي أنواع الخراطيم المتوافقة مع هذه التركيبات؟
ج: تجهيزاتنا متوافقة مع الخراطيم الهيدروليكية ذات جديلة الأسلاك القياسية والخراطيم الحلزونية. بالنسبة للعلامات التجارية والإنشاءات المحددة للخراطيم، يرجى استشارة فريقنا الفني بشأن مواصفات الخرطوم الخاص بك.
س 4: هل يمكن استخدام تجهيزات الفولاذ الكربوني في البيئات البحرية؟
ج: تركيبات الفولاذ الكربوني مع طلاء الزنك ثلاثي التكافؤ 8-12 ميكرومتر والتخميل توفر مقاومة لرذاذ الملح لأكثر من 500 ساعة، ومناسبة للاستخدام الخارجي العام. بالنسبة للتعرض البحري أو عالي الأملاح على المدى الطويل، نوصي بتركيبات الفولاذ المقاوم للصدأ SS316L لتحقيق أقصى مقاومة للتآكل.
س 5: ما هو الفرق بين تركيبات خرطوم JIC 37° وDIN 24°؟
ج: إن التوهج JIC 37° هو المعيار الأمريكي بزاوية إغلاق 37°، ويستخدم على نطاق واسع في الأنظمة الهيدروليكية بأمريكا الشمالية. مخروط DIN 24° هو المعيار الألماني بزاوية إغلاق 24°، وهو شائع في الآلات الأوروبية والآسيوية. كلاهما يوفر ختمًا موثوقًا من المعدن إلى المعدن عند تشديده بشكل صحيح.
