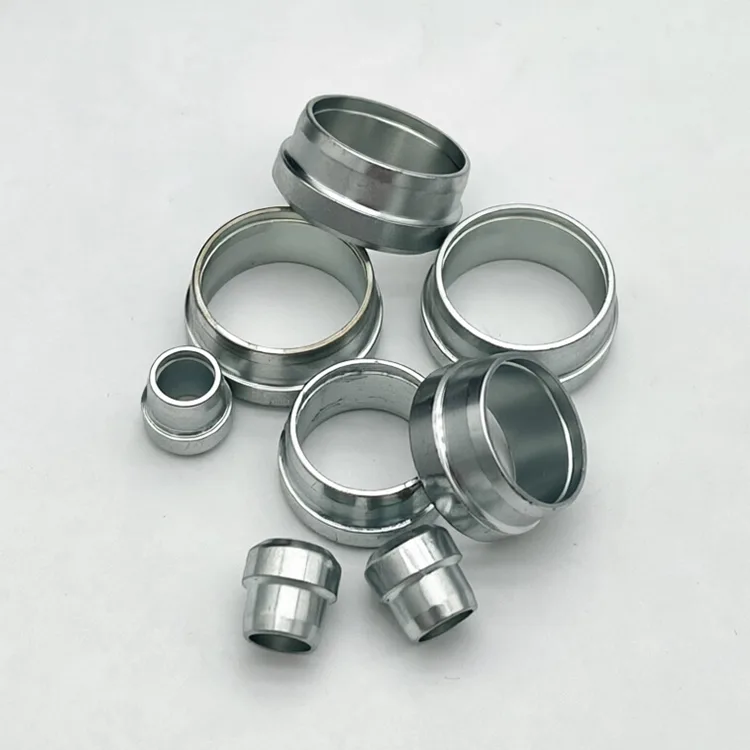

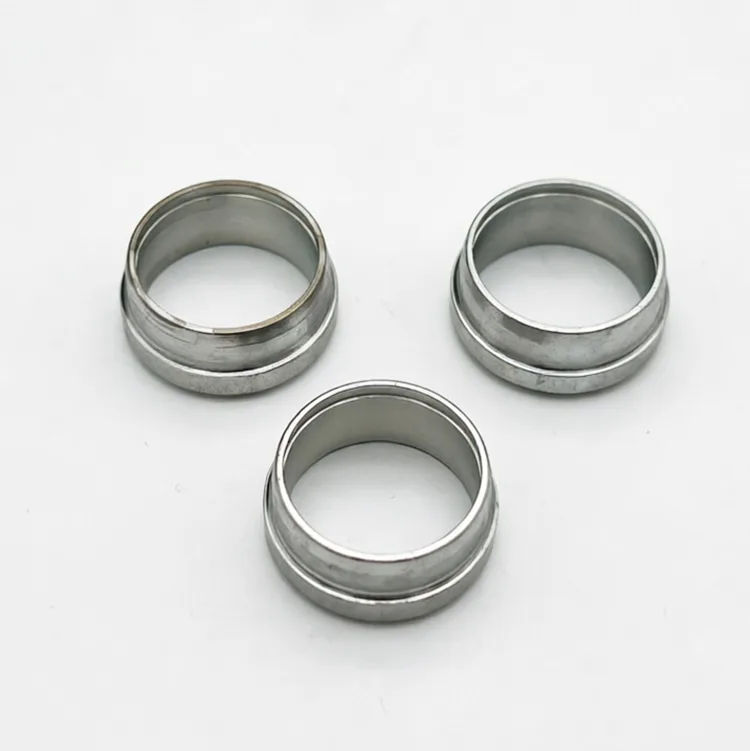

متوافق مع DIN 2353 وISO 8434-1، فإن حلقة خط الأنابيب الهيدروليكية الثقيلة من سلسلة XYOON S عبارة عن مكون مانع للتسرب من النوع المزدوج الشفرة مصمم للأنابيب الفولاذية غير الملحومة ذات الجدار السميك في تطبيقات الضغط الشديد. يصل تصنيفه إلى 630 بار، ومتوفر من الفولاذ الكربوني وSS316L، بأحجام تتراوح من φ6 إلى φ42 مم. صلابة السطح HRC 58-62 مع قلب قوي لامتصاص الصدمات. مصممة للتعدين والبناء والأنظمة الهيدروليكية البحرية وحقول النفط. توريد المصنع مباشرة مع عينات مجانية متاحة.
في الأنظمة الهيدروليكية ذات الضغط العالي - آلات التعدين، ومعدات البناء، والمكابس المعدنية، وأجهزة الحفر البحرية - لا يؤدي فشل توصيل الأنابيب إلى حدوث تسربات فحسب. فهي تؤدي إلى التوقف غير المخطط له، ومخاطر السلامة، وتكاليف الإصلاح مئات أضعاف قيمة التركيب نفسه. غالبًا ما تنزلق الحلقات العامة تحت الضغط النبضي، أو تتشقق تحت الاهتزازات الشديدة، أو تفقد التحميل المسبق بعد 1000 ساعة من التشغيل المستمر، مما يؤدي إلى إعادة التشديد المتكرر في الموقع.
حلقات القطع من السلسلة الثقيلة XYOON (النوع S) عبارة عن مكونات قفل وختم مصممة خصيصًا لتركيبات الأنابيب المخروطية القياسية 24 درجة DIN 2353 / ISO 8434-1، مصممة حصريًا للأنابيب الفولاذية غير الملحومة ذات الجدار السميك في ظروف الخدمة الشاقة. عندما يتم شد صامولة الضغط، يتم ضغط الطويق شعاعيًا وتتغلغل حواف القطع المزدوجة بعمق وبشكل موحد في الجدار الخارجي للأنبوب، مما يخلق تعشيقًا ميكانيكيًا دائمًا بالإضافة إلى ختم محكم من المعدن إلى المعدن. لا حاجة إلى لحام، أو حرق، أو مادة مانعة للتسرب.
1. تم تحسين كل تفاصيل التصميم لأوضاع الفشل للخدمة الشاقة:
2. تصنيف الضغط الرائد في الصناعة، تم التحقق من الحجم حسب الحجم
3. هيكل العض ذو الشفرة المزدوجة: مضاد للانسحاب + مقاوم للتعب الاندفاعي
4.تدرج صلابة يمكن التحكم فيه: حافة صلبة، جسم صلب
5. بنيت للبيئات الميدانية القاسية
6. قابلية التبادل الحقيقية
آلات البناء (الحفارات، الرافعات، اللوادر)، المعدات الهيدروليكية للتعدين، مكابس الحدادة المعدنية، الأنظمة الهيدروليكية البحرية والبحرية، معدات حقول النفط، وحدات الطاقة الهيدروليكية عالية الضغط، آلات حفر الأنفاق.
معدات التعدين الأسترالية OEM: واجه العميل سابقًا انخفاضًا في عزم الدوران بنسبة 12% ومعدل تسرب بنسبة 3.8% بعد 1000 ساعة من التشغيل باستخدام الحلقات المنافسة. بعد التحول إلى XYOON، أظهر الاختبار الميداني لمدة 1500 ساعة عدم وجود أي حوادث سحب للأنبوب ومعدل تسرب أقل من 0.2%، مع تكرار الطلبات لمدة 4 سنوات متتالية.
أفضل 3 علامات تجارية صينية لآلات البناء: دائرة هيدروليكية رئيسية كاملة الماكينة مطابقة للحفارات ذات 20-30 طنًا. اجتاز مليون اختبار دورة نبضية عند 35 ميجا باسكال، مما يلبي معايير الموثوقية الصارمة للشركة المصنعة الأصلية ويستبدل الحلقات المستوردة بتكلفة أقل بنسبة 40%.
DIN 2353 / ISO 8434-1 - متوافق مع المعايير الهيدروليكية الدولية للخدمة الشاقة
ISO 9001:2015 – شهادة نظام إدارة الجودة
CE 2006/42/EC - متوافق مع توجيهات سلامة الآلات في الاتحاد الأوروبي
SGS - تم التحقق من تكوين المواد (متوفر عند الطلب)
تصلب العلبة في جو متحكم فيه مع صلابة السطح HRC 58-62 وعمق العلبة 0.1-0.15 مم. فحص الأبعاد واختبار الصلابة بنسبة 100% لكل دفعة. معدل النجاح في المصنع أعلى باستمرار من 99.8%. تتضمن كل دفعة تقرير فحص كامل وشهادة المواد.
س1: ما الفرق بين الحلقات الثقيلة من السلسلة S والحلقات الخفيفة من السلسلة L؟
ج: تم تصميم الحلقات الثقيلة من السلسلة S للأنابيب غير الملحومة ذات الجدران السميكة وتم تصنيفها بما يصل إلى 630 بار، وتتميز بقضم مزدوج الشفرة لتحقيق أقصى قدر من الضغط والاهتزاز. الحلقات الخفيفة من السلسلة L مخصصة للأنابيب ذات الجدران الرقيقة في أنظمة الضغط المنخفض المتوسط (16-25MPa) بتصميم ذو شفرة واحدة. اختر سلسلة S للتطبيقات الثقيلة وسلسلة L للمشروعات خفيفة الوزن والحساسة للتكلفة.
Q2: هل حلقات الأنابيب الهيدروليكية الثقيلة متوافقة مع تركيبات العلامات التجارية الأخرى؟
ج: نعم. تم تصنيعها بدقة وفقًا لأبعاد السلسلة S DIN 2353 وISO 8434-1، وهي قابلة للتبديل بنسبة 100% مع جميع العلامات التجارية العالمية للتركيبات المخروطية شديدة التحمل بزاوية 24 درجة دون تعديل.
س3: ما هو الحد الأقصى لضغط العمل للحلقات من السلسلة S؟
ج: يتم تصنيف الحلقات القياسية من السلسلة S بما يصل إلى 630 بار (63 ميجاباسكال)، اعتمادًا على سمك جدار الأنبوب وتقييم التركيب. بالنسبة لمتطلبات الضغط العالي الخاصة، فإننا نقدم حلولًا مخصصة عند الطلب.
س 4: هل يمكن استخدام الحلقات المصنوعة من الفولاذ الكربوني من سلسلة S في البيئات المسببة للتآكل؟
ج: الحلقات المصنوعة من الفولاذ الكربوني المطلية بالزنك مناسبة للاستخدام العام الداخلي والخارجي الخفيف. بالنسبة للبيئات البحرية أو الكيميائية أو ذات الرطوبة العالية، نوصي باستخدام الفولاذ المقاوم للصدأ SS316L للحصول على مقاومة فائقة للتآكل وعمر خدمة ممتد.
