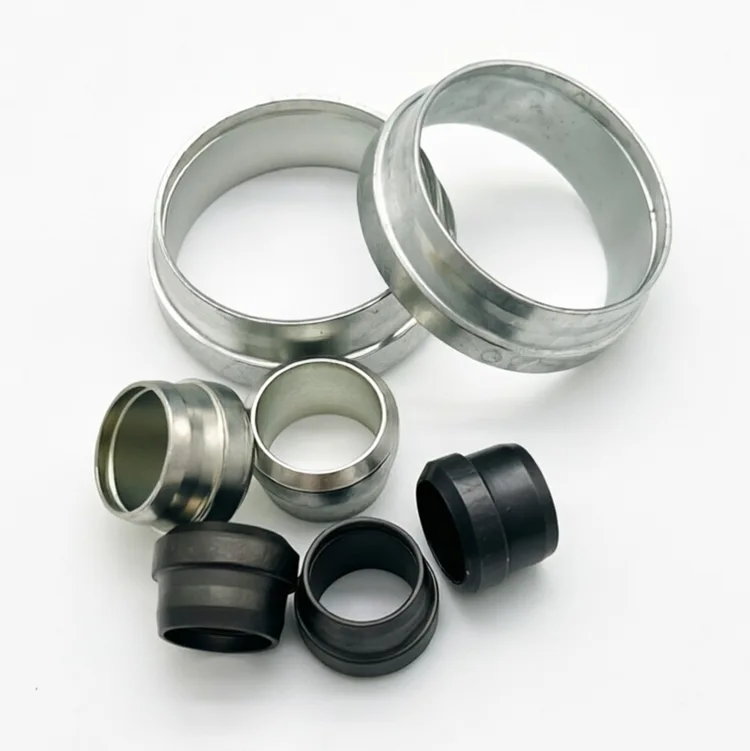

يعد الطويق الهيدروليكي XYOON JS مكونًا أساسيًا للقفل والختم لتركيبات الأنابيب من نوع العض القياسية JIS. يتم تركيبه بين صامولة الضغط ومخروط الجسم المناسب، وهو يتشوه ويعض في الجدار الخارجي للأنابيب الفولاذية غير الملحومة عندما يتم شد الصامولة، مما يخلق قبضة ميكانيكية موثوقة وختم ثابت محكم الضغط بدون لحام أو حرق أو مواد مانعة للتسرب إضافية.
إنه قابل للتبديل بالكامل مع تجهيزات الأنابيب القياسية JS السائدة في السوق، ويستخدم على نطاق واسع لتوصيل خطوط المعالجة الهيدروليكية والهوائية والتشحيم والكيماويات الخفيفة، مما يوفر حل توصيل أنابيب سريع وصديق للصيانة ومقاوم للاهتزاز.
|
المعلمة |
مواصفة |
|
اسم المنتج |
سلسلة JS ذات حلقة واحدة |
|
المعيار المطبق |
JIS (المعيار الصناعي الياباني) |
|
مادة |
فولاذ كربوني (مطلي بالزنك) / ستانلس ستيل 304 / 316 لتر |
|
ينطبق الأنابيب OD |
φ6mm – φ42mm |
|
ضغط العمل (الكربون الصلب) |
ما يصل إلى 25MPa |
|
ضغط العمل (الفولاذ المقاوم للصدأ) |
ما يصل إلى 64MPa |
|
الصلابة (HRC) |
الصلب الكربوني: 52-56 / الفولاذ المقاوم للصدأ: 40-45 |
|
المعالجة السطحية |
مطلي بالزنك (الفولاذ الكربوني) / التخميل (الفولاذ المقاوم للصدأ) |
|
خدمة الحياة |
الظروف الصناعية القياسية |
الأنظمة الهيدروليكية الصناعية، وخطوط تشحيم الأدوات الآلية، وأجهزة العمليات الكيميائية، والمعدات البحرية والبحرية، وأنظمة التحكم بالهواء المضغوط، وخطوط غاز أشباه الموصلات، ومعدات تجهيز الأغذية والمشروبات.
مصنع الكيماويات الدقيقة في كوريا الجنوبية: تم توريد 30,000 قطعة من الحلقات 316L JS لخطوط أخذ عينات المحلل، وهي مقاومة للأحماض الضعيفة ووسائط المذيبات العضوية، وقد اجتازت التحقق في الموقع لمدة 12 شهرًا دون أي تسرب.
أداة آلة CNC اليابانية OEM: حلقة هيدروليكية JS من الفولاذ الكربوني للأنابيب الهيدروليكية وأنابيب التشحيم للماكينة بالكامل، يتم توفير 8 ملايين قطعة بشكل تراكمي، ومعدل فشل التجميع أقل من 0.2%.
موزع الصيانة البحرية في سنغافورة: التوريد بالجملة من الحلقات المصنوعة من الفولاذ المقاوم للصدأ لتعديل خطوط أنابيب غرفة محرك السفينة، ومقاومة التآكل برذاذ الملح تلبي متطلبات الدرجة البحرية، ويصل معدل إعادة الطلب إلى 82%.
التفتيش الوارد: صلابة المواد الخام والتركيب الكيميائي وفحص الأبعاد لكل دفعة؛ يتم رفض المواد غير المؤهلة.
التشكيل الدقيق: عنوان CNC البارد + معالجة الدوران الدقيقة، الكشف التلقائي عن الأبعاد عبر الإنترنت للأسطح الرئيسية.
التحقق من الأداء: تخضع كل دفعة لاختبار قوة السحب واختبار دورة الضغط واختبار رش الملح للتحقق من قوة الإمساك وموثوقية الختم.
نظام التتبع: يتم تمييز كل عبوة برقم الدفعة، ويمكن تتبعها إلى دفعة المواد الخام وتاريخ الإنتاج وبيانات الفحص الكاملة.
Q1: ما هي المواد التي يجب أن أختارها، الفولاذ الكربوني أم الفولاذ المقاوم للصدأ؟
ج: يوصى بالفولاذ الكربوني (المطلي بالزنك) للأنظمة الهيدروليكية وأنظمة التشحيم العامة مع أولوية التكلفة. الفولاذ المقاوم للصدأ 304 يناسب الوسائط المائية وبيئات التآكل العامة؛ مطلوب 316L لتطبيقات مياه البحر والمواد الكيميائية والغاز عالي النقاء.
س2: ما هو الحد الأقصى لضغط العمل؟
ج: تدعم الحلقات المصنوعة من الفولاذ الكربوني ما يصل إلى 25 ميجا باسكال؛ تدعم الحلقات المصنوعة من الفولاذ المقاوم للصدأ 304/316L ما يصل إلى 64 ميجا باسكال، اعتمادًا على سمك جدار الأنبوب وتقييم التركيب.
Q3: هل تقبل طلبات الكمية الصغيرة؟
ج: نعم. لا موك للأحجام القياسية؛ يمكن تقديم عينات للاختبار. تبدأ الأحجام المخصصة من 500 قطعة لكل مواصفات.
س 4: ما هو الفرق بين تركيبات الطويق المفرد والطويق المزدوج؟
ج: تستخدم الحلقة المفردة (سلسلة JS) حلقة واحدة تؤدي وظائف الختم والإمساك، وهي مناسبة لتطبيقات الضغط المتوسط حتى 25-64 ميجا باسكال. تستخدم الحلقة المزدوجة حلقات أمامية وخلفية منفصلة للإغلاق والإمساك على التوالي، مما يوفر معدلات ضغط أعلى وأداء أفضل ضد الاهتزاز لتطبيقات الخدمة الشاقة.
س 5: هل يمكن استخدام الطويق الهيدروليكي JS مع الأنابيب من الشركات المصنعة الأخرى؟
ج: نعم. تم تصنيع حلقات JS الخاصة بنا وفقًا صارمًا لمعايير JIS، وهي قابلة للتبديل تمامًا مع تركيبات الأنابيب القياسية JS السائدة في السوق. نوصي باستخدام الأنابيب الفولاذية غير الملحومة الدقيقة المسحوبة على البارد والتي تلبي تفاوتات أبعاد JIS للحصول على الأداء الأمثل.
