KC-K01 عبارة عن معدات معالجة متخصصة مصممة لتلبية متطلبات تشكيل الأنابيب الهيدروليكية. تختلف عن آلات الثني العادية التقليدية، فإن آلة ثني الأنابيب ذات الذاكرة هذه مجهزة بهياكل عملية مثل تعويض الزاوية ومقاييس مقاومة التشوه لمواد الأنابيب، كما أنها مجهزة بمجموعات متعددة من وظائف ذاكرة المعلمات. وهذا يحل بشكل فعال مشاكل عدم كفاية دقة المعالجة وضعف اتساق العمليات المتكررة في المعدات القديمة.
يتم تشغيل الآلة بأكملها بالطاقة الهيدروليكية، وهي مجهزة بمجموعات قوالب قابلة للاستبدال والتي يمكن تغييرها بسرعة. عتبة التشغيل منخفضة، وهي مريحة للتحرك. وفي الوقت نفسه، فقد حصلت على شهادات CE وISO ذات الصلة، ويمكن استخدامها لمعالجة الأنابيب في سيناريوهات مختلفة لآلات القولبة بالحقن، وضواغط الهواء، ومحركات الديزل، وما إلى ذلك. إنها معدات عملية لعمليات تشكيل الأنابيب المجمعة.
|

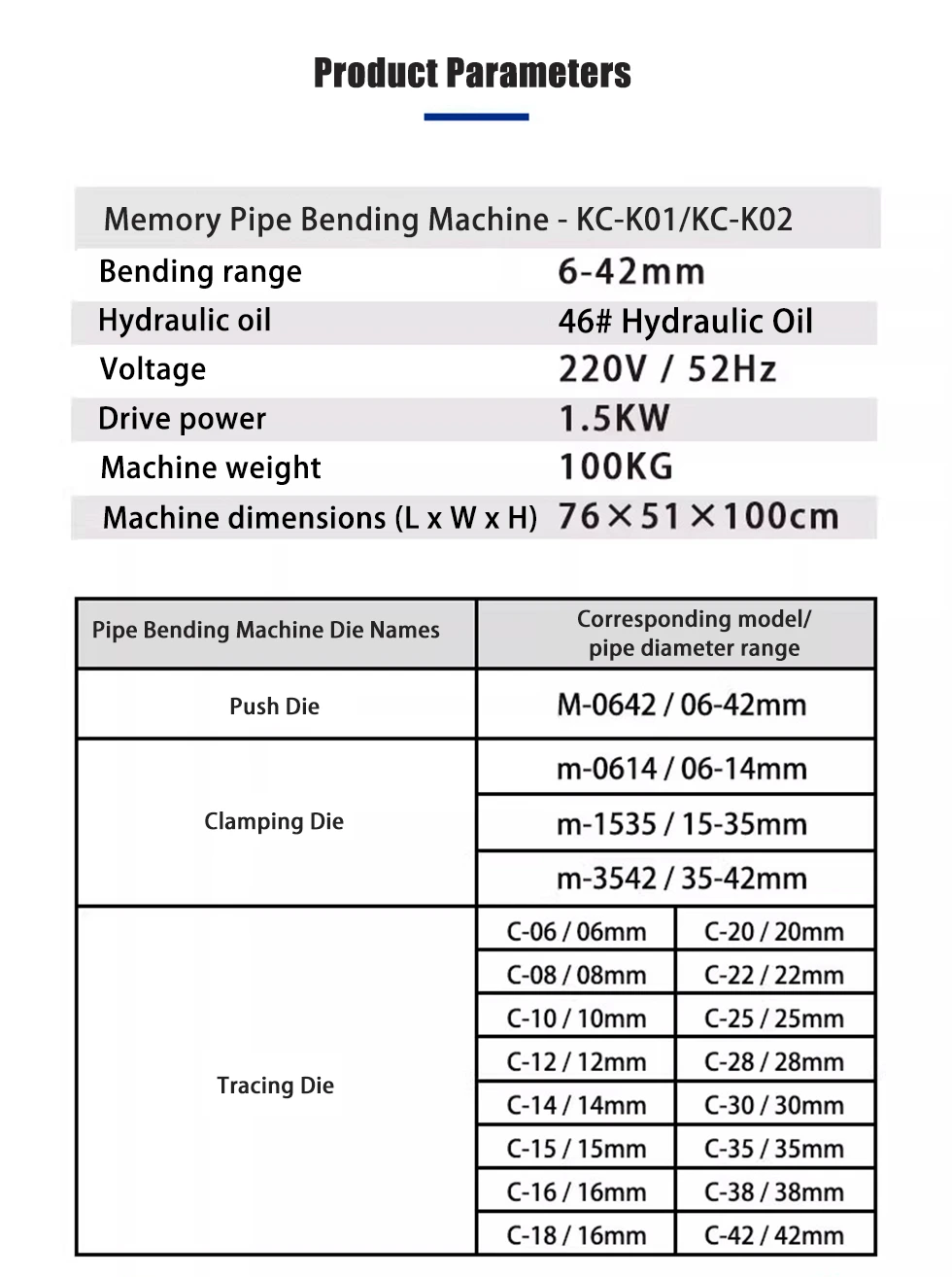

اسم المنتج |
آلة ثني أنابيب الذاكرة |
|
نطاق التجميع المسبق للطويق |
6-42 ملم |
|
الزيت الهيدروليكي |
46# زيت هيدروليكي |
|
الجهد االكهربى |
220 فولت / 52 هرتز |
|
قوة القيادة |
1.5 كيلو واط |
|
الوزن الصافي للآلة |
100 كجم |
|
أبعاد الماكينة (الطول × العرض × الارتفاع) |
76 × 51 × 100 سم |
لوحة التحكم الخاصة بالمعدات مجهزة بأزرار ذاكرة مخصصة، مما يسمح بتخزين 9 معلمات مختلفة لزاوية الانحناء. بعد أن يكمل المشغل معايرة المعلمة الأولية وحفظها، عند معالجة نفس مواصفات الأنابيب في العمليات اللاحقة، يمكن استرجاع البرنامج مباشرة دون الحاجة إلى إعادة التكوين بشكل متكرر، وهو مناسب لعمليات الإنتاج الموحدة واسعة النطاق.
يمكن التحكم بشكل ثابت في خطأ زاوية الانحناء للمعدات في حدود ±0.1°. في الوقت نفسه، تم دمج آلية تعويض الزاوية، والتي يمكنها ضبط قيمة الانحناء وفقًا للمادة ومواصفات الأنبوب، وتجنب انحرافات الزاوية أثناء المعالجة، وضمان توحيد مواصفات المنتج لكل دفعة.

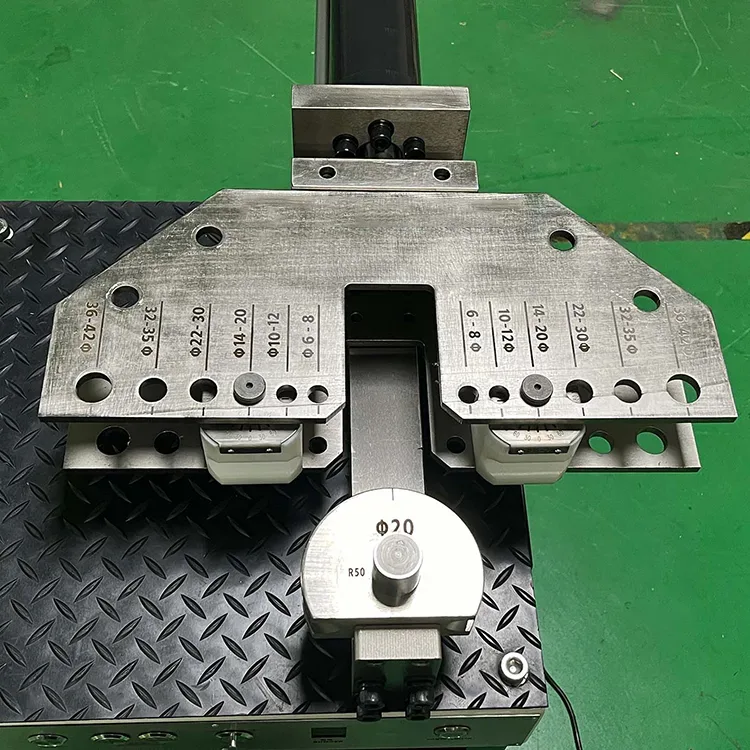

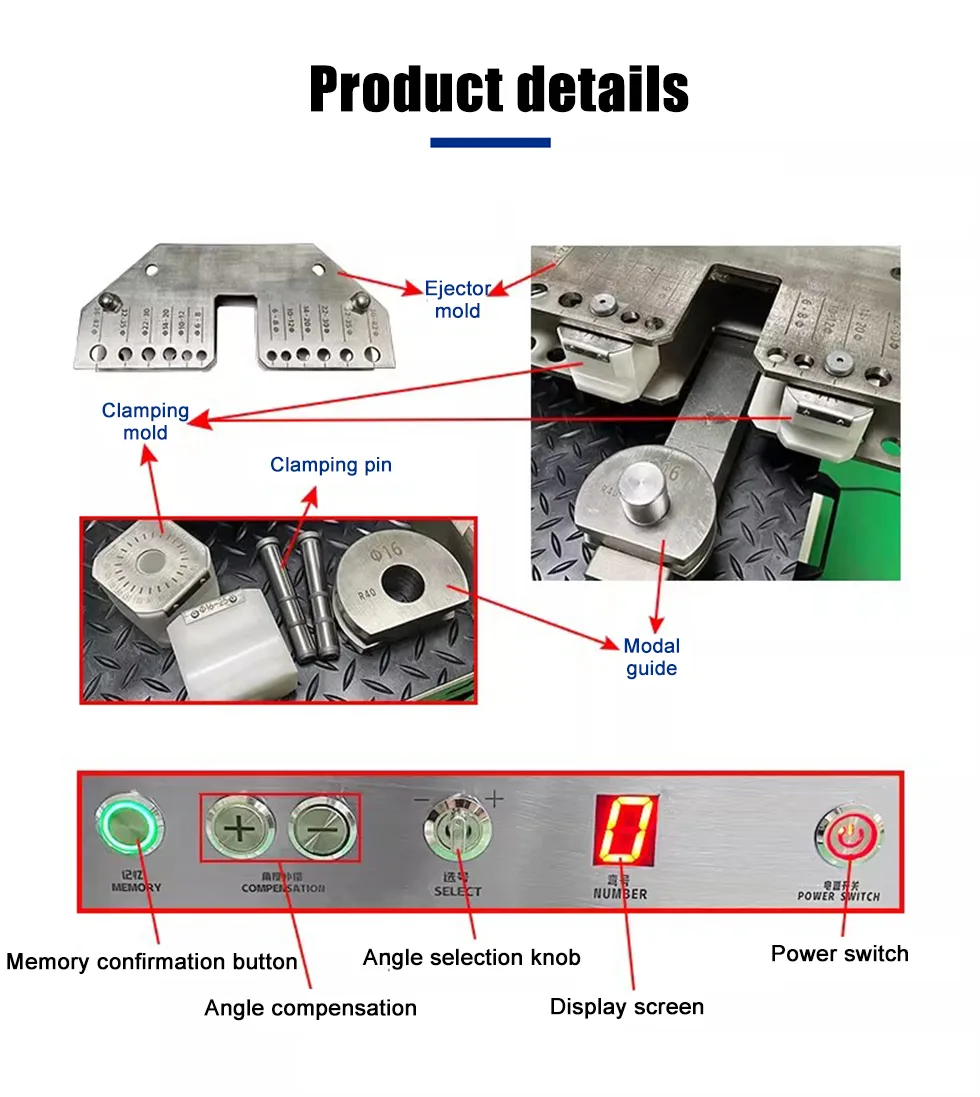

تم تجهيز هيكل آلة ثني أنابيب الذاكرة بقالب الدفع وقالب التثبيت وهيكل تركيبة قالب الإيقاف. أثناء المعالجة، فإنه يشكل دعمًا ثابتًا شاملاً للأنبوب، مما يتجنب المشاكل مثل التسطيح والخدوش السطحية وتشويه جدار الأنبوب للأنبوب. يمكن ربط الأنابيب المعالجة مباشرة بآلة التثبيت المسبق لغلاف الأنبوب من أجل التجميع اللاحق.

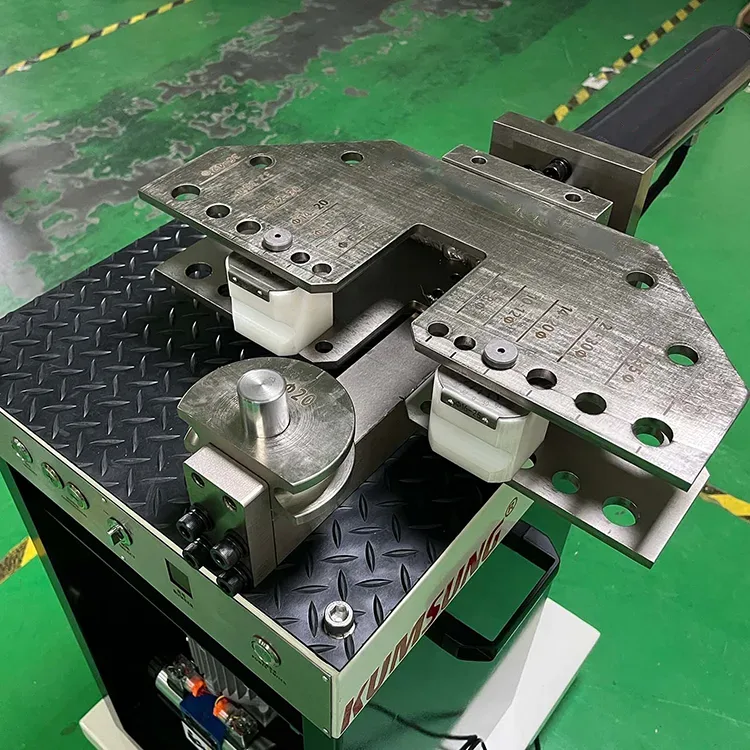

القالب بأكمله يعتمد تصميم وحدات. يمكن تفكيك واستبدال الدافع والمشبك والسدادة بشكل مستقل. القالب بأكمله متوافق مع جميع مواصفات الأنابيب الفولاذية التي تتراوح من 6 مم إلى 42 مم. يمكن لقطعة واحدة من المعدات أن تلبي متطلبات الثني لأقطار الأنابيب المختلفة، مما يلغي الحاجة إلى معدات إضافية.
يتم تثبيت القالب وتفكيكه من خلال دبابيس تحديد المواقع. يمكن للمشغلين المهرة استبدال مجموعة من القوالب خلال دقيقة إلى دقيقتين فقط. بالنسبة لأقطار الأنابيب شائعة الاستخدام في ورشة العمل، يمكن تركيب القوالب المقابلة مسبقًا مسبقًا، مما يقلل من وقت استبدال القالب ويحسن كفاءة التشغيل الإجمالية.
تم تجهيز آلة ثني أنابيب الذاكرة بمفاتيح القدم. يمكن للمشغلين التركيز على تثبيت والتقاط مواد الأنابيب بكلتا يديهم، وإكمال عملية الثني بأكملها من خلال حركات اليد المنسقة. وهذا يبسط عملية التشغيل لشخص واحد ويحسن بشكل كبير الكفاءة الإجمالية لمعالجة الأنابيب أثناء التشغيل المستمر.

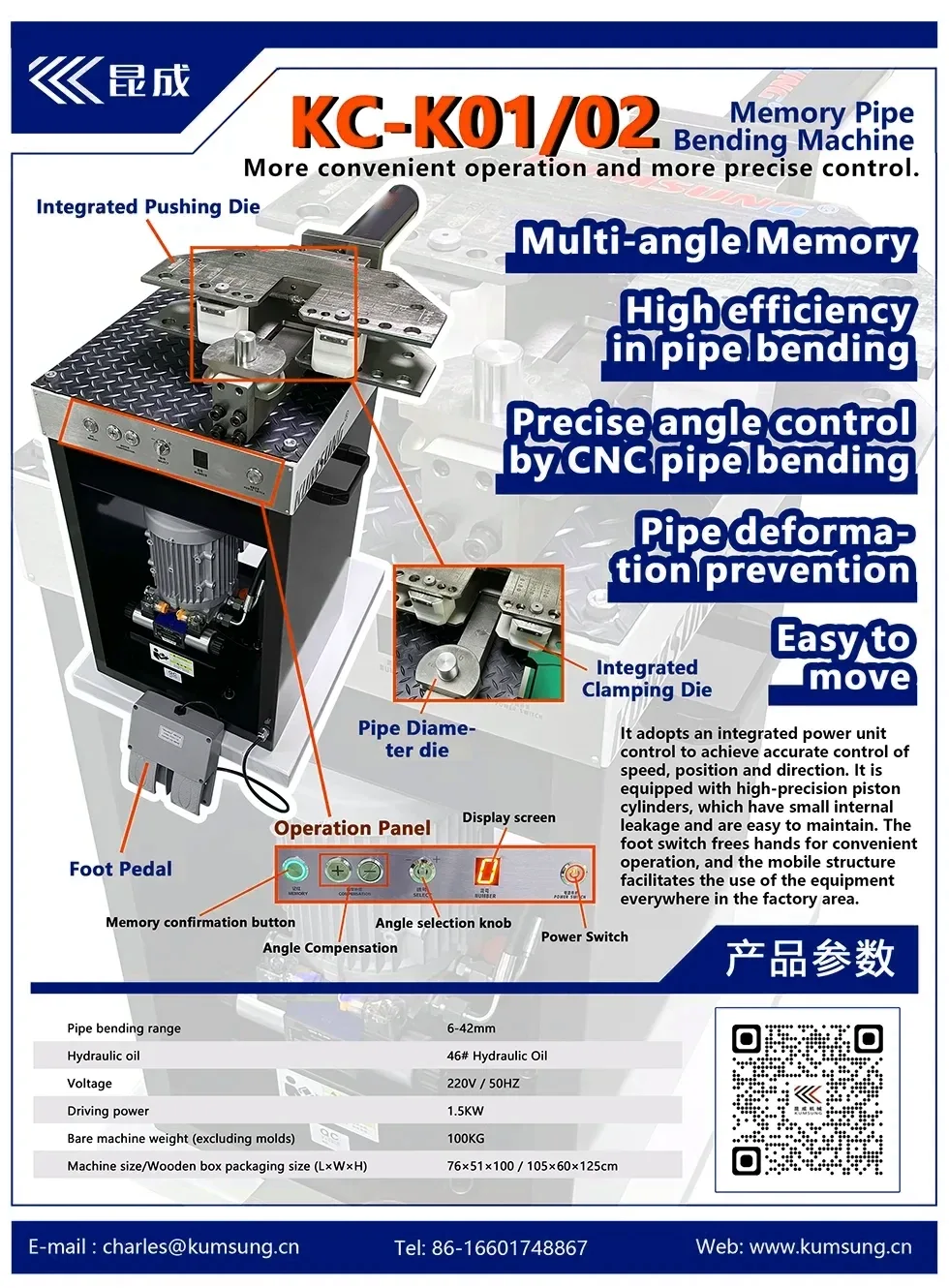

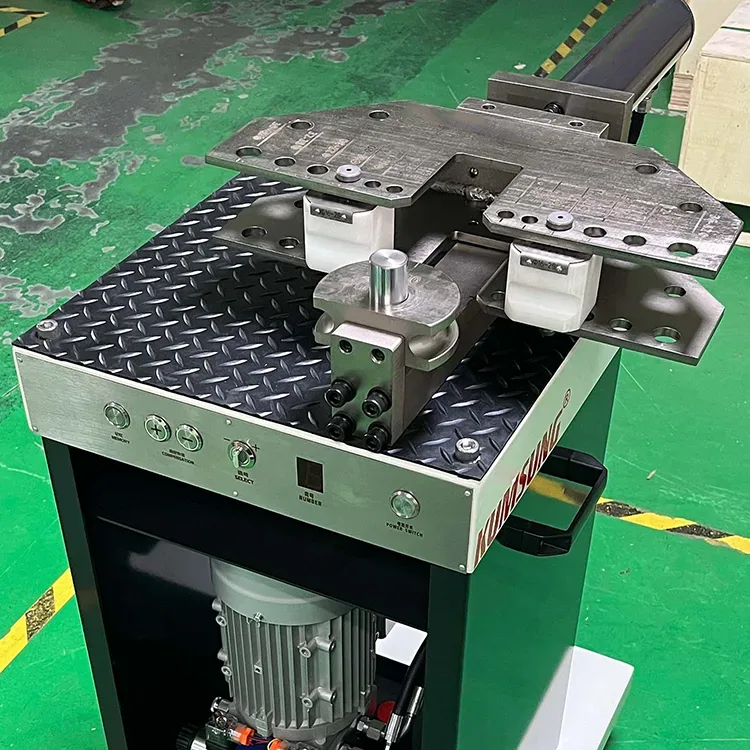

تدمج اللوحة مقابض تعديل الزاوية والشاشات الرقمية ومفاتيح تأكيد الذاكرة ومفاتيح الطاقة. تم تمييز اللوحة بملصقات ثنائية اللغة باللغتين الصينية والإنجليزية، وتم تحديد المجالات الوظيفية بوضوح. إن منطق تشغيل المعدات بسيط، ويمكن للمشغلين الجدد إتقانه بشكل مستقل بعد فترة قصيرة من التعرف عليه، مما يقلل من متطلبات المهارات لموظفي الموقع.
الآلة بأكملها مجهزة بنظام هيدروليكي 1.5KW. إنه يستخدم الزيت الهيدروليكي الخاص بدرجة 46 كوسيلة لنقل الحركة. أثناء التشغيل، يكون خرج الطاقة سلسًا ولطيفًا، دون توليد قوى تأثير فورية. وهذا يحمي الأنابيب والمكونات الأساسية للآلة من التلف عند مصدر الطاقة.
يتكون إطار المعدات عن طريق لحام ألواح فولاذية سميكة. سطح العمل مغطى بألواح منقوشة مضادة للانزلاق. أثناء التشغيل، يتم وضع الأنابيب بثبات، مما يضمن سلامة المشغلين. الهيكل العام متين، ومن غير المرجح أن تتعرض لفك المكونات أثناء التشغيل المستمر على المدى الطويل.
جميع القوالب المطابقة مصنوعة من الفولاذ عالي القوة، ومقطعة بدقة بواسطة CNC، وتخضع للمعالجة الحرارية الشاملة لتعزيز الصلابة. يظهر القياس الفعلي أن كل مجموعة من القوالب يمكنها إكمال أكثر من 10000 عملية ثني، ومن غير المرجح أن تعاني من التآكل أو التشوه أثناء الاستخدام العادي.
يتم إنتاج آلة ثني أنابيب الذاكرة في المصنع الذي اجتاز نظام إدارة الجودة ISO9001. سيخضع كل منتج نهائي لإجراءات فحص متعددة مثل التشغيل بدون تحميل، والتحقق من الدقة، واختبار الضغط للتأكد من أن جميع المؤشرات تلبي المعايير قبل تسليمها للاستخدام.

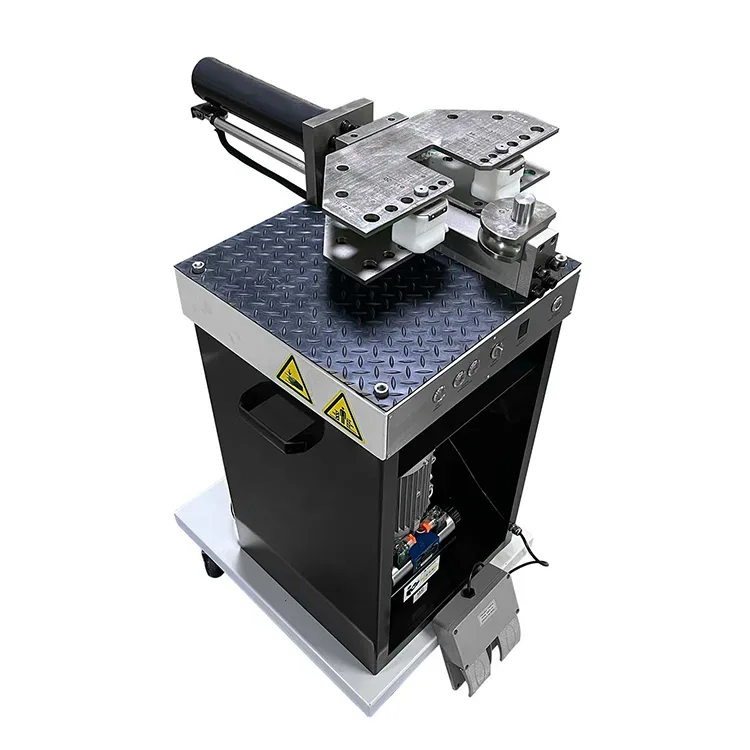

يتم تركيب عجلات مشي إضافية في الجزء السفلي من جسم الماكينة، مما يقلل الوزن الإجمالي إلى 100 كجم فقط. بالتعاون مع اثنين من الموظفين أو باستخدام عربة بسيطة، يمكن نقل الآلة بسهولة داخل ورشة العمل. يمكن تعديل موضع وضع المعدات بمرونة وفقًا لاحتياجات الإنتاج.
المساحة الإجمالية التي تشغلها المعدات صغيرة، ولا تشغل مساحة إنتاج كبيرة. سواء كانت ورشة معالجة صغيرة مستقلة أو ورشة إنتاج متوسطة الحجم مع محطات عمل متعددة، يمكن وضعها بشكل معقول وتكييفها مع نطاقات مختلفة من مواقع الإنتاج.
يمكن لآلة ثني الأنابيب ذات الذاكرة إكمال العديد من عمليات تشكيل الأنابيب ذات الضغط العالي وتستخدم على نطاق واسع في إنتاج المكونات مثل الأنابيب الهيدروليكية لمعدات القولبة بالحقن، وأنابيب الهواء عالية الضغط لضواغط الهواء، وأنابيب الوقود لمحركات الديزل. تتمتع الأنابيب المعالجة والمُشكَّلة بأداء إغلاق جيد ولا يوجد أي تداخل أثناء التجميع، ويمكن أن تتوافق تمامًا مع مساحة التثبيت ومتطلبات الاستخدام للمعدات الميكانيكية المختلفة.
يتم تركيب لوحات حماية السلامة في مناطق التشغيل الرئيسية بجسم الطائرة، ويتم وضع علامات تحذير السلامة القياسية على السطح لتنظيم سلوك التشغيل للمشغلين. إلى جانب النظام الهيدروليكي المستقر وسطح العمل غير القابل للانزلاق، يتم تجنب جميع مخاطر السلامة المحتملة أثناء عملية التشغيل بشكل فعال، مما يضمن التشغيل الآمن للأفراد والمعدات على المدى الطويل.

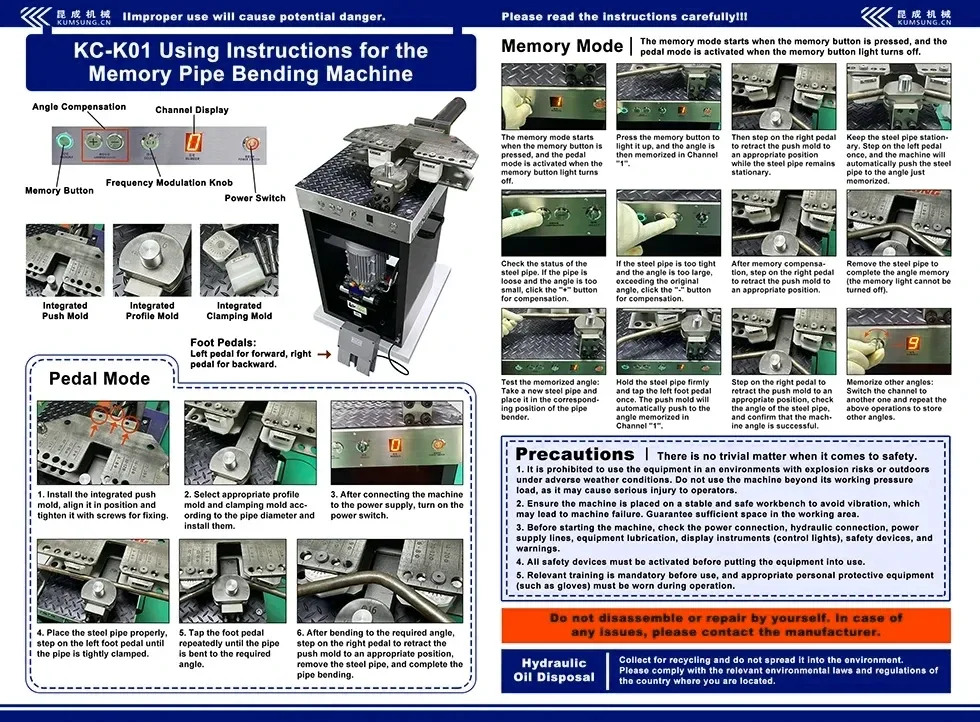

س1: كيفية تشغيل وظيفة ذاكرة الجهاز للزوايا؟
ج: أولاً، قم بضبط مقبض التحكم في الزاوية لضبط زاوية الانحناء المطلوبة. ثم اضغط على زر الذاكرة الموجود بلوحة التحكم لإتمام عملية الحفظ. سوف تعرض شاشة العرض الأرقام المحددة مسبقًا من 1 إلى 9. أثناء الإنتاج، ما عليك سوى اختيار الرقم المقابل لاستدعاء المعلمات المقابلة.
س2: هل من الصعب استبدال القوالب ذات الأقطار المختلفة؟ كم من الوقت يستغرق عادة؟
ج: يتم تثبيت القوالب عن طريق تحديد المواقع، وتكون عملية التفكيك والتجميع بسيطة. بالنسبة للقوالب ذات المواصفات العادية، تستغرق عملية الاستبدال الفردية 1-2 دقيقة. يوصى بالتثبيت المسبق للقوالب المستخدمة بشكل متكرر لفترة طويلة لتقليل ضياع الوقت الناتج عن الاستبدال المتكرر للقالب.
س 3: هل يمكن لآلة ثني أنابيب الذاكرة التحرك ذهابًا وإيابًا بين محطات العمل المتعددة؟
ج: نعم. المعدات مجهزة بعجلات متحركة ولها تصميم خفيف الوزن. يمكن نقله داخل ورشة العمل عن طريق الجهد اليدوي أو باستخدام أدوات التعامل البسيطة، ويمكن تعديل موضع استخدامه بمرونة وفقًا لخطة الإنتاج.
س 4: هل هناك أي متطلبات محددة للزيت الهيدروليكي المستخدم في المعدات؟
ج: تستخدم المعدات الزيت الهيدروليكي المضاد للتآكل بدرجة 46 بشكل موحد. للصيانة اليومية، ما عليك سوى فحص الزيت وتجديده وفقًا لمؤشرات مستوى الزيت. ليست هناك حاجة لاستخدام زيوت خاصة؛ يمكن للزيت الهيدروليكي الصناعي العادي تلبية متطلبات الاستخدام.
س 5: هل يمكن للمعدات معالجة مواد أنابيب الفولاذ المقاوم للصدأ؟
ج: هذه الآلة مجهزة بتكوينات قياسية مناسبة لأنابيب الصلب الكربوني العادية. يمكنها أيضًا معالجة الأنابيب الفولاذية المقاومة للصدأ الشائعة. ضمن نطاق قطر الأنبوب المقابل، يمكنها ضمان دقة الانحناء وسلامة الأنابيب.
