تستخدم الحلقات الهيدروليكية NBR على نطاق واسع في الأنظمة الهيدروليكية الصناعية العامة، بما في ذلك الدوائر الهيدروليكية لآلات البناء، وأنابيب وحدة الطاقة الهيدروليكية، وأنظمة التحكم الهوائية، وخطوط الضغط العالي لمعالجة المياه. إن أداء الختم الموثوق به والمقاومة الممتازة للزيوت المعدنية يجعلها خيارًا قياسيًا لتطبيقات الصيانة والتحديث عبر الصناعات المتنوعة.

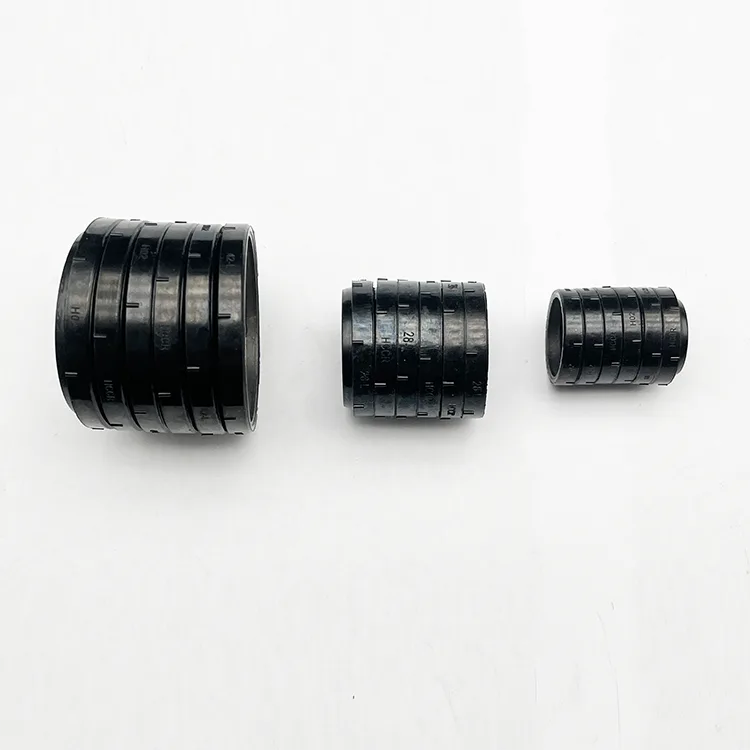

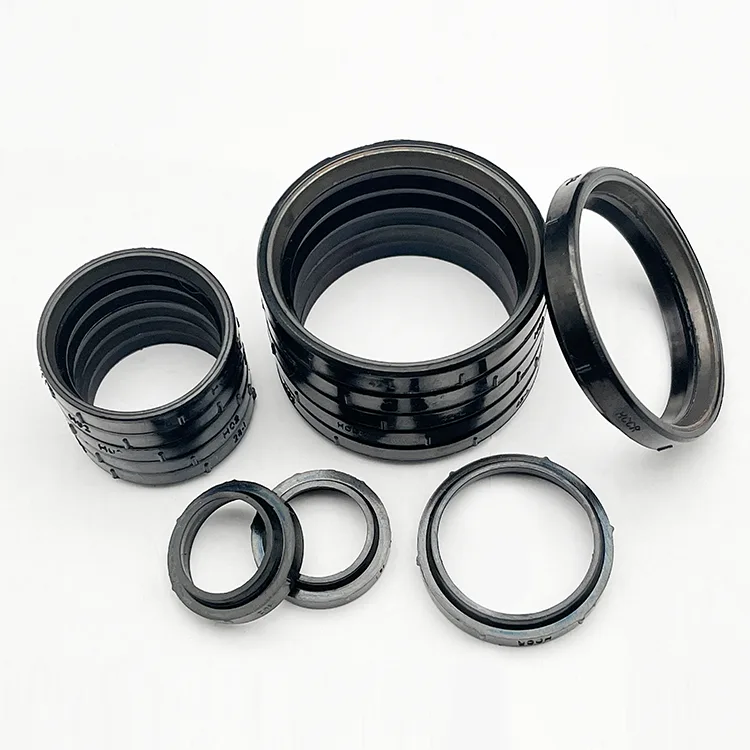

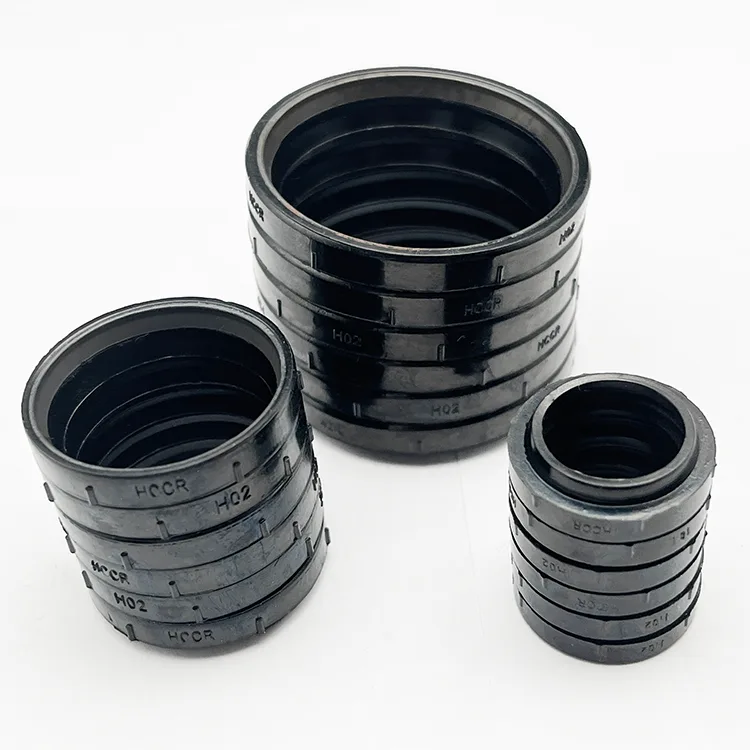

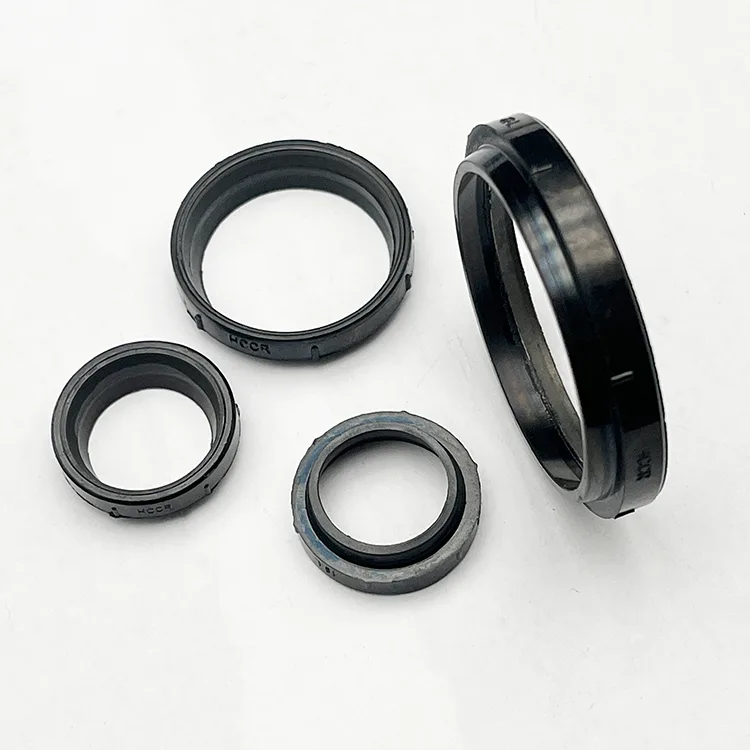

متوافق مع معيار DIN، الطويق الهيدروليكي XYOON NBR عبارة عن مكون مانع للتسرب مرن مصبوب بدقة لتركيبات الأنابيب الهيدروليكية من النوع المضغوط. يتم تركيبه بين صامولة الضغط ومخروط التركيب، فهو يوفر ختمًا ثابتًا نصف قطري موثوق به للزيوت الهيدروليكية المعدنية، ومواد التشحيم، وأنظمة الهواء المضغوط. نطاق درجة حرارة التشغيل -20 درجة مئوية إلى +100 درجة مئوية، متوفر بأحجام من φ6 إلى φ42 مم، مع صلابة قابلة للتخصيص من 70 إلى 85 Shore A. إمداد مباشر من المصنع مع اختبار العينات والتصنيع المخصص متاح.
|
المعلمة |
مواصفة |
|
اسم المنتج |
الطويق الهيدروليكي NBR |
|
مادة |
NBR (مطاط النتريل بوتادين) |
|
ينطبق الأنابيب OD |
φ6mm – φ42mm |
|
درجة حرارة التشغيل |
-20 درجة مئوية ~ +100 درجة مئوية |
|
الصلابة (الشاطئ أ) |
70-85 (قابل للتخصيص) |
|
الوسائط المتوافقة |
الزيوت المعدنية الهيدروليكية، مواد التشحيم، الهواء المضغوط، الماء |
|
الوسائط غير المتوافقة |
الأحماض القوية والقلويات القوية والمذيبات العضوية والزيوت الاصطناعية ذات درجة الحرارة العالية |
|
المعيار المطبق |
الدين |
|
خدمة الحياة |
الظروف الصناعية القياسية |
إن الطويق الهيدروليكي NBR عبارة عن مكون مانع للتسرب مرن مصبوب بدقة يستخدم في تجهيزات الأنابيب الهيدروليكية من النوع المضغوط. يتم تركيبه بين صامولة الضغط والسطح المخروطي لجسم التركيب، ويعمل جنبًا إلى جنب مع الطويق المعدني لتحقيق الختم الثابت نصف القطر للخطوط الهيدروليكية.
عندما يتم شد الصامولة، يتم ضغط حلقة NBR بين الصامولة ومخروط التركيب، مما يخلق حاجزًا مرنًا مانعًا للتسرب يمنع تجاوز السوائل على طول مسار الخيط. يعتبر هذا التصميم فعالًا بشكل خاص في أنظمة الزيوت الهيدروليكية المعدنية ومواد التشحيم والهواء المضغوط، مما يوفر أداء إغلاق موثوقًا به في التطبيقات الصناعية القياسية.
على عكس الحلقات المعدنية التي تعتمد على العض في جدار الأنبوب، توفر حلقة NBR سدادة مرنة ومتسامحة تستوعب عيوب السطح البسيطة والتمدد الحراري، مما يجعلها مثالية لتطبيقات الصيانة والتحديث حيث قد تختلف حالة سطح الأنبوب.
تكوين تصدير آلات البناء، وتعديل وحدة الطاقة الهيدروليكية، وأنابيب غرفة المحركات البحرية، وترقيات خط المعالجة الكيميائية، وتجميع مشعب الصمامات، وتحويل النظام الهوائي، وخطوط الضغط العالي لمعالجة المياه.
محطة تحلية مياه البحر في الشرق الأوسط: يتم توفير محولات SS316L لأنابيب نظام التناضح العكسي عالي الضغط. وبعد 18 شهرًا من التشغيل المتواصل في بيئة ساحلية عالية الكلوريد، لم يتم تسجيل أي تآكل أو تدهور في الختم.
ضمان لمدة 12 شهرًا ضد عيوب التصنيع.
الدعم الفني عبر البريد الإلكتروني أو الهاتف أو مكالمة الفيديو.
إمكانية تتبع الدُفعة – أرشفة سجلات الإنتاج لكل دفعة.
إعادة الإمداد السريع – الأحجام القياسية في المخزون؛ أحجام مخصصة 15-20 يوم عمل.
خدمة العينة - متاحة عند الطلب.
الرد على الاستفسارات على مدار 24 ساعة.
تم تصميم الحلقات الهيدروليكية NBR لإغلاق التطبيقات التي تتضمن الزيوت الهيدروليكية المعدنية ومواد التشحيم والهواء المضغوط؛ يُحظر تمامًا الاتصال لفترة طويلة بالأحماض القوية أو القلويات القوية أو المذيبات العضوية أو الزيوت الاصطناعية ذات درجة الحرارة العالية. يمكن أن تؤدي الوسائط أو ظروف التشغيل غير القياسية إلى التورم والتصلب والتشقق وفقدان أداء الختم مبكرًا؛ يرجى الرجوع إلينا للاختيار المناسب إذا كانت ظروف التشغيل معقدة.
أثناء التجميع، تأكد من أن نهايات الأنابيب ناعمة وخالية من النتوءات وأن الجزء الداخلي من التركيبات خالي من الحطام أو بقايا الزيت. حرك الطويق المطاطي على الأنبوب بالتساوي؛ يحظر التواء أو السحق أو التثبيت المنحرف. قم بربط الصمولة بوتيرة ثابتة وتحكم بشكل صارم في عزم دوران التجميع لتجنب تشوه المطاط أو ارتخائه الناتج عن الضغط الزائد أو التسرب الجزئي الناتج عن عدم التشديد الكافي.
بالنسبة للتطبيقات الهيدروليكية القياسية في درجات الحرارة المحيطة، يوصى بإجراء عمليات الفحص كل 6 إلى 12 شهرًا، مع التركيز على علامات التصلب أو التبييض أو التشوه أو تسرب الزيت على الحلقة. بالنسبة للتطبيقات التي تتضمن دورات متكررة لبدء تشغيل المعدات أو تقلبات الضغط، قم بتقصير الفاصل الزمني للفحص واستبدل المكونات القديمة على الفور لمنع التسرب المفاجئ لخطوط الأنابيب.
س 1: ما هي ظروف التشغيل الأساسية والوسائط المتوافقة للحلقات الهيدروليكية NBR؟
ج: تم تصميم الحلقات الهيدروليكية NBR للتطبيقات الهيدروليكية الصناعية القياسية، وهي متوافقة مع مختلف الزيوت الهيدروليكية المعدنية ومواد التشحيم والهواء المضغوط. يتم استخدامها على نطاق واسع في التطبيقات العامة مثل آلات البناء ووحدات الطاقة الهيدروليكية والمعدات الهوائية وأنابيب معالجة المياه ذات الضغط العالي. وهي غير مناسبة لبيئات الوسائط الاصطناعية ذات درجات الحرارة العالية أو شديدة التآكل أو الخاصة؛ في مثل هذه الظروف، يوصى باستخدام الحلقات المطاطية الفلورية (FKM).
س2: هل يمكن لحلقات NBR حل مشكلات التسرب الناتجة عن المعايير غير المتطابقة عند خلط مكونات من علامات تجارية مختلفة؟
ج: نعم. تم تصنيع هذا المنتج بالتوافق الصارم مع الأبعاد القياسية DIN ومواصفات الختم، مما يضمن التوافق مع التركيبات والمحولات الهيدروليكية السائدة في السوق. إنه مثالي لتحديث المعدات الموجودة، وتجميع آلات التصدير، ودمج المكونات عبر العلامات التجارية المختلفة. فهو يزيل مخاطر التسرب الناجمة عن عدم تطابق المواصفات أو خلوص التجميع غير المناسب، مما يلغي الحاجة إلى اللحام في الموقع أو تعديلات الأنابيب.
س 3: هل يمكن إعادة استخدام حلقة NBR إذا أظهرت تشوهًا طفيفًا؟
ج: لا ينصح بإعادة الاستخدام. مطاط NBR هو مادة مستهلكة للختم المرن. غالبًا ما يؤدي التفكيك إلى تشوه ضغط لا رجعة فيه وفقدان المرونة. يمكن أن تؤدي إعادة تثبيت الطويق المستخدم إلى ضعف اتصال الختم وتقليل قدرة تحمل الضغط، مما يخلق خطرًا كبيرًا للتسرب عالي الضغط. نوصي بتركيب حلقة جديدة تمامًا أثناء صيانة المعدات.
س 4: لماذا يختلف عمر الخدمة لنفس حلقة NBR بشكل كبير بين قطع المعدات المختلفة؟
ج: يتم تحديد مدة الخدمة بشكل أساسي حسب ظروف التشغيل. في ظل الظروف القياسية - التي تتميز بدرجات الحرارة المحيطة، والضغط المستقر، والوسائط النظيفة - يكون عمر الطويق ثابتًا. على العكس من ذلك، فإن الظروف التي تنطوي على نبضات ضغط متكررة، أو ارتفاع درجات حرارة الزيت، أو الوسائط الملوثة، أو التجميع غير المناسب، تعمل على تسريع شيخوخة المطاط وتآكله، مما يؤدي إلى تقصير عمر الخدمة بشكل كبير؛ تعتبر هذه الاختلافات تآكلًا تشغيليًا عاديًا.
س 5: هل تدعم XYOON إنتاج المواصفات غير القياسية والحلقات الهيدروليكية NBR المخصصة؟
ج: نعم، نحن نفعل. بالإضافة إلى الأحجام القياسية التي تتراوح من φ6 مم إلى φ42 مم، يمكننا تطوير حلقات إغلاق NBR بأبعاد غير قياسية ومستويات صلابة محددة لتلبية المتطلبات المتعلقة بالأنابيب غير القياسية، وتخليصات التجميع الفريدة، وظروف التشغيل المتخصصة. نحن ندعم اختبار العينات، وتخصيص الدفعات الصغيرة، وتصنيع العقود بكميات كبيرة لتلبية احتياجات التطبيقات المتنوعة.
