ملخص المقال:
يكشف الفحص البصري النظيف والمقياس المخروطي الصحيح عن أنواع مختلفة من تلف أداة التجميع. يشرح هذا الدليل كيفية التحقق من مسامير تجميع حلقات القطع، وتعيين فترات الفحص المبنية على الأدلة، وإبعاد الأدوات المشكوك فيها عن الإنتاج.
قم بتنظيف مسمار التجميع، وافحص المخروط بزاوية 24 درجة تحت ضوء جيد، ثم تحقق من دقة أبعاده باستخدام مقياس المخروط الصحيح للشركة المصنعة للأداة وحجم الأنبوب والسلسلة. قم بإزالة الأداة من الخدمة إذا كانت بها تشققات أو خدوش أو تآكل مادي أو تشوه أو نتيجة قياس خارجة عن الحد.
لا تنتظر تسرب الاتصال لبدء الفحص. يمكن للأدوات البالية أن تغير موضع الحلقة وتعض على دفعة كاملة قبل أن يصبح العيب واضحًا.
ما الذي يعتبر أداة تجميع؟
في عملية حلقة القطع، يمكن أن تسمى أداة التجميع مسمار التجميع، أو موصل التجميع المسبق، أو مقبس التجميع المسبق، أو جسم الإعداد المسبق، أو مخروط التجميع أو الشياق. تختلف الأسماء، ولكن الميزة المهمة هي المخروط الداخلي الذي يوجه ويحمل حلقة القطع.
تؤثر أيضًا لوحة الدعم المحيطة ومحطة الأنبوب والحامل وواجهة الماكينة على المحاذاة. يمكن للمخروط الجيد المثبت بلوحة أو سلسلة دعم خاطئة أن يؤدي إلى نتيجة سيئة.
سجل هوية الأداة الكاملة:
- الشركة المصنعة للأداة ورقم الجزء؛
- القطر الخارجي للأنبوب؛
- ليرة لبنانية، L، S أو سلسلة أخرى؛
- عائلة ومواد حلقة القطع المتوافقة؛
- الآلة أو الحامل اليدوي المستخدم؛
- تاريخ وضعه في الخدمة وحالة الفحص.
لماذا يغير التآكل المخروطي نتيجة التجميع
يتحكم المخروط في كيفية تقدم الحلقة ومكان تطبيق القوة. يمكن أن يؤدي التآكل أو التوسع أو الحطام المدمج إلى تغيير هذه الهندسة. قد تكون النتيجة لدغة سطحية، أو حركة دائرية مفرطة، أو تراكم غير متساوٍ للمواد، أو تسجيل أو تشوه.
ينص دليل STAUFF الحالي لجهاز التجميع المسبق المحمول الخاص به على أن مسامير التجميع البالية أو الموسعة تؤثر على جودة الاتصال المضغوط. باركر يحذر بالمثل فيوثائق EOMAT PROأن الأدوات التالفة أو البالية أو غير المناسبة يمكن أن تؤدي إلى فشل التركيب أو تلف الجهاز.
تآكل الأداة ليس هو السبب الوحيد المحتمل للخلل. يمكن أن يؤدي إعداد الأنبوب والجلوس وعدم تطابق المكونات والإعدادات غير الصحيحة إلى ظهور أعراض مشابهة. استخدمدليل عيب تجميع حلقة القطعللفصل بين هذه الأسباب.
تسلسل التفتيش العملي
1. توقف وحدد الأداة
قم بإزالة الأداة باستخدام الإجراء الآمن الذي حددته الشركة المصنعة للجهاز. تأكد من حجمها وسلسلتها قبل الفحص. احتفظ بالأدوات L وS منفصلة حتى عندما يكون القطر الخارجي للأنبوب هو نفسه.
لا تقم بفحص الأداة أثناء تحرك الماكينة. عزل الطاقة واتباع دليل المعدات للوصول إلى منطقة التجمع.
2. نظف دون الإضرار بالسطح
قم بإزالة الزيت والرقائق والأوساخ بحيث يكون سطح المخروط مرئيًا. استخدم طريقة التنظيف والمواد المعتمدة من قبل الشركة المصنعة للأداة. لا تقم بتلميع المخروط أو استخدام عجلة جلخ أو تغيير السطح لتمرير الأداة التالفة.
يرشد Parker المستخدمين إلى تنظيف سطح المخروط قبل التحقق من أدوات MOK-PRO الخاصة به. تربط STAUFF أيضًا التنظيف المنتظم والتشحيم والتخزين المحمي بعمر أطول للأداة.
3. الفحص تحت ضوء متحكم فيه
قم بتدوير الأداة وتغيير زاوية الضوء. تحقق من المخروط الكامل ومنطقة التوقف والمدخل بحثًا عن:
- الشقوق أو الحواف المتكسرة.
- الخدوش والأخاديد والشقوق.
- مادة الأنبوب أو الحلقة المنقولة ؛
- التآكل أو الحفر.
- أشرطة مصقولة غير متساوية؛
- علامات التأثير والتشوه.
- الأوساخ المعبأة في التوقف أو سطح التلامس.
فالعيب الذي يصيب الظفر ليس قياسا، بل هو سبب للتوقف واتباع قاعدة الاستبدال. ينص باركر على أنه يجب استبدال الأدوات ذات التآكل أو الشقوق المرئية حتى عندما يبدو فحص القالب المخروطي مقبولاً.
4. تحقق من الشكل الهندسي باستخدام المقياس المخروطي المعتمد
استخدم المقياس المحدد لأداة التجميع. تحقق من رقم جزء المقياس وحجم الأنبوب والسلسلة. قم بتنظيف الأسطح الملامسة وتثبيت المقياس تمامًا كما تتطلب التعليمات. لا تقم بدفعه بالقوة أو هزه أو تدويره بطريقة لا تسمح بها الشركة المصنعة.
بالنسبة لأدوات Parker MOK-PRO، يستخدم الشيك المنشور قالب KONU. يذكر باركر أن الجزء الخلفي من قالبه يجب أن يبرز قليلاً فوق الوجه العلوي للمخروط أو قد يكون متساطحًا. ينتمي وصف القبول هذا إلى أداة ومقياس باركر. قد يستخدم مقياس STAUFF FI-KOL أو مقياس VOSS المخروطي طريقة قراءة مختلفة.
5. سجل النتيجة والتصرف
قم بتمييز الأداة على أنها مقبولة أو معزولة أو ملغاة. قم بتسجيل المقياس المستخدم والمفتش والتاريخ وعدد الدورات أو عدد الدُفعات والنتائج المرئية وقرار الاستبدال. إذا فشلت الأداة، فحدد كل جزء تم إنتاجه منذ آخر فحص مقبول وقم بتطبيق إجراء الاحتواء الخاص بالموقع.
يجيب الفحص البصري وفحص المقياس على أسئلة مختلفة
| يفحص | ما يمكن أن تكشف | ما لا يمكن إثباته |
|---|---|---|
| التنظيف والفحص البصري | الشقوق والتسجيل والتآكل والرقائق ونقل المواد والتشوه الواضح | دقة الأبعاد للسطح الذي لا يزال يبدو سلسًا |
| مقياس مخروطي أو قالب | ما إذا كانت الهندسة المخروطية المحددة تظل ضمن طريقة قبول هذا المقياس | أن تجميع حلقة القطع المكتملة صحيح من جميع النواحي |
| فحص تجميع القطعة الأولى | موضع الحلقة، وتراكم المواد، والملاءمة، والتشوه غير المرغوب فيه للأنبوب | العمر المتبقي لأداة التجميع |
| مراقبة عملية الآلة | انحراف الضغط أو الموضع عندما يكون لدى الماكينة أدوات تحكم مناسبة | حالة السطح التي لا يقيسها المستشعر |
استخدم كافة الشيكات المعمول بها. تنص شركة VOSS صراحةً على أن مقياس الفحص الخاص بها للأنبوب المُجمَّع مسبقًا لا يلغي الفحص البصري للمادة التي يتم دفعها لأعلى بواسطة حافة القطع. وبنفس الطريقة، فإن المقياس المخروطي للأدوات لا يوافق على تجميع الأنبوب النهائي.
كم مرة يجب فحص أدوات التجميع؟
اتبع الإرشادات الحالية للأداة الدقيقة. لا توجد فترة خدمة شاملة يمكن الاعتماد عليها في الدورات لأن المواد والحجم والتشحيم والتلوث والتخزين وحمل التجميع كلها تؤثر على التآكل.
تستخدم العديد من تعليمات الشركة المصنعة الحالية فاصل زمني أقصى يبلغ 50 تجميعًا لأدوات تقليدية محددة:
- تشير صفحة المقياس المخروطي الخاص بـ STAUFF إلى فحص التآكل بعد 50 عملية تجميع لمسامير التجميع ذات الصلة بموجب DIN 3859-2.
- ينص دليل EOMAT PRO الخاص بشركة Parker على ضرورة فحص أدوات MOK-PRO الخاصة به بانتظام، على الأقل بعد 50 عملية تجميع.
- تقول صفحة المقياس المخروطي الخاص بشركة VOSS أن الإصدار الأساسي من حلمات التجميع المسبق الخاصة بها يتطلب فحوصات بصرية ودقة قياس على الأقل كل 50 عملية تجميع مسبق.
هذه هي متطلبات الشركة المصنعة والمنتج المحدد. تنشر VOSS أيضًا موصلًا عالي الأداء للتجميع المسبق مع نهج مراقبة مختلف. لا تنقل الفاصل الزمني المكون من 50 دورة إلى كل أداة، ولا تقم بإطالة الفاصل الزمني المحدد لأن الأداة لا تزال تبدو جيدة.
إضافة فحص فوري بعد وقوع حدث غير طبيعي، مثل:
- انحشار أو تأثير أو تثبيت أداة غير صحيحة؛
- دورة تجميع بأنبوب أو حلقة خاطئة؛
- رقائق مرئية أو تلوث في المخروط؛
- تحذير غير متوقع بشأن ضغط الماكينة أو موضعها؛
- التغيير المفاجئ في نتائج الفحص الأولي؛
- التآكل بعد التخزين أو النقل.
تعتبر هذه الفحوصات المستندة إلى الأحداث بمثابة توصية تحكم متحفظة. يجب على المالك الموافقة عليها في إجراءات ورشة العمل.
ماذا تعني نتيجة قياس المخروط
يقارن المقياس المخروطي الأداة بهندسة محددة. ولا يقيس "التآكل المئوي" أو يتنبأ بالعدد المتبقي من الدورات ما لم توفر الشركة المصنعة للمقياس هذه الطريقة على وجه التحديد.
استخدم هذه القواعد:
- قم بمطابقة المقياس مع العلامة التجارية للأداة ورقم الجزء.
- تأكد من أن المقياس نفسه نظيف وغير تالف وضمن حالة المعايرة أو التحكم الخاصة به.
- اتبع طريقة الجلوس والقراءة المنشورة.
- قم برفض الأداة أو عزلها عندما تكون النتيجة خارج الحد المعلن.
- ارفض الشقوق المرئية أو الأضرار الجسيمة حتى في حالة اجتياز فحص الأبعاد.
لا تقم أبدًا بطحن أو لف أو إعادة تشكيل مخروط مهترئ ما لم توفر الشركة المصنعة للأداة عملية إصلاح وإعادة تأهيل معتمدة.
العلامات التحذيرية في بيانات الإنتاج
يمكن أن يظهر تآكل الأداة على شكل انحراف تدريجي بدلاً من فشل دراماتيكي واحد. مراجعة الاتجاهات مثل:
- زيادة حركة الآلة عند ضغط مماثل؛
- الضغط المتكرر أو تحذيرات الموقف؛
- تراكم المواد يتحرك حول محيط الأنبوب؛
- المزيد من الحلقات التي تظل فضفاضة بعد التجميع المسبق؛
- ارتفاع تشوه نهاية الأنبوب أو التهديف السطحي؛
- العيوب التي تختفي بعد تغيير الأداة ولكنها تعود مع الأداة القديمة.
هذه العلامات تبرر الفحص، لكنها لا تثبت التآكل من تلقاء نفسها. قارن الجزء الأخير المقبول والجزء الأول المرفوض ونتيجة مقياس الأداة وسجل الجهاز قبل تحديد السبب.
تصف شركة STAUFF الضغط المشترك والتحكم في الموضع كطريقة يمكن لآلة التجميع النهائي لورشة العمل الخاصة بها اكتشاف تآكل الأداة قبل أن تؤثر على النتيجة. تحتاج الآلات التي لا تحتوي على هذه الوظيفة إلى خطة فحص يدوية. لا تزال الآلات المزوّدة بها بحاجة إلى الفحوصات البصرية والأبعاد التي تحددها الشركة المصنعة.
التنظيف والتشحيم والتخزين
تعتبر الرعاية الوقائية أقل تكلفة من فرز دفعة مشبوهة، ولكن يجب أن يأتي مادة التشحيم والفاصل الزمني من تعليمات الأداة.
| يتحكم | المتطلبات العملية |
|---|---|
| تنظيف | قم بإزالة الرقائق والبقايا قبل أن تلامس المخروط أو تمنع جلوس الأنبوب بالكامل |
| تشحيم | استخدم فقط الزيت أو مادة التشحيم المعتمدة بالكمية والمكان المذكورين |
| تخزين | حماية الأدوات من التأثير والتلوث والرطوبة والتآكل |
| تعريف | قم بالتخزين حسب الشركة المصنعة والحجم والسلسلة مع ملصقات قابلة للقراءة |
| رعاية المقياس | تعامل مع المقاييس المخروطية كأجهزة قياس، وليست أدوات يدوية عامة |
| السجلات | تتبع عمليات التفتيش والأحداث غير الطبيعية وعمليات الاستبدال والدفعات المتأثرة |
دليل STAUFF SPR-PRC-Hيرشد المستخدمين إلى زيت مسمار التجميع الخاص به بخفة على فترات منتظمة باستخدام زيت التجميع المرفق. وبالمثل، تطلب باركر من المستخدمين الحفاظ على أدواتها نظيفة ومشحمة. تنطبق هذه التعليمات على المنتجات الخاصة بهم؛ استخدم مادة التشحيم المعتمدة من XYOON لأدوات XYOON.
ماذا تطلب من XYOON

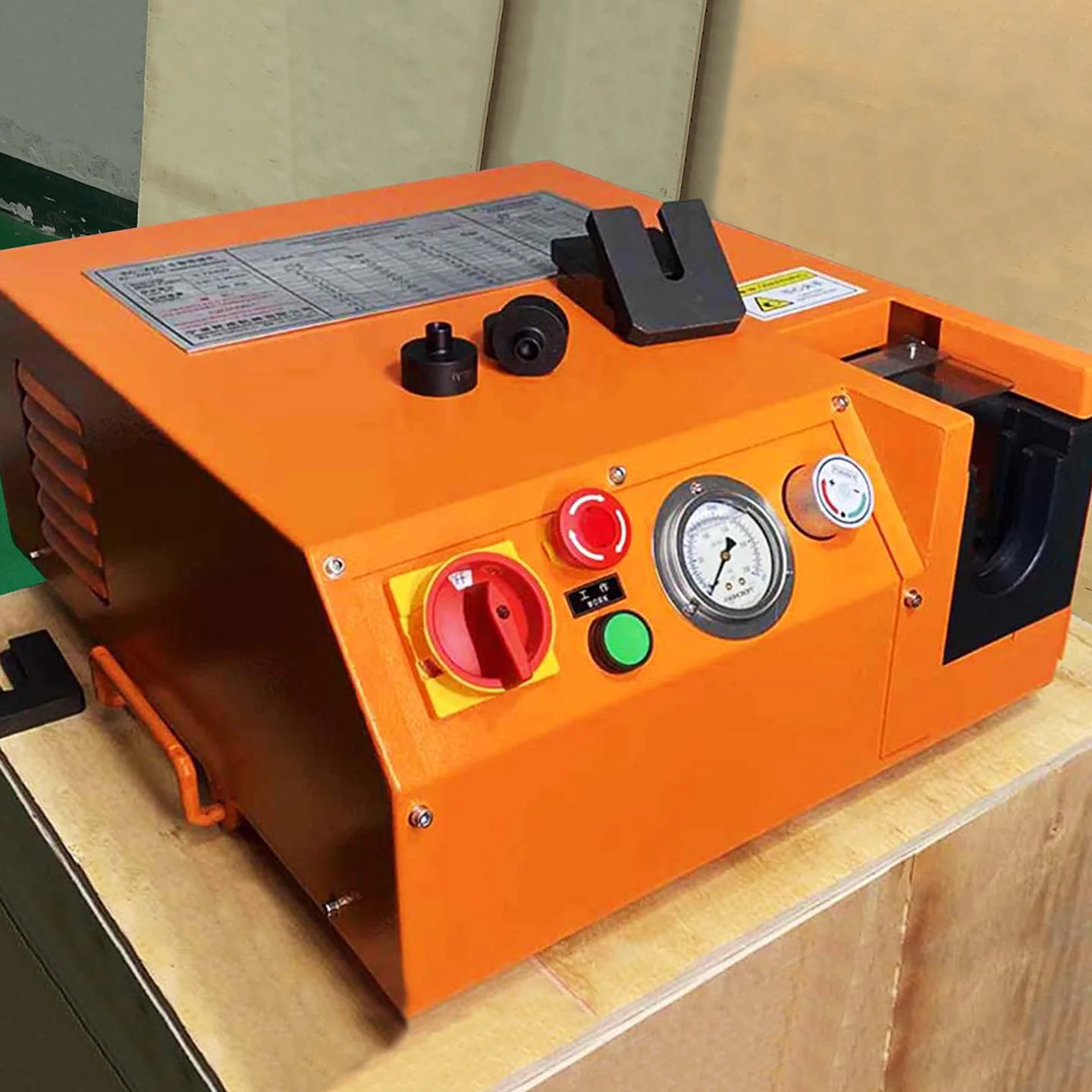

تنشر XYOON المنتجات اليدوية والكهربائية فيمجموعة آلات التجميع المسبق لحلقة القطع. تعرض الصفحات العامة أدوات قابلة للاستبدال، ولكنها لا توفر حاليًا إجراء قياس مخروطي متحكم فيه أو حدود تجاهل خاصة بجزء معين.
قبل الإنتاج، اطلب:
- قائمة مسامير التجميع حسب العلامة التجارية الملائمة والأنبوب OD والسلسلة؛
- مقياس التفتيش المطابق والتعليمات؛
- أمثلة الرفض البصري؛
- الحد الأقصى للفاصل الزمني للتفتيش وقواعد الفحص المستندة إلى الحدث؛
- طريقة التنظيف والتشحيم والتخزين المعتمدة؛
- أرقام الأجزاء البديلة وعلامات التتبع؛
- إجراء لاحتواء الأجزاء المصنوعة بأداة فاشلة؛
- عينة قبول من القطعة الأولى لكل إعداد معتمد.
إذا قامت الآلة بمعالجة العديد من العلامات التجارية الملائمة، فلا تفترض أن مقياس مخروطي واحد أو حد تآكل واحد ينطبق على جميع الأدوات. استخدمصفحة استفسار XYOONلإرسال نموذج الآلة وعلامات الأداة ونظام التركيب وصور المخروط.
سجل فحص الأدوات القابل للاستخدام
يمكن احتواء السجل على صفحة واحدة أو في شكل رقمي بسيط:
| مجال | إدخال المثال |
|---|---|
| آلة | النموذج والرقم التسلسلي |
| أداة التجميع | الشركة المصنعة، رقم الجزء، OD والسلسلة |
| نظام التركيب | العلامة التجارية وعائلة الخاتم والمواد |
| مشغل التفتيش | العد المقرر، والتغيير، والتحذير أو الخلل |
| نتيجة مرئية | قبول أو ملاحظة الضرر أو إزالة التلوث |
| كَيّل | رقم الجزء وحالة التحكم |
| نتيجة القياس | قبول أو رفض وفقا لتعليمات المقياس |
| التصرف | العودة إلى الخدمة أو الحجر الصحي أو الاستبدال |
| احتواء المنتج | تمت مراجعة الدفعة أو النطاق التسلسلي |
| موافقة | المفتش والتاريخ والمراجع |
يقوم هذا السجل بإنشاء رابط بين حالة الأدوات وجودة المنتج. كما يمنع أيضًا مسمارًا مرفوضًا من العودة إلى محطة العمل دون تصريح.
